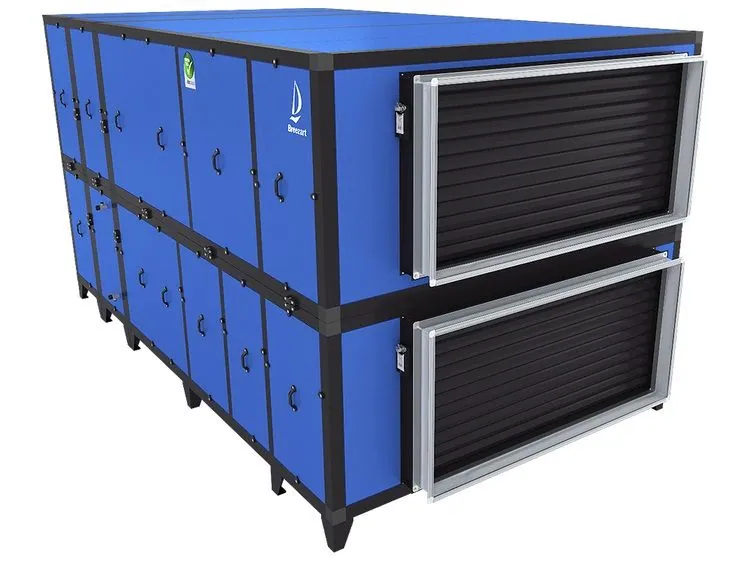

Breezart 20000-C Aqua Pool RP

Приточно-вытяжная установка с рекуператором и выносным пультом управления

Приточно-вытяжная установка с высокоэффективной системой рекуперации Breezart 20000-C Aqua Pool RP идеально подходит для применения в зимнее время и поможет с отличной производительностью осуществить воздухообмен между улицей и обслуживаемым объектом, при этом нормализуя уровень относительной влажности воздуха. Корпус, в котором исполнен агрегат, изготовлен из материалов высокого качества.

Серия вентустановок Aqua Pool RP разработана для обеспечения комфортного микроклимата в помещениях бассейнов с минимально возможным расходом энергии. Эти модели могут вентилировать и осушать помещение бассейна, при этом осушение производится дозированной подачей сухого наружного воздуха, которое наиболее эффективно в холодное время года.

Комплектация:

• Рекуператор пластинчатый полипропиленовый
• Смесительный узел водяного нагревателя
• Фильтр класса G4 на входе притока
• Фильтр класса G4 на входе вытяжки
• Воздушный клапан на входе притока, с электроприводом, с возвратной пружиной
• Воздушный клапан на выходе вытяжки, с электроприводом, с возвратной пружиной
• Встроенная цифровая автоматика (MODBUS)

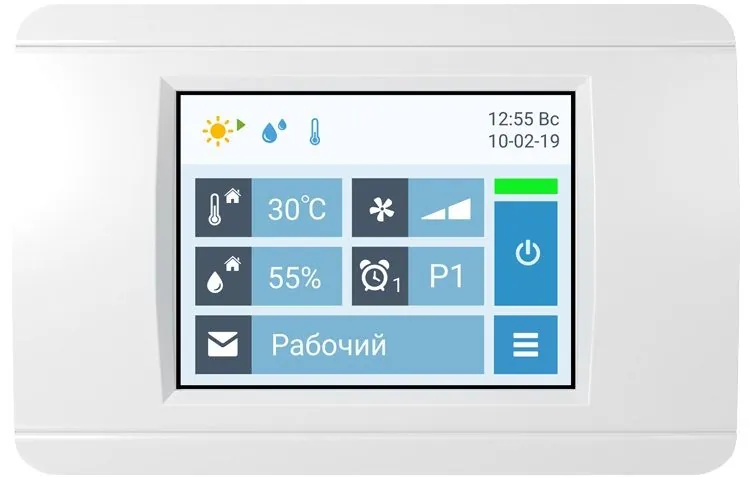

• Пульт управления с цветным сенсорным дисплеем и возможностью удаленного управления (iOS, Android, WIN)
• Термо- и шумоизолированный корпус
• Вентилятор EBMPapst серии EC (инверторный) в гигиеническом антикоррозионном исполнении
• Воздушное отопление с независимым поддержанием температуры и влажности воздуха

Функции и возможности вентустановок:

• Рециркуляция. Обеспечивает постоянную подвижность воздуха для исключения выпадения конденсата в районе холодных поверхностей.
• Вентиляция. Подмес к рециркуляционому каналу свежего приточного воздуха и выброс отработанного воздуха наружу. Количество приточного / вытяжного воздуха автоматически регулируется в зависимости от времени года и режима работы вентустановки.
• Нагрев с рекуперацией. Вентиляционная установка имеет трехступенчатую систему рекуперации тепла: двухкаскадный рекуператор и тепловой насос (холодильная машина). Пластинчатый полипропиленовый рекуператор с тепловой эффективностью около 60% специально разработан для эксплуатации в условиях агрессивной среды. При необходимости воздух догревается до заданной температуры встроенным водяным калорифером, который комплектуется смесительным узлом.
• Переключение Рабочего / Дежурного режимов. Вентустановка может работать в одном из двух режимов: Рабочем, когда в бассейне есть люди, и Дежурном, когда бассейн не эксплуатируется. При этом автоматика вентустановки самостоятельно задает уставки температуры и влажности в зависимости от выбранного режима и параметров окружающей среды для поддержания комфортного микроклимата и экономии энергии. В Дежурном режиме прекращается подача наружного воздуха и снижается скорость вентиляторов, уменьшая уровень шума. Благодаря использованию электронно-коммутируемых вентиляторов EBMPapst серии EC достигается максимальная экономия энергии. Переключать режимы можно не только вручную с пульта или выключателя (как свет), но и автоматически - по таймеру, датчику движения или от контроллера «умного дома».
• Режим проветривания. Если бассейн длительное время не используется, то вентустановка с заданной периодичностью на непродолжительное время может включать режим проветривания, чтобы избежать образования неприятных запахов.
• Подогрев воды в бассейне избыточным теплом при осушении воздуха холодильной машиной (опция PH).
• Автоматический сдвиг уставки температуры воздухав помещении в зависимости от температуры воды (опция WT). Это позволяет минимизировать испарение влаги с поверхности бассейна для экономии энергии.
• Воздушное отопление с независимым поддержанием температуры и влажности воздуха.

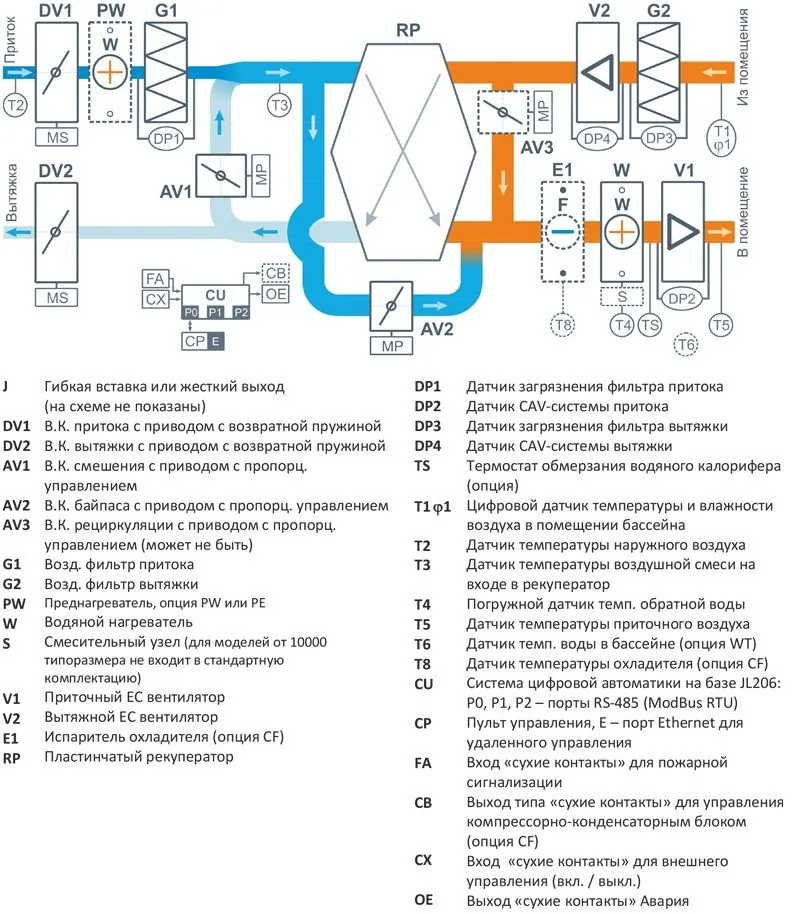

Состав установки:

• Блок автоматики
  Автоматика вентустановки оптимальным образом задает температуру и влажность воздуха в помещении, скорость вентилятора и количество подаваемого свежего воздуха в зависимости от параметров наружного воздуха и температуры воды в бассейне. Пользователю остается только выбрать один из двух режимов: Рабочий (бассейн используется) или Дежурный (бассейн не используется). Переключать режимы можно не только вручную с пульта или выключателя (как свет), но и автоматически - по таймеру, датчику движения или от контроллера «умного дома». Система автоматика комплектуется всеми необходимыми для работы вентустановки датчиками и выносным пультом управления с цветным сенсорным дисплеем.
• Рекуператор
  Рекуператор нагревает приточный воздух за счет тепла удаляемого (вытяжного) воздуха, экономя энергию в холодный период года. Применяемый в сериях Pool пластинчатый полипропиленовый рекуператор с эффективностью на менее 60% специально разработан для эксплуатации в условиях агрессивной среды (традиционные алюминиевые рекуператору при эксплуатации в теплой и влажной атмосфере подвержены коррозии).
• Клапан байпаса
  Отключает рекуператор в теплое время года, когда нагрев воздуха не требуется.
• Входные клапаны
  Полностью перекрывают поступление наружного воздуха при отключенной вентустановке. Приводы клапанов снабжены возвратной пружиной, которая закрывает клапаны при пропадании электропитания - это защищает — калориферы от размораживания холодным наружным воздухом при внезапном отключении электроэнергии.
• Клапан смешения
  Регулирует соотношение рециркуляционного и приточного воздуха в зависимости от режима работы Рециркуляция обеспечивает подвижность воздуха в помещении для предотвращения образования застойных зон с высокой влажностью.
• Корпус
  Имеет двойную антикоррозионную защиту (оцинкованная сталь, покрытая \ порошковой краской RAL5010/9005), поддон вентустановки выполнен из нержавеющей стали.
• Вентиляторы
  Применяются электронно-коммутируемые вентиляторы EBMPapst (производства Германии) серим ЕС. В Дежурном режиме (80% времени работы вентустановки) вентиляторы работают на малой скорости, снижая общие затраты энергии и уровень шума от вентустановки.
• Водяной калорифер
  Калорифер догревает приточный воздух до требуемой температуры (в холодное время года тепла от рекуператора может быть недостаточно).
• Клапан рециркуляции
  Оптимизирует параметры работы холодильной машины.

Варианты расположения:
Вентустановки монтируются горизонтально, в подвесном или напольном исполнении.

Требования к монтажу:

• Вентустановки могут иметь разное напряжение питания, 220Вх1ф, или 380Вх3ф. Тип электропитания указан на шильдике оборудования, размещенном на корпусе.
• Запрещено устанавливать вентиляционные установки в местах, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено использовать установки для транспортировки запыленного воздуха или содержащего химически активные вещества.
• Необходимо предусмотреть доступ персонала к сервисным люкам оборудования, для своевременного сервисного и профилактического обслуживания, а также в случае ремонта.
• При монтаже вентиляционной установки внутри помещения, для избежания образования конденсата и попадания влаги внутрь установки, следует использовать теплоизолированные воздуховоды там, где возможно охлаждение воздуха ниже точки росы.
• Для корректной работы установки в режиме охлаждения, датчик температуры следует размещать внутри выходного воздуховода, на расстоянии не менее 50 см. от установки.
• В случае применение компрессорно-конденсаторного блока (ККБ) с управлением СТАРТ/СТОП, рекомендуется использовать каскадное регулирование температуры в режиме охлаждения, с установкой дополнительного датчика температуры в вытяжном канале.
• Для автоматического переключения режимов работы ТЕПЛО / ХОЛОД, необходимо предусмотреть установку дополнительного датчика температуры в приточном канале, до вентустановки.
• Установки с водяным нагревателем или охладителем, для предотвращения его разморозки в холодный период года, должны быть установлены в отапливаемом помещении, с температурой окружающего воздуха не ниже 15 °C
