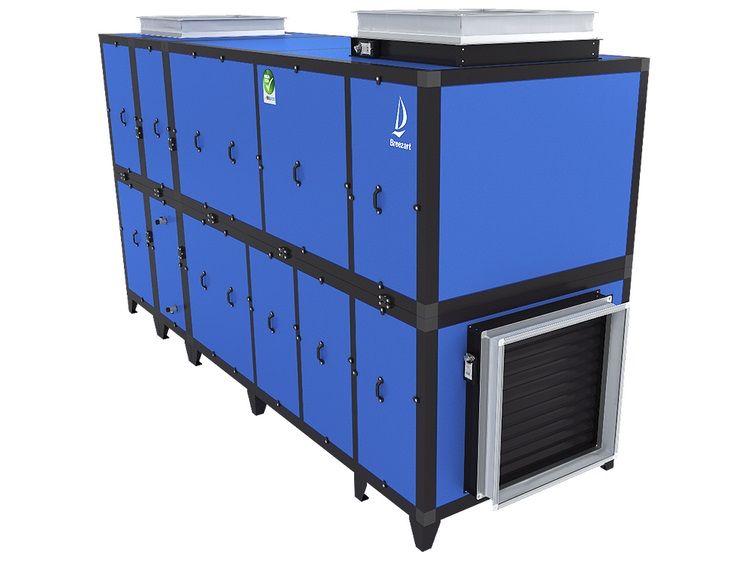

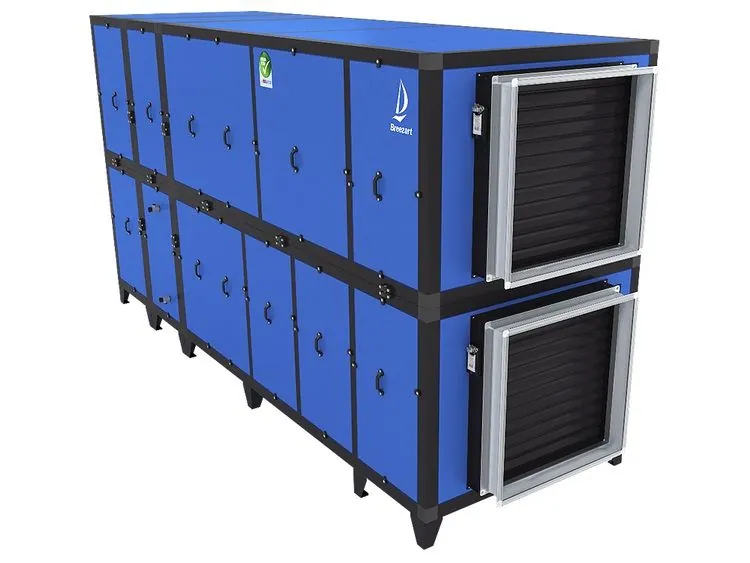

Breezart 16000 Aqua Pool RP (без смесительного узла)

Установка вентилирует и осушает помещение крупного бассейна, нагревая приток теплом вытяжки в противоточном пластинчатом рекуператоре. Питание — трёхфазное 380 В.

Монтаж

Только в отапливаемом помещении с температурой воздуха не ниже 15 °C монтируется установка с водяным нагревателем или охладителем, иначе в холодный период теплообменник разморозится. Запрещено ставить её там, где возможно прямое попадание влаги или химически активных веществ, и перемещать ею запылённый воздух или воздух с химически активными веществами. Персоналу нужен доступ к сервисным люкам для обслуживания и ремонта. Монтаж горизонтальный; для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

• Воздуховоды теплоизолируются там, где воздух может охладиться ниже точки росы, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры ставится внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.

Осушение

Сухой наружный воздух в дозированном количестве подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Сильнее всего так удаляется влага в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. Для южного региона рекомендуется опция CF: фреоновый охладитель осушает приточный воздух конденсацией. Клапан смешения задаёт долю рециркуляции по режиму, а количество приточного и вытяжного воздуха меняется ещё и по сезону. Рециркуляция не даёт воздуху застаиваться: у холодных поверхностей не выпадает конденсат, сырых зон нет. Температура и влажность при воздушном отоплении поддерживаются независимо друг от друга.

Рабочий и Дежурный режимы

Автоматика JetLogic сама выбирает температуру и влажность в помещении, скорость вентиляторов и количество свежего воздуха по наружному воздуху и температуре воды, от пользователя нужен только режим. Рабочий — пока в бассейне купаются. В Дежурном наружный воздух не подаётся, вентиляторы работают медленно, энергии и шума меньше. Переключение — с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». Во время долгого простоя установка с заданной периодичностью ненадолго проветривает помещение, чтобы не появлялись неприятные запахи.

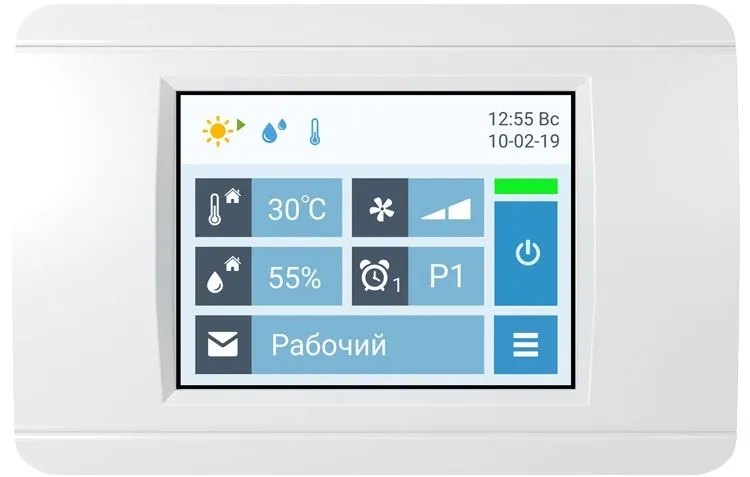

В комплекте все необходимые датчики и цветной сенсорный пульт TPD-283U-H с дисплеем 2,8 дюйма. Функции JetLogic:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• уставка температуры отдельно для Рабочего и Дежурного режимов, с опцией WT — автоматическая уставка температуры воздуха по температуре воды;
• уставка влажности отдельно для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети, управление с компьютера и удалённо через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Удалённый доступ — через веб-интерфейс в Google Chrome или Safari на компьютере или смартфоне:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для каждого режима;
• настройка сценариев;
• показания датчиков и состояние узлов;
• ошибки по отдельным узлам с расшифровкой кодов, а если ошибок нет — последняя возникшая;
• графики температуры, влажности и других параметров;
• уведомления на e-mail о неисправности.

Комплектация

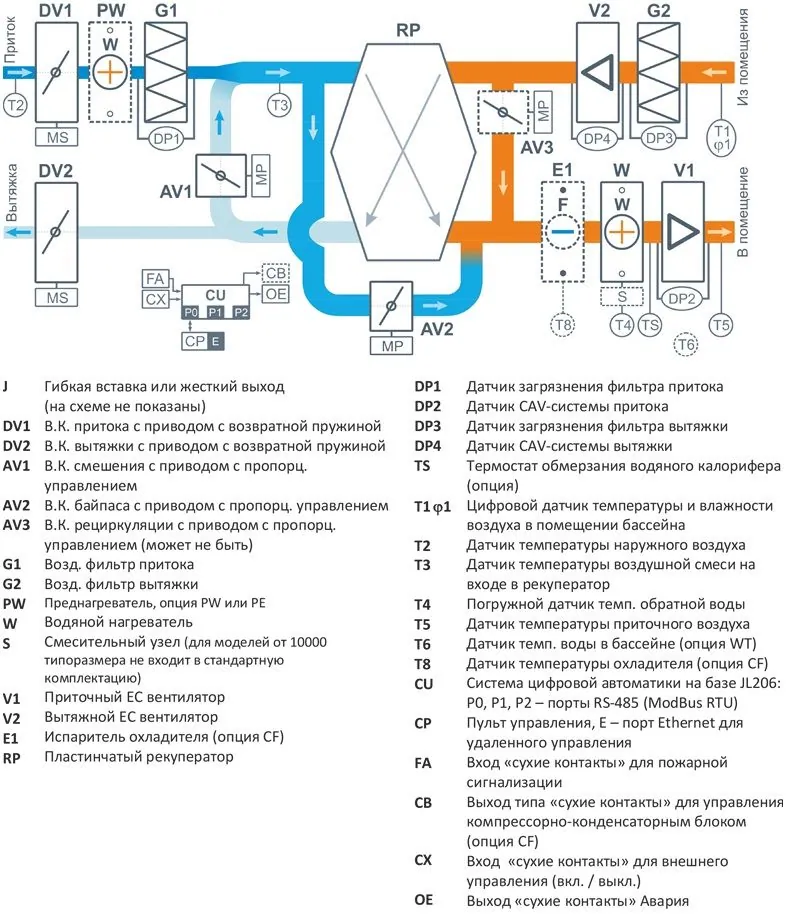

Пластинчатый рекуператор из полипропилена не корродирует в тёплой влажной агрессивной атмосфере бассейна, в тёплое время года его отключает клапан байпаса. Водяной калорифер догревает приток, когда тепла рекуператора мало, и поставляется без смесительного узла. Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении штатно поддерживают постоянный расход воздуха (CAV). Фильтры G4 установлены на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки с электроприводами закрыты, пока установка выключена, а при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются. Корпус термо- и шумоизолирован: оцинкованная сталь с порошковой краской RAL 5010/9005, поддон из нержавеющей стали.

Совместимы пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран. Опции:

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель взамен CF;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
