Breezart 25000 Aqua Pool RP (без смесительного узла)

Вторая по производительности модель линейки для вентиляции и осушения помещения большого бассейна. Она работает на сеть воздуховодов сопротивлением до 700 Па, подогревает приток теплом вытяжки в противоточном пластинчатом рекуператоре и подключается к трёхфазной сети 380 В.

Осушение ассимиляцией

Автоматика дозирует сухой наружный воздух и подмешивает его в рециркуляционный канал, отработанный воздух выбрасывается наружу. Такое осушение сильнее всего в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. Для бассейна в южном регионе рекомендуется опция CF: фреоновый охладитель осушает приточный воздух конденсацией.

Клапан смешения меняет долю рециркуляции по режиму работы, а количество приточного и вытяжного воздуха зависит ещё и от сезона. Постоянное движение воздуха не даёт конденсату выпадать у холодных поверхностей и не оставляет застойных зон с высокой влажностью. При воздушном отоплении температура и влажность поддерживаются независимо друг от друга.

Работа по режимам

От пользователя требуется только выбор режима. Рабочий включается на время, пока в бассейне есть люди. В Дежурном подача наружного воздуха прекращается, вентиляторы переходят на малую скорость, расход энергии и шум снижаются. Температуру и влажность в помещении, скорость вентиляторов и количество свежего воздуха автоматика JetLogic выбирает сама по параметрам наружного воздуха и температуре воды. Режим переключается с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». Когда бассейн долго не используется, установка с заданной периодичностью ненадолго включает проветривание, чтобы не появлялись неприятные запахи.

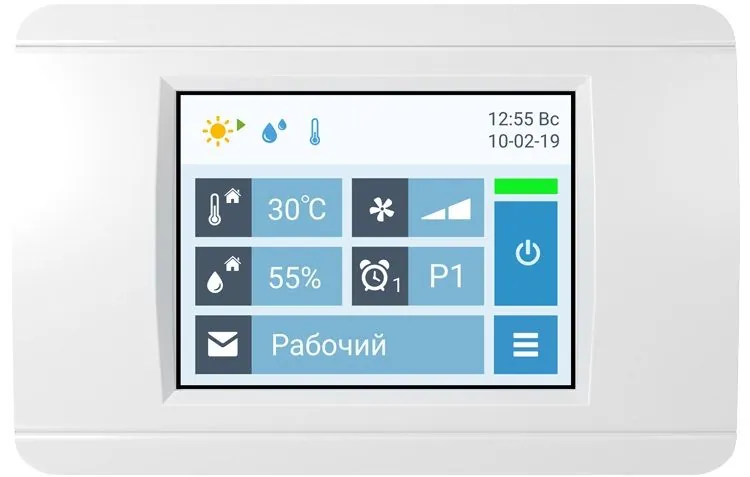

JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. Функции автоматики:

• сценарии автоматического переключения Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• уставка температуры отдельно для Рабочего и Дежурного режимов, с опцией WT — автоматическое задание температуры воздуха по температуре воды в бассейне;
• уставка влажности отдельно для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя в зависимости от внешних условий;
• подключение к локальной сети, управление с компьютера и удалённо через веб-интерфейс;
• интеграция в «умный дом» по Modbus RTU или Modbus TCP.

Веб-интерфейс открывается в браузере Google Chrome или Safari на компьютере или смартфоне. Удалённо доступны:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для разных режимов;
• настройка сценариев;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при исправной работе — последняя возникшая ошибка;
• графики температуры, влажности и других параметров;
• уведомление на e-mail о неисправности.

Кроме штатного пульта подключаются пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Оборудование установки

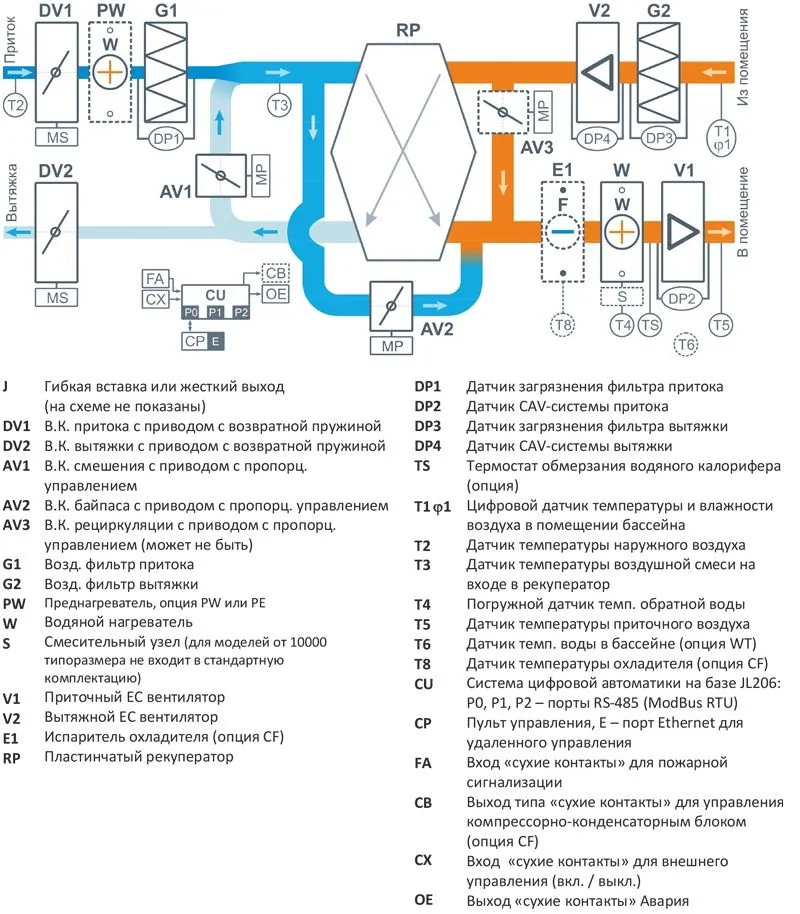

Пластинчатый рекуператор выполнен из полипропилена, который не корродирует в тёплой влажной агрессивной атмосфере бассейна. В тёплое время года рекуператор отключается клапаном байпаса. Водяной калорифер догревает приток, когда тепла вытяжки не хватает, и поставляется без смесительного узла. Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении штатно поддерживают постоянный расход воздуха (CAV). Фильтры G4 стоят на входе притока и на входе вытяжки.

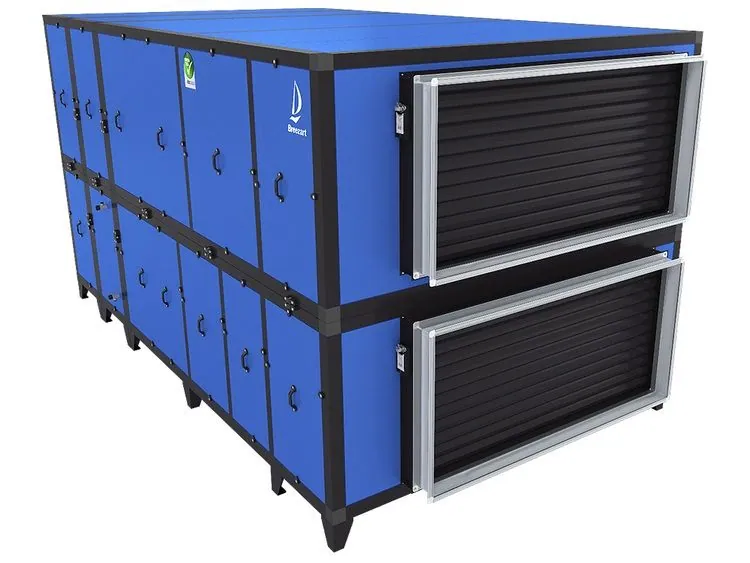

Клапаны на входе притока и выходе вытяжки оснащены электроприводами и перекрывают наружный воздух, пока установка выключена. При пропадании питания их закрывают возвратные пружины, и холодный воздух не размораживает калориферы. Корпус термо- и шумоизолирован: оцинкованная сталь покрыта порошковой краской RAL 5010/9005, поддон выполнен из нержавеющей стали. Исполнения — напольное горизонтальное PB и напольное смешанное MPB, в смешанном входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Дополнительные опции:

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.

Правила монтажа

• Установка с водяным нагревателем или охладителем размещается только в отапливаемом помещении с температурой воздуха не ниже 15 °C, иначе теплообменник разморозится в холодный период.
• Запрещено ставить установку там, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено перемещать установкой запылённый воздух или воздух с химически активными веществами.
• К сервисным люкам нужен доступ персонала для обслуживания и ремонта.
• Воздуховоды теплоизолируются на участках, где воздух может охладиться ниже точки росы, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры ставится внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения режимов ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.
