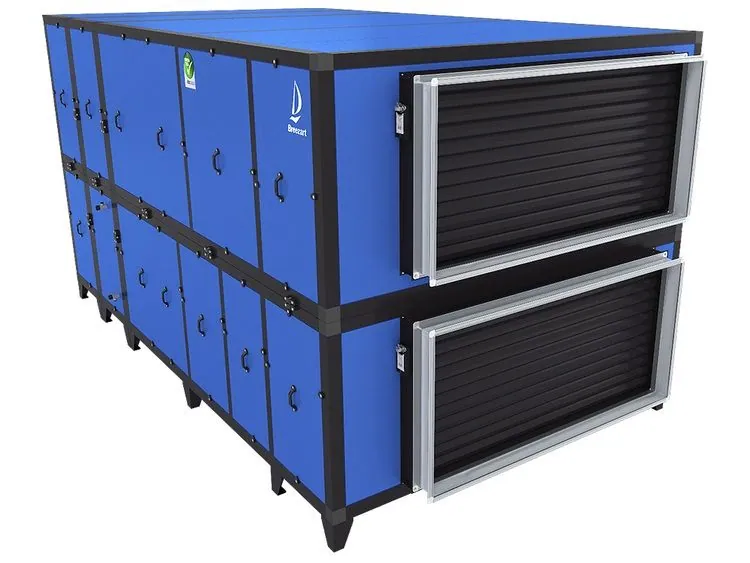

Breezart 32000 Aqua Pool RP (без смесительного узла)

Самая производительная установка линейки вентилирует и осушает помещение крупного бассейна и работает на сеть воздуховодов сопротивлением до 700 Па. Тепло вытяжки возвращается в приток через противоточный пластинчатый рекуператор из полипропилена, питание трёхфазное 380 В.

Перед монтажом

Установку с водяным нагревателем или охладителем монтируют только в отапливаемом помещении с температурой воздуха не ниже 15 °C, иначе в холодный период теплообменник разморозится. Запрещено размещать её там, где возможно прямое попадание влаги или химически активных веществ, и перемещать ею запылённый воздух или воздух с химически активными веществами. К сервисным люкам нужен доступ персонала для обслуживания и ремонта.

Корпус выпускается в напольном горизонтальном исполнении PB и в напольном смешанном MPB, где входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

• Там, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры размещается внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Автоматическое переключение режимов ТЕПЛО/ХОЛОД требует дополнительного датчика температуры в приточном канале перед установкой.

Воздухообмен и влажность

Свежий воздух дозированно подмешивается в рециркуляционный канал и уносит влагу, отработанный выбрасывается наружу. Эффективнее всего осушение ассимиляцией в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. Для южного региона рекомендуется опция CF — фреоновый охладитель, который осушает приток конденсацией. Долю рециркуляции по режиму задаёт клапан смешения, количество приточного и вытяжного воздуха меняется ещё и по сезону. Рециркуляция держит воздух подвижным: у холодных поверхностей не выпадает конденсат, застойные зоны с высокой влажностью не образуются. Температура и влажность при воздушном отоплении поддерживаются независимо.

Автоматика

Режимов два. Рабочий действует, пока в бассейне купаются, Дежурный — в остальное время: наружный воздух не подаётся, вентиляторы работают на малой скорости, установка экономит энергию и шумит меньше. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха JetLogic определяет по наружному воздуху и температуре воды. Режимы переключаются с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». При долгом простое бассейна установка периодически ненадолго включает проветривание против неприятных запахов.

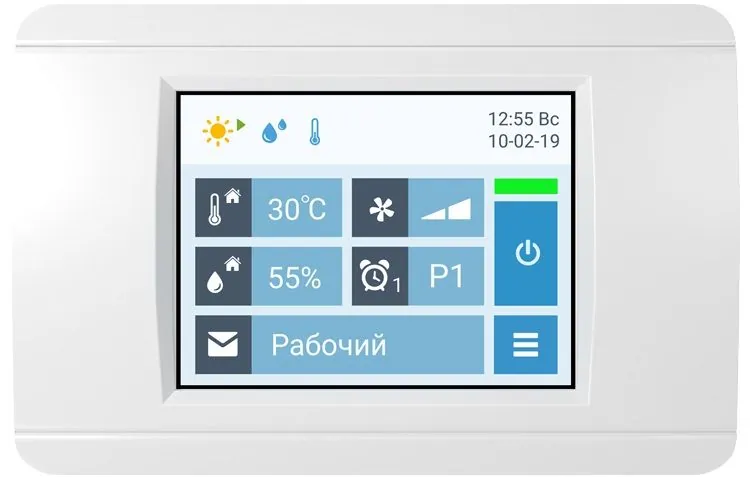

В комплект входят все необходимые датчики и цветной сенсорный пульт TPD-283U-H 2,8 дюйма. Возможности JetLogic:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе внешними выключателями;
• часы реального времени, которые не сбрасываются при сбое питания;
• раздельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды в бассейне;
• раздельные уставки влажности для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• локальная сеть, управление с компьютера и удалённое управление через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Веб-интерфейс работает в Google Chrome или Safari на компьютере и смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого режима, настраиваются сценарии. Видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая. О неисправности сообщает уведомление на e-mail.

Совместимы также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, которая показывает только главный экран.

Конструкция и опции

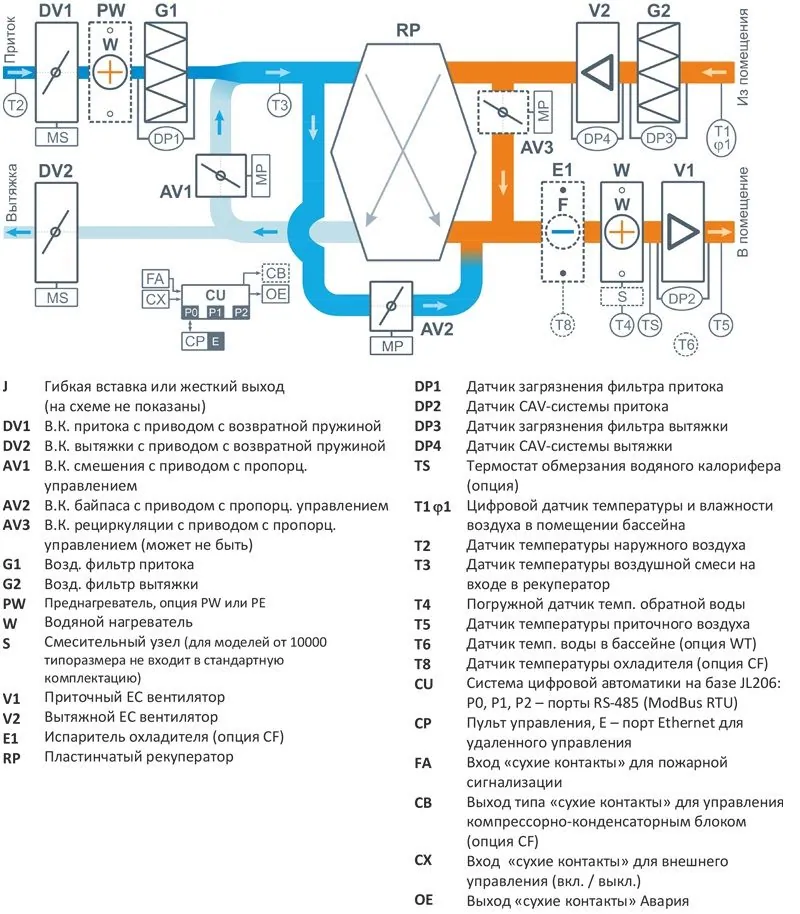

Полипропилен рекуператора не корродирует в тёплой влажной агрессивной атмосфере бассейна, в тёплое время года рекуператор отключает клапан байпаса. Водяной калорифер поставляется без смесительного узла и догревает приток, когда тепла вытяжки не хватает. Вентиляторы EBMPapst серии EC выполнены в гигиеническом антикоррозионном исполнении и штатно поддерживают постоянный расход (CAV). На входе притока и на входе вытяжки стоят фильтры G4. Клапаны на входе притока и выходе вытяжки с электроприводами закрыты, пока установка выключена; при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются. Корпус термо- и шумоизолирован, оцинкованная сталь покрыта порошковой краской RAL 5010/9005, поддон из нержавеющей стали.

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель.
• CF — дополнительный фреоновый охладитель и управление ККБ.
• CW — дополнительный водяной охладитель взамен CF.
• AR — управление «тёплыми» клапанами для регионов с холодным климатом.
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
