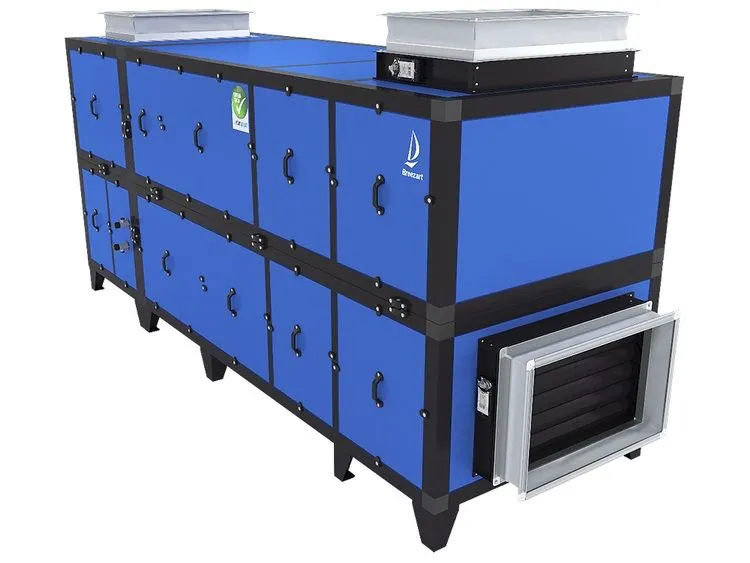

Breezart 6000 Aqua Pool RP

Модель из средней части линейки для вентиляции и осушения помещения бассейна с трёхфазным питанием 380 В. Приток греется теплом вытяжки в противоточном пластинчатом рекуператоре, а когда этого тепла мало, его догревает водяной калорифер со смесительным узлом.

Осушение идёт ассимиляцией: в рециркуляционный канал подмешивается дозированный сухой наружный воздух, отработанный выбрасывается наружу. Эффективнее всего этот способ в холодное время года, серия рекомендована для регионов с умеренным климатом. В южном регионе рекомендуется опция CF — фреоновый охладитель для конденсационного осушения приточного воздуха. Клапан смешения задаёт долю рециркуляции по режиму, количество приточного и вытяжного воздуха меняется ещё и по сезону. Постоянное движение воздуха исключает конденсат у холодных поверхностей и застойные зоны с высокой влажностью, а температура и влажность при воздушном отоплении поддерживаются независимо.

Монтаж

Установка монтируется горизонтально. Помещение для неё — только отапливаемое, с температурой воздуха не ниже 15 °C: в холодный период водяной нагреватель или охладитель иначе разморозится. Запрещено ставить установку там, где возможно прямое попадание влаги или химически активных веществ, и перемещать ею запылённый воздух или воздух с химически активными веществами. К сервисным люкам нужен доступ персонала для обслуживания и ремонта. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

На участках, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, иначе конденсат попадёт в установку. Для работы на охлаждение датчик температуры ставится внутри выходного воздуховода не ближе 50 см от установки. С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале. Автоматическое переключение ТЕПЛО/ХОЛОД требует дополнительного датчика температуры в приточном канале перед установкой.

Логика работы

От пользователя нужен только выбор режима: Рабочего, пока в бассейне купаются, или Дежурного, когда бассейн пустует. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха автоматика JetLogic подбирает по наружному воздуху и температуре воды. В Дежурном режиме наружный воздух не подаётся, вентиляторы работают на малой скорости, установка экономит энергию и шумит меньше. Режим меняется с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». Во время долгого простоя установка периодически ненадолго включает проветривание против неприятных запахов.

• Сценарии автоматического переключения режимов и ручное переключение, в том числе от внешних выключателей.
• Часы реального времени, не сбрасываемые при сбое питания.
• Температура отдельно для Рабочего и Дежурного режимов; с опцией WT — автоматическая уставка температуры воздуха по температуре воды.
• Влажность отдельно для тёплого и холодного периода года.
• Регулируемая подача наружного воздуха для экономичного осушения.
• Показания всех датчиков: температуры, влажности, загрязнения фильтров.
• Управление ККБ различного типа, работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям.
• Локальная сеть и управление с компьютера.
• Интеграция в «умный дом» по Modbus RTU или Modbus TCP.

Из любого места с интернетом установка доступна через веб-интерфейс в Google Chrome или Safari на компьютере или смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого и настраиваются сценарии. Там же выводятся показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки показываются по отдельным узлам с расшифровкой кодов, если ошибок нет — последняя возникшая. О неисправности приходит уведомление на e-mail.

Оснащение

• Полипропиленовый рекуператор, стойкий к коррозии в тёплой влажной агрессивной среде; клапан байпаса отключает его в тёплое время года.
• EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении, штатно с постоянным расходом воздуха (CAV).
• Фильтры G4 на входе притока и на входе вытяжки.
• Клапаны на входе притока и выходе вытяжки с электроприводами: перекрывают наружный воздух, пока установка выключена, а при пропадании питания закрываются возвратной пружиной, защищая калориферы от размораживания.
• Термо- и шумоизолированный корпус из оцинкованной стали с порошковой краской RAL 5010/9005 и поддоном из нержавеющей стали.
• Автоматика JetLogic со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма.

К автоматике подключаются пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, на которой виден только главный экран. Опции: PW — дополнительный водяной калорифер, преднагреватель-ограничитель; CF — дополнительный фреоновый охладитель и управление ККБ; CW — дополнительный водяной охладитель взамен CF; AR — управление «тёплыми» клапанами для регионов с холодным климатом; GHP — сигнал на включение котла или его переключение на повышенную мощность.
