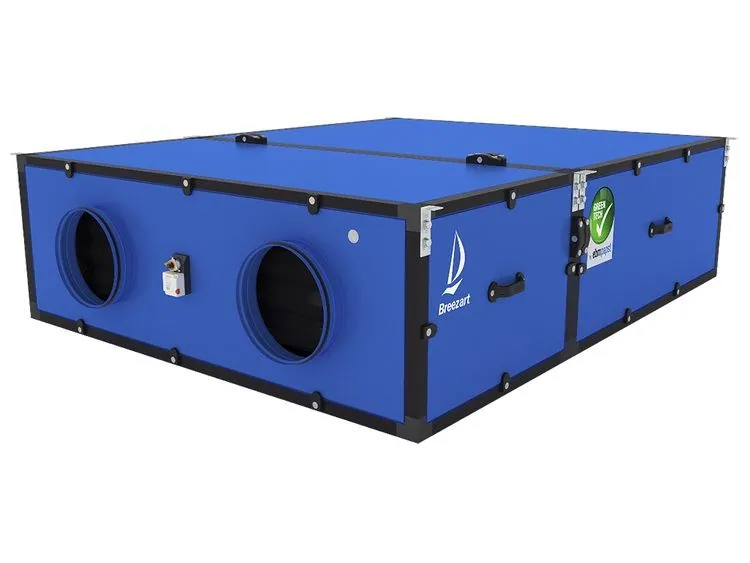

Breezart 1000 Aqua Pool RP

Младшая модель серии для вентиляции и осушения помещения бассейна. Приток нагревается в противоточном рекуператоре теплом вытяжного воздуха, а в холода догревается водяным калорифером со смесительным узлом. Установка присоединяется к круглым воздуховодам, сопротивление сети — до 200 Па.

Влагу установка удаляет ассимиляцией: автоматика дозирует подачу сухого наружного воздуха. Сильнее всего такое осушение в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. Для бассейна в южном регионе рекомендуется опция CF — фреоновый охладитель для конденсационного осушения приточного воздуха.

Свежий воздух подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Соотношение потоков задаёт клапан смешения по режиму работы, количество приточного и вытяжного воздуха меняется ещё и по времени года. Постоянная рециркуляция держит воздух в движении, поэтому у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью. Температура и влажность при воздушном отоплении поддерживаются независимо друг от друга.

Режимы

Пока бассейном пользуются, установка работает в Рабочем режиме, в остальное время — в экономичном Дежурном: наружный воздух не подаётся, вентиляторы переходят на малую скорость и шумят тише. Уставки для каждого режима автоматика задаёт сама по наружному воздуху, а скорость вентиляторов и долю свежего воздуха подбирает ещё и по температуре воды. Режимы переключаются вручную с пульта или внешним выключателем, автоматически по сценарию, таймеру, датчику движения или командой «умного дома». При долгом простое бассейна установка периодически ненадолго включает проветривание против неприятных запахов.

Автоматика JetLogic

В комплект входят все необходимые датчики и цветной сенсорный пульт TPD-283U-H с дисплеем 2,8 дюйма. Автоматика обеспечивает:

• часы реального времени для сценариев, которые не сбрасываются при сбое питания;
• уставку температуры отдельно для Рабочего и Дежурного режимов, а с опцией WT — автоматическую уставку температуры воздуха по температуре воды в бассейне;
• уставку влажности отдельно для тёплого и холодного периода года;
• регулируемую подачу наружного воздуха для осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работу с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Удалённо установкой управляют через веб-интерфейс в Google Chrome или Safari на компьютере или смартфоне. Из браузера доступны:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для разных режимов;
• настройка сценариев;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при исправной работе — последняя возникшая ошибка;
• уведомления на e-mail о неисправности;
• графики температуры, влажности и других параметров.

Конструкция

Пластинчатый рекуператор сделан из полипропилена, который не корродирует в тёплой влажной агрессивной среде бассейна. В тёплое время года клапан байпаса отключает рекуператор. Вентиляторы EBMPapst серии EC выполнены в гигиеническом антикоррозионном исполнении и штатно поддерживают постоянный расход воздуха (CAV). Фильтры G4 стоят на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки с электроприводом перекрывают наружный воздух, пока установка выключена, а при пропадании питания их закрывает возвратная пружина, и калориферы не размораживаются. Корпус термо- и шумоизолирован, оцинкованная сталь окрашена порошковой краской RAL 5010/9005, поддон выполнен из нержавеющей стали.

Исполнения: напольное горизонтальное PB, напольное смешанное MPB, вертикальное VB и подвесное подпотолочное SB. В MPB и VB входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Дополнительно заказываются:

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• PE — выход управления дополнительным электрокалорифером до 6 кВт;
• EH — электрокалорифер той же мощности на месте водяного;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность;
• пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном;
• дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на ней доступен только главный экран.

Требования к монтажу

• Питание — 220 В однофазное или 380 В трёхфазное, тип указан на шильдике на корпусе.
• Установка с водяным нагревателем монтируется только в отапливаемом помещении с температурой воздуха не ниже 15 °C, иначе нагреватель разморозится в холодный период.
• Запрещено размещать установку там, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено перемещать установкой запылённый воздух или воздух с химически активными веществами.
• К сервисным люкам нужен доступ персонала для обслуживания и ремонта.
• Там, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры ставится внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, который управляется по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения режимов ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.
