Breezart 12000 Aqua Pool RP (без смесительного узла)

Установка из старшей части линейки вентилирует и осушает помещение бассейна, нагревая приток теплом вытяжки в противоточном пластинчатом рекуператоре. Она работает с сетью воздуховодов сопротивлением до 400 Па и питается от трёхфазной сети 380 В. Водяной калорифер догревает приток, когда тепла рекуператора не хватает, и поставляется без смесительного узла.

Как удаляется влага

Осушение идёт ассимиляцией: автоматика дозирует сухой наружный воздух, он подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Сильнее всего этот способ работает в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. В южном регионе рекомендуется опция CF — фреоновый охладитель, который осушает приточный воздух конденсацией.

Долю рециркуляции по режиму задаёт клапан смешения, количество приточного и вытяжного воздуха меняется ещё и по сезону. Воздух всё время движется, поэтому у холодных поверхностей не выпадает конденсат и не остаётся застойных зон с высокой влажностью. Температуру и влажность воздушное отопление поддерживает независимо друг от друга.

Регулирование

Пользователь выбирает только режим. Температуру и влажность в помещении, скорость вентиляторов и количество свежего воздуха автоматика JetLogic подбирает сама по наружному воздуху и температуре воды. Рабочий режим нужен, пока в бассейне купаются. В Дежурном наружный воздух не подаётся, вентиляторы работают на малой скорости, расход энергии и шум снижаются. Сменить режим можно с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». Если бассейн долго не используется, установка с заданной периодичностью ненадолго включает проветривание, чтобы не появлялись неприятные запахи.

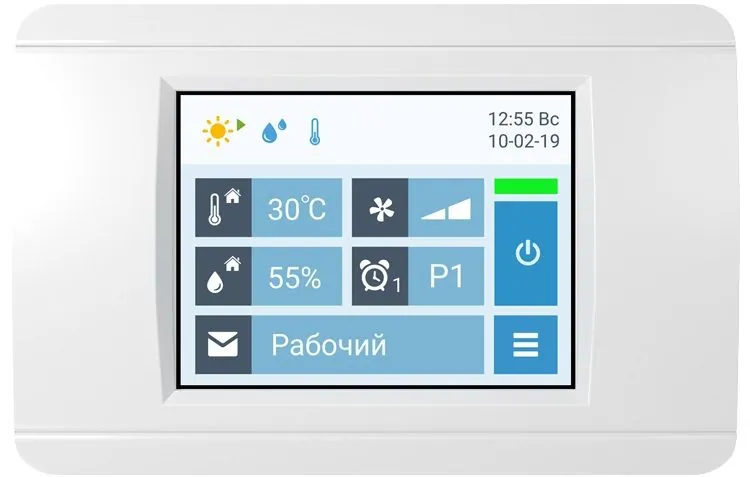

Автоматика поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. Её функции:

• сценарии автоматического переключения Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• температура отдельно для Рабочего и Дежурного режимов, с опцией WT — автоматическая уставка температуры воздуха по температуре воды;
• влажность отдельно для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети, управление с компьютера и удалённо через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне. Из браузера доступны:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для разных режимов;
• настройка сценариев;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при исправной работе — последняя возникшая;
• графики температуры, влажности и других параметров;
• уведомление на e-mail о неисправности.

К автоматике подключаются и другие пульты: VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном, а также дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

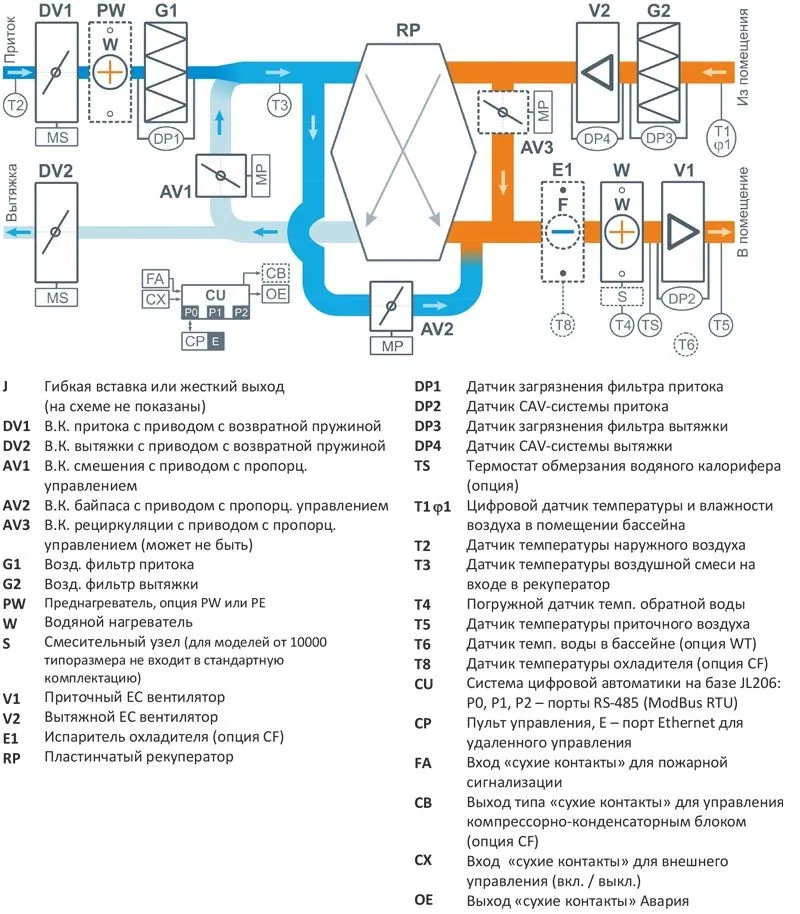

Узлы установки

Пластинчатый рекуператор сделан из полипропилена и не корродирует в тёплой влажной агрессивной атмосфере бассейна. В тёплое время года его отключает клапан байпаса. Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении штатно держат постоянный расход воздуха (CAV). Фильтры G4 стоят на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки оснащены электроприводами и перекрывают наружный воздух, пока установка выключена; при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются. Корпус термо- и шумоизолирован, оцинкованная сталь покрыта порошковой краской RAL 5010/9005, поддон выполнен из нержавеющей стали.

Исполнения — напольное горизонтальное PB и напольное смешанное MPB, в смешанном входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Опции:

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.

Требования к монтажу

• Установка с водяным нагревателем или охладителем ставится только в отапливаемое помещение с температурой воздуха не ниже 15 °C, иначе в холодный период теплообменник разморозится.
• Запрещено размещать установку там, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено перемещать установкой запылённый воздух или воздух с химически активными веществами.
• К сервисным люкам нужен доступ персонала для обслуживания и ремонта.
• Там, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры размещается внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения режимов ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.
