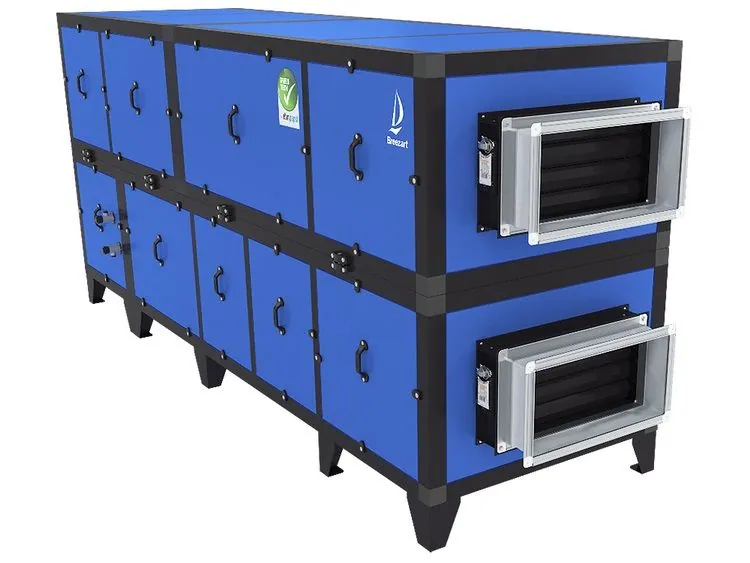

Breezart 3700 Aqua Pool RP

Модель из младшей половины линейки для вентиляции и осушения помещения бассейна, с трёхфазным питанием 380 В. Тепло вытяжного воздуха возвращается в приток через противоточный рекуператор из полипропилена, водяной калорифер со смесительным узлом догревает приток, когда этого тепла мало.

Влажность

Установка снижает влажность ассимиляцией: сухой наружный воздух в отмеренном количестве подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Такое осушение эффективнее всего в холодное время года, и серия рекомендована для регионов с умеренным климатом. Для бассейна в южном регионе рекомендуется опция CF — фреоновый охладитель для конденсационного осушения приточного воздуха.

Долю рециркуляции задаёт клапан смешения по режиму работы, количество приточного и вытяжного воздуха меняется и по времени года. Рециркуляция держит воздух в постоянном движении, так что у холодных поверхностей не выпадает конденсат и не образуются застойные влажные зоны. Воздушное отопление поддерживает температуру и влажность воздуха независимо друг от друга.

Узлы

• Пластинчатый рекуператор из полипропилена, который не корродирует в тёплой влажной агрессивной среде; летом его отключает клапан байпаса.
• Водяной калорифер со смесительным узлом.
• EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении, штатно с постоянным расходом воздуха (CAV).
• Фильтры G4 на входе притока и на входе вытяжки.
• Клапаны на входе притока и выходе вытяжки с электроприводом: закрыты, пока установка выключена, а при пропадании питания их закрывает возвратная пружина, и калориферы не размораживаются.
• Термо- и шумоизолированный корпус из оцинкованной стали с порошковой окраской RAL 5010/9005, поддон из нержавеющей стали.
• Автоматика JetLogic со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма.

Монтаж горизонтальный, исполнение подвесное или напольное. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Управление

JetLogic задаёт температуру и влажность в помещении, скорость вентиляторов и количество свежего воздуха по наружному воздуху и температуре воды в бассейне. Пользователю остаётся выбрать режим. Рабочий нужен, пока в бассейне люди. В Дежурном, когда бассейн не используется, подача наружного воздуха прекращается, вентиляторы переходят на малую скорость, установка экономит энергию и шумит меньше. Переключение — с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». При долгом простое бассейна установка периодически ненадолго включает проветривание против неприятных запахов.

Кроме того, автоматика обеспечивает:

• часы реального времени для сценариев, не сбрасываемые при сбое питания;
• уставки температуры отдельно для Рабочего и Дежурного режимов;
• уставку температуры воздуха по температуре воды — с опцией WT;
• уставки влажности отдельно для тёплого и холодного периода;
• регулируемую подачу наружного воздуха для экономичного осушения;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работу с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Удалённое управление идёт через веб-интерфейс в браузере Google Chrome или Safari на компьютере или смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для разных режимов, настраиваются сценарии, строятся графики температуры, влажности и других параметров. Видны показания датчиков и состояние узлов, ошибки по отдельным узлам с расшифровкой кодов, а когда ошибок нет — последняя возникшая. При неисправности на e-mail приходит уведомление.

К установке подключаются пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, на которой доступен только главный экран. Опции: PW — дополнительный водяной калорифер, преднагреватель-ограничитель; PE — выход управления дополнительным электрокалорифером, EH — электрокалорифер на месте водяного (у обоих до 6 кВт); CF — дополнительный фреоновый охладитель и управление ККБ; CW — дополнительный водяной охладитель взамен CF; AR — управление «тёплыми» клапанами для регионов с холодным климатом; GHP — сигнал на включение котла или его переключение на повышенную мощность.

Требования к монтажу

• Установка с водяным нагревателем ставится только в отапливаемое помещение с температурой не ниже 15 °C, иначе нагреватель разморозится в холодный период.
• Запрещено размещать её там, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено перемещать ею запылённый воздух или воздух с химически активными веществами.
• К сервисным люкам нужен доступ персонала для обслуживания и ремонта.
• Воздуховоды на участках, где воздух может охладиться ниже точки росы, теплоизолируются, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры размещается внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.
