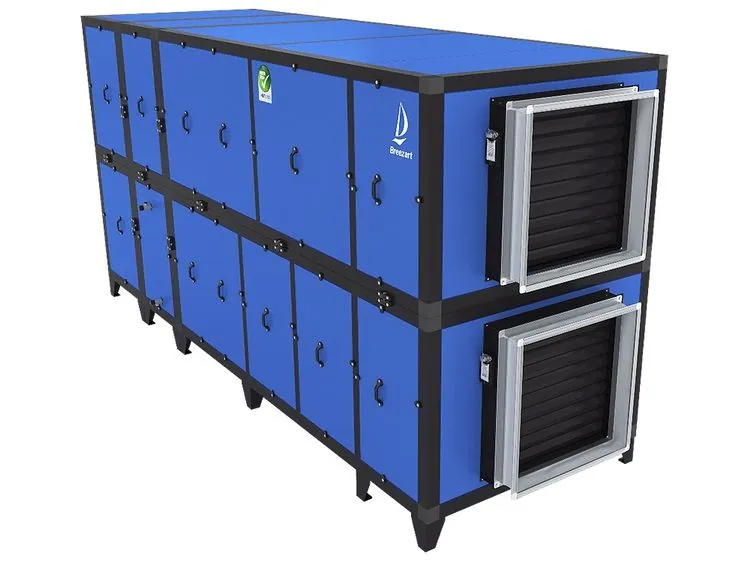

Breezart 14000 Aqua Pool RP (без смесительного узла)

Приточно-вытяжная установка для вентиляции и осушения помещения крупного бассейна с трёхфазным питанием 380 В. Тепло вытяжки возвращается в приток через противоточный пластинчатый рекуператор, а когда его мало, приток догревает водяной калорифер, поставляемый без смесительного узла.

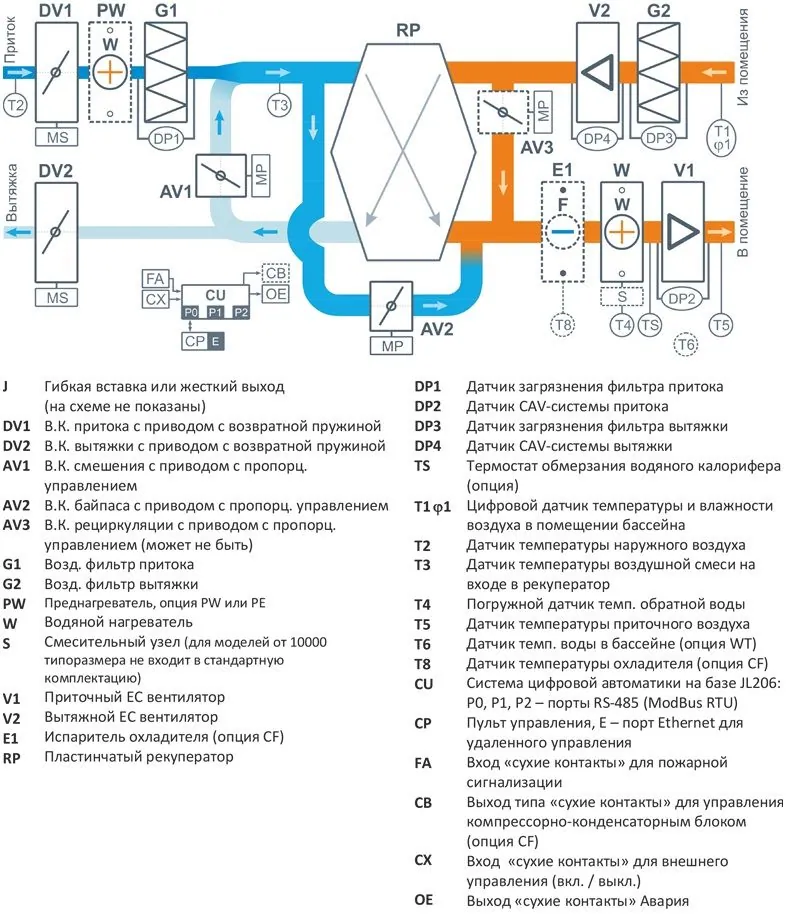

Что в установке

• Рекуператор из полипропилена, стойкого к коррозии в тёплой влажной агрессивной среде бассейна; в тёплое время года его отключает клапан байпаса.
• Водяной калорифер без смесительного узла в поставке.
• Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении, штатно с постоянным расходом воздуха (CAV).
• Фильтры G4 на входе притока и на входе вытяжки.
• Клапаны на входе притока и выходе вытяжки с электроприводами: перекрывают наружный воздух при остановке, а при пропадании питания закрываются возвратной пружиной, чтобы калориферы не разморозились.
• Клапан смешения, который задаёт долю рециркуляции по режиму работы.
• Термо- и шумоизолированный корпус из оцинкованной стали с порошковой краской RAL 5010/9005 и поддоном из нержавеющей стали.

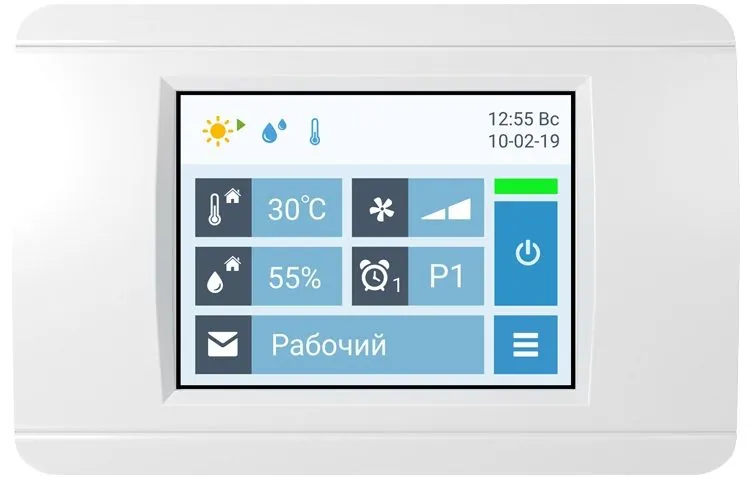

• Автоматика JetLogic со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма.

Установка монтируется горизонтально. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Влагу удаляет сухой наружный воздух: он дозированно подмешивается в рециркуляционный канал, отработанный выбрасывается наружу, а количество приточного и вытяжного воздуха меняется по сезону и режиму. Такое осушение ассимиляцией эффективнее всего в холодное время года, и серия рекомендована для регионов с умеренным климатом. Для бассейна в южном регионе рекомендуется опция CF — фреоновый охладитель для конденсационного осушения притока. Рециркуляция держит воздух подвижным, поэтому у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью. При воздушном отоплении температура и влажность поддерживаются независимо.

Управление

Режимов два. Рабочий действует, пока бассейном пользуются, Дежурный — в остальное время: наружный воздух не подаётся, вентиляторы переходят на малую скорость, установка экономит энергию и шумит меньше. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха JetLogic выбирает по наружному воздуху и температуре воды. Режим переключается с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». При долгом простое бассейна установка периодически ненадолго включает проветривание против неприятных запахов.

Возможности автоматики:

• сценарии автоматического переключения Рабочего и Дежурного режимов и ручное переключение, в том числе внешними выключателями;
• часы реального времени, не сбрасываемые при сбое питания;
• отдельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды;
• отдельные уставки влажности для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа, работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• локальная сеть, управление с компьютера и удалённое управление через веб-интерфейс;
• интеграция в «умный дом» по Modbus RTU или Modbus TCP.

Веб-интерфейс в Google Chrome или Safari открывает установку с компьютера или смартфона. Удалённо переключаются Рабочий и Дежурный режимы, задаются температура и влажность для каждого из них, настраиваются сценарии. Видны показания датчиков, состояние узлов, графики температуры, влажности и других параметров. Ошибки выводятся по отдельным узлам с расшифровкой кодов, а при нормальной работе — последняя возникшая. О неисправности сообщает уведомление на e-mail.

Кроме штатного пульта, совместимы пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N 7 дюймов с защитой IP65, которая показывает только главный экран. Опции: PW — дополнительный водяной калорифер, преднагреватель-ограничитель; CF — дополнительный фреоновый охладитель и управление ККБ; CW — дополнительный водяной охладитель взамен CF; AR — управление «тёплыми» клапанами для регионов с холодным климатом; GHP — сигнал на включение котла или его переключение на повышенную мощность.

Где ставить

Помещение для установки — только отапливаемое, с температурой воздуха не ниже 15 °C: иначе водяной нагреватель или охладитель в холодный период разморозится. Запрещено размещать её там, где возможно прямое попадание влаги или химически активных веществ, и перемещать ею запылённый воздух или воздух с химически активными веществами. К сервисным люкам нужен доступ персонала для обслуживания и ремонта.

На участках, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, чтобы конденсат не попадал в установку. Для работы на охлаждение датчик температуры размещается внутри выходного воздуховода не ближе 50 см от установки. С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале. Автоматическое переключение ТЕПЛО/ХОЛОД требует дополнительного датчика температуры в приточном канале перед установкой.
