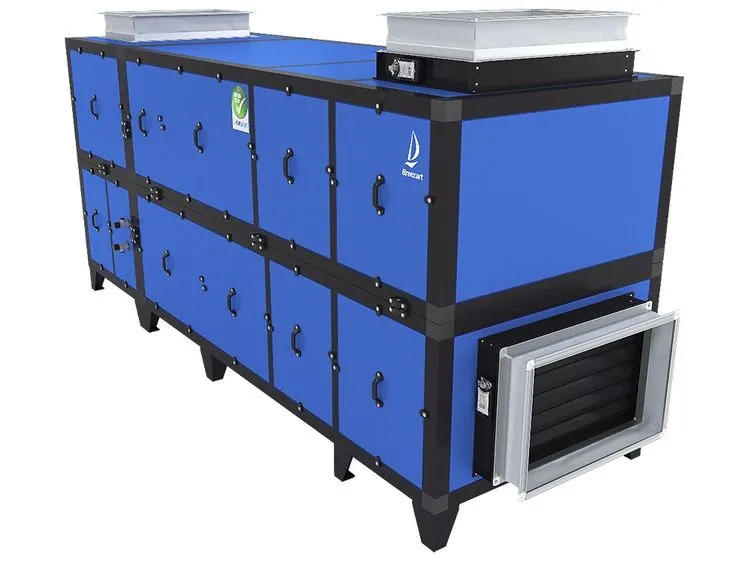

Breezart 4500 Aqua Pool RP

Установка вентилирует и осушает помещение бассейна, нагревая приток теплом вытяжки в противоточном рекуператоре. Питание трёхфазное 380 В, сеть воздуховодов допускается с сопротивлением до 400 Па.

Влага удаляется ассимиляцией: автоматика дозирует сухой наружный воздух, он подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Лучше всего так осушается воздух в холодное время года, поэтому серия рекомендована для регионов с умеренным климатом. Для южного региона рекомендуется опция CF: фреоновый охладитель осушает приточный воздух конденсацией.

Клапан смешения меняет соотношение рециркуляционного и приточного воздуха по режиму, а расход притока и вытяжки зависит ещё и от сезона. Рециркуляция не даёт воздуху застаиваться, у холодных поверхностей не выпадает конденсат, сырых застойных зон нет. Температуру и влажность воздушное отопление поддерживает независимо друг от друга.

Как управляется микроклимат

Температуру и влажность в помещении, скорость вентиляторов и количество свежего воздуха JetLogic выбирает сама по наружному воздуху и температуре воды, пользователь задаёт только режим. Рабочий нужен, пока в бассейне люди. В Дежурном наружный воздух не подаётся, вентиляторы переходят на малую скорость, энергии и шума меньше. Переключение — с пульта, внешним выключателем, по таймеру и сценарию, от датчика движения или контроллера «умного дома». В долгий простой установка с заданной периодичностью ненадолго включает проветривание, чтобы не появлялись неприятные запахи.

Автоматика поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. Её функции:

• сценарии автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе внешними выключателями;
• часы реального времени, которые не сбрасываются при сбое питания;
• уставки температуры отдельно для Рабочего и Дежурного режимов, с опцией WT — температура воздуха по температуре воды;
• уставки влажности отдельно для тёплого и холодного периода года;
• регулируемая подача наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Совместимы также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Удалённый доступ

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне. Через него:

• переключаются Рабочий и Дежурный режимы;
• задаются температура и влажность для разных режимов;
• настраиваются сценарии;
• просматриваются показания датчиков и состояние узлов установки;
• видны ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а при исправной работе — последняя возникшая;
• строятся графики температуры, влажности и других параметров;
• при неисправности приходит уведомление на e-mail.

Состав

Пластинчатый рекуператор сделан из полипропилена, который не корродирует в тёплой влажной агрессивной атмосфере бассейна. В тёплое время года клапан байпаса отключает рекуператор, в холода приток догревает водяной калорифер со смесительным узлом. Вентиляторы EBMPapst серии EC в гигиеническом антикоррозионном исполнении штатно держат постоянный расход воздуха (CAV). Фильтры G4 стоят на входе притока и на входе вытяжки. Клапаны на входе притока и выходе вытяжки оснащены электроприводами: пока установка выключена, они перекрывают наружный воздух, а при пропадании питания их закрывает возвратная пружина, и калориферы не размораживаются. Корпус термо- и шумоизолирован, из оцинкованной стали с порошковой краской RAL 5010/9005, поддон из нержавеющей стали.

Исполнения — напольное горизонтальное PB и напольное смешанное MPB, в смешанном входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Опции:

• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• PE — выход управления дополнительным электрокалорифером до 6 кВт;
• EH — электрокалорифер той же мощности на месте водяного;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель, заказывается взамен CF;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал на включение котла или его переключение на повышенную мощность.

Требования к монтажу

• Установка с водяным нагревателем или охладителем ставится только в отапливаемое помещение с температурой воздуха не ниже 15 °C, иначе в холодный период теплообменник разморозится.
• Запрещено размещать установку там, где возможно прямое попадание влаги или химически активных веществ.
• Запрещено перемещать установкой запылённый воздух или воздух с химически активными веществами.
• К сервисным люкам нужен доступ персонала для обслуживания и ремонта.
• Там, где воздух может охладиться ниже точки росы, воздуховоды теплоизолируются, чтобы конденсат не попадал в установку.
• Для работы на охлаждение датчик температуры размещается внутри выходного воздуховода не ближе 50 см от установки.
• С ККБ, управляемым по схеме СТАРТ/СТОП, рекомендуется каскадное регулирование температуры с дополнительным датчиком в вытяжном канале.
• Для автоматического переключения режимов ТЕПЛО/ХОЛОД нужен дополнительный датчик температуры в приточном канале перед установкой.
