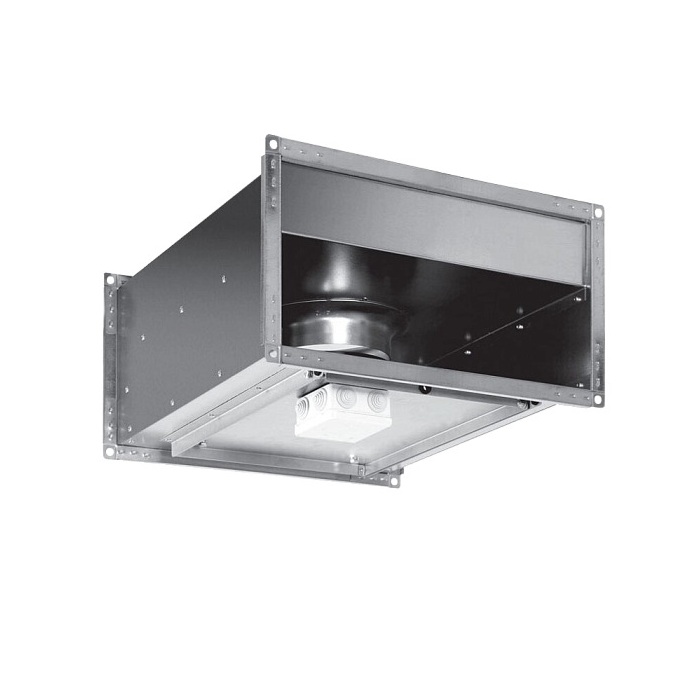

Energolux SDRI-B 90-50 EM3 EC

Канальный вентилятор Energolux SDRI-B 90-50 EM3 EC предназначен для перемещения воздуха в прямоугольных системах вентиляции с крупным сечением воздуховода. Мотор-колесо MES с ЕС-двигателем и встроенным управлением позволяет регулировать работу вентилятора внешним сигналом от оборудования помещения.

Конструкция и управление

Рабочее колесо выполнено из пластика и оснащено назад загнутыми лопатками. Электродвигатель с внешним ротором и постоянными магнитами собран с крыльчаткой в единый мотор-колесный узел; оба компонента статически и динамически сбалансированы в двух плоскостях. Такое исполнение рассчитано на стабильную работу вентилятора и упрощает размещение привода внутри корпуса.

Встроенный коммутирующий контроллер принимает сигнал от внешних устройств и управляет скоростью вращения. Это позволяет включать вентилятор в систему автоматики здания или использовать внешний регулятор, если он совместим с типом управляющего сигнала. Конкретный способ подключения необходимо определить по схеме управления системы.

Монтаж и обслуживание

Корпус изготовлен из оцинкованной стали и имеет звукоизолированное исполнение, поэтому вентилятор устанавливают непосредственно в вентиляционную сеть, учитывая требования к доступу для осмотра. Сервисная крышка открывает доступ к рабочему колесу и двигателю без демонтажа всего корпуса. Перед монтажом нужно предусмотреть свободное пространство со стороны крышки.

Электродвигатель защищён по IP54, а клеммная колодка имеет степень защиты IP55: корпус защищён от проникновения пыли в количестве, мешающем работе, и от водяных брызг, а клеммная зона — от струй воды. Это не отменяет необходимости защищать установку от атмосферных осадков и направленной мойки. Температура перемещаемого воздуха не должна превышать +50 °C.

Для подключения требуется трёхфазная сеть 380 В, поэтому монтаж и подключение должны выполнять специалисты с допуском к соответствующим электроустановкам. Гарантийный срок оборудования составляет 3 года.
