Energolux SDRI-B 70-40 M3 EC

Канальный вентилятор Energolux SDRI-B 70-40 M3 EC предназначен для перемещения воздуха в прямоугольных воздуховодах сечением 700×400 мм. Модель рассчитана на работу в составе вентиляционной системы с внешним управлением скоростью и рассчитана на перемещение воздуха температурой до +50 °C.

Конструкция и управление

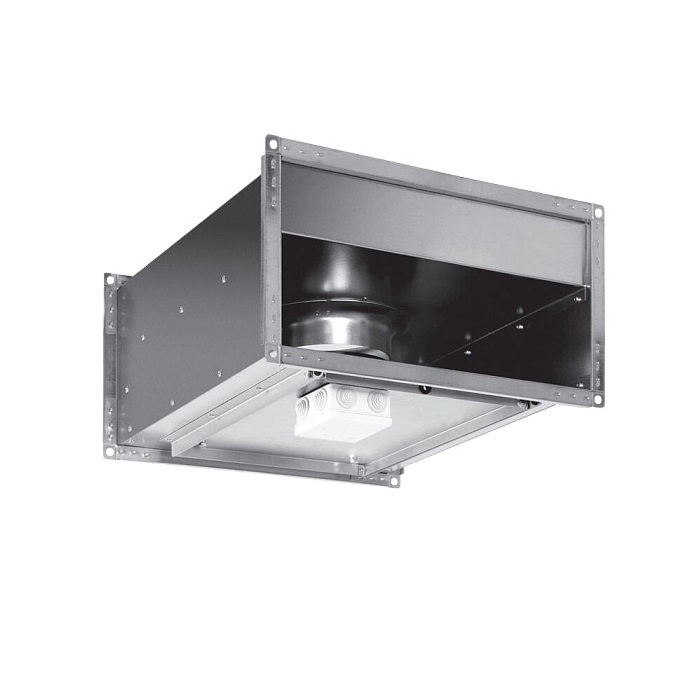

Звукоизолированный корпус изготовлен из оцинкованной стали. Внутри установлено мотор-колесо MES с крыльчаткой, загнутой назад: такая конструкция применяется для создания давления, необходимого при работе системы с сопротивлением воздуховодов и оборудования. Рабочее колесо и двигатель отбалансированы статически и динамически в двух плоскостях.

Вентилятор оснащён EC-двигателем постоянного тока с внешним ротором и постоянными магнитами. Встроенный коммутирующий контроллер и регулятор скорости позволяют подключить управление от внешних устройств, размещённых в помещении, и изменять режим работы без установки отдельного внешнего регулятора скорости.

Монтаж и обслуживание

Модель подключается к трёхфазной сети 380 В / 50 Гц, поэтому при проектировании необходимо предусмотреть соответствующую линию питания и защитную аппаратуру. Подключение выполняется через клеммную колодку. Степень защиты двигателя - IP54, клеммной колодки - IP55; это не отменяет необходимости защищать вентилятор от условий, для которых он не предназначен, и соблюдать требования к монтажу электропроводки.

Для доступа к двигателю и рабочему колесу предусмотрена сервисная крышка. Она упрощает осмотр, очистку и проведение обслуживания без демонтажа вентилятора из воздуховода, если при монтаже оставлен необходимый доступ к крышке. Корпус рассчитан на установку в прямоугольный участок вентиляционной сети соответствующего сечения.
