Energolux SDRI-B 100-50 M3 EC

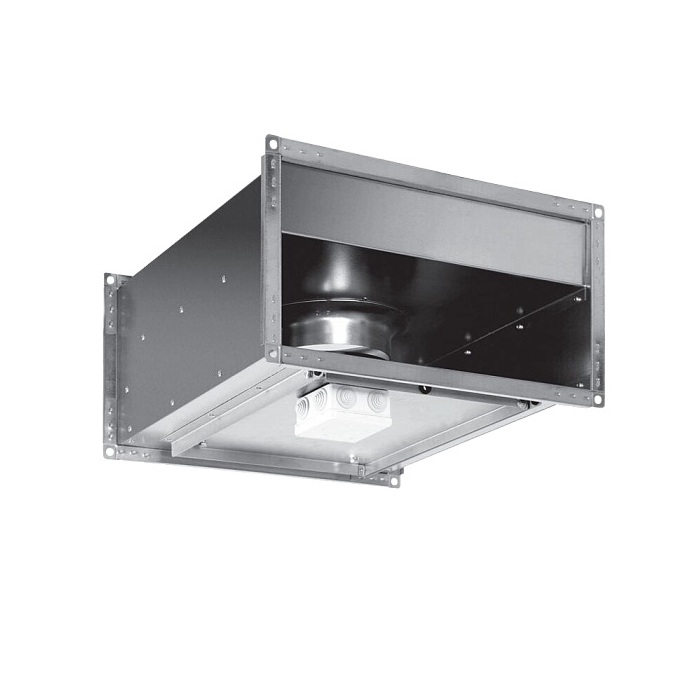

Канальный вентилятор Energolux SDRI-B 100-50 M3 EC предназначен для перемещения воздуха в прямоугольных вентиляционных системах сечением 1000 × 500 мм. EC-двигатель с внешним ротором и встроенным управлением позволяет регулировать работу вентилятора сигналом от внешнего устройства.

Конструкция для монтажа и обслуживания

Мотор-колесо MES объединяет двигатель и рабочее колесо в компактный узел. Пластиковая крыльчатка с назад загнутыми лопатками статически и динамически сбалансирована вместе с двигателем в двух плоскостях. Это важно при эксплуатации крупного канального вентилятора: дисбаланс рабочих элементов не становится дополнительным источником вибраций.

Корпус выполнен из оцинкованной стали и имеет звукоизоляцию. Сервисная крышка обеспечивает прямой доступ к рабочему колесу и двигателю, поэтому проверку и обслуживание можно выполнять без демонтажа вентилятора из канала. При размещении оборудования учитывайте номинальный уровень шума 60 дБ и предусмотрите доступ к крышке.

Управление и условия эксплуатации

Встроенный коммутирующий контроллер принимает сигнал от внешних устройств, установленных в помещении, а встроенный регулятор скорости позволяет изменять режим работы вентилятора. Для подключения требуется трёхфазная сеть 380 В, 50 Гц; перед монтажом необходимо проверить соответствие электропитания объекта и схемы управления.

Электродвигатель имеет степень защиты IP54, клеммная колодка — IP55. Эти классы не заменяют защиту оборудования от прямого воздействия атмосферных осадков и не делают установку пригодной для помещений с постоянной влагой. Температура перемещаемого воздуха не должна превышать +50 °C.

Вентилятор рассчитан на установку в системах, где требуется перемещение значительного объёма воздуха через прямоугольный канал и доступно подключение внешней автоматики. Устройство поставляется одним грузовым местом.
