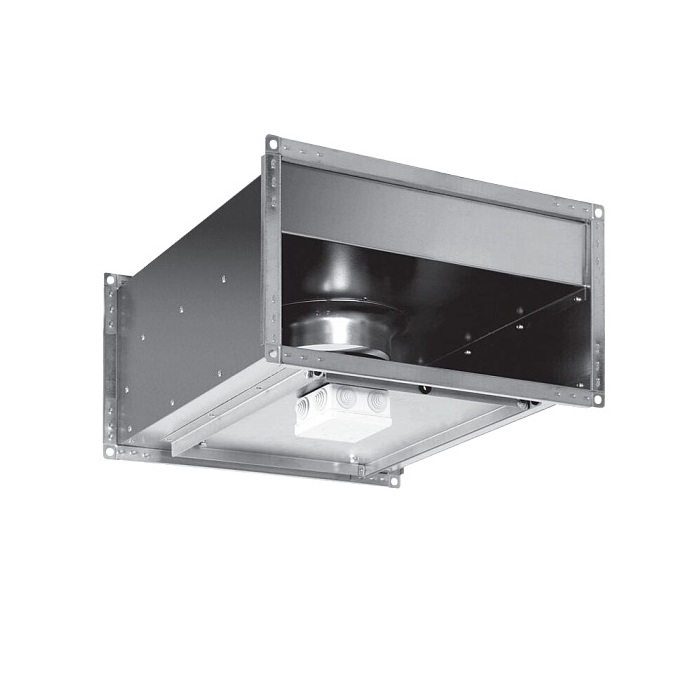

Energolux SDRI-B 80-50 EM3 EC

Канальный вентилятор Energolux SDRI-B 80-50 EM3 EC предназначен для перемещения воздуха в прямоугольных системах вентиляции с каналом 800 × 500 мм. Модель рассчитана на работу с внешним управлением: встроенный коммутирующий контроллер и регулятор скорости позволяют изменять режим по сигналу от оборудования автоматизации.

Конструкция для монтажа и обслуживания в канале

Корпус выполнен из оцинкованной стали и имеет звукоизоляцию, поэтому вентилятор можно устанавливать на участках системы, где требуется ограничить передачу шума от оборудования. Внутри используется мотор-колесо MES с пластиковой крыльчаткой и назад загнутыми лопатками. Двигатель с внешним ротором оснащён постоянными магнитами; рабочее колесо и электродвигатель отбалансированы статически и динамически в двух плоскостях.

Сервисная крышка открывает прямой доступ к двигателю и рабочему колесу. Это упрощает осмотр, очистку и выполнение регламентных работ без демонтажа всего вентилятора из воздуховода. При монтаже необходимо предусмотреть свободное пространство со стороны крышки.

Подключение и ограничения эксплуатации

• Для подключения требуется трёхфазная сеть 380 В, 50 Гц и возможность передавать управляющий сигнал от внешнего устройства.
• Двигатель имеет степень защиты IP54, а клеммная колодка — IP55: защита рассчитана на пыль и воздействие воды в пределах соответствующих классов, но не заменяет защиту от прямого атмосферного воздействия или погружения.
• Температура перемещаемого воздуха не должна превышать +50 °C.

Вентилятор рассчитан на подключение к прямоугольному воздуховоду и требует согласования сечения канала, схемы электропитания и системы автоматизации до установки. Номинальный уровень шума 68 дБ следует учитывать при выборе места размещения: для зон с повышенными требованиями к акустике может потребоваться удалённое расположение оборудования или дополнительная звукоизоляция воздуховодов.
