Lessar LSF-800DR22

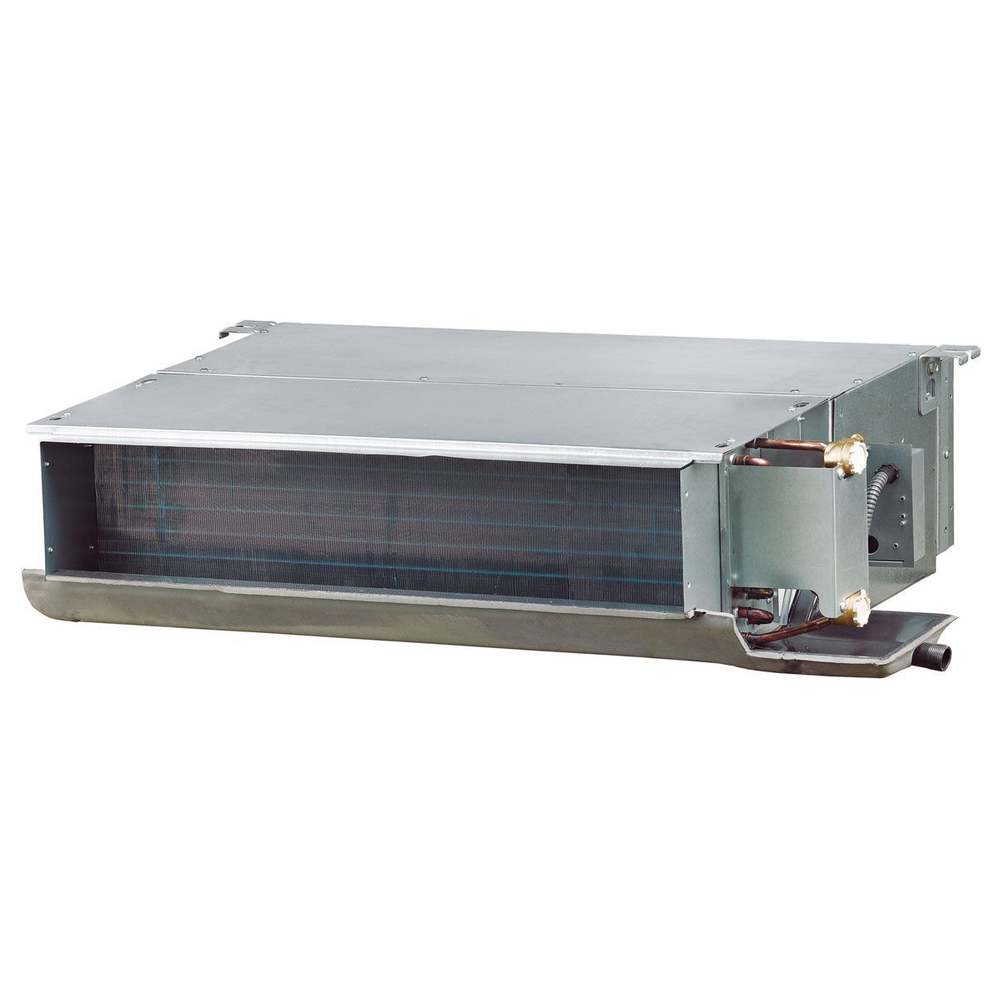

Канальный фанкойл с тремя вентиляторами — младшая модель с таким числом вентиляторов в низконапорной линейке. Работает в двухтрубной системе на охлаждение и нагрев, монтируется за подвесным потолком в корпусе высотой 243 мм и раздаёт воздух по воздуховодам при внешнем статическом давлении 30 Па.

Пульта в штатной комплектации нет, управление подбирается из опций:

• LZ-FBPW42-8 — механический термостат;
• LZ-UXPW8 — электронный термостат, удалённое управление из приложения по Wi-Fi;
• LZ-UQPW2 — проводной пульт;
• LZ-UQPG2 — проводной пульт с Modbus RTU;
• LZ-FMM22.1 — блок управления с пультом HJPW;
• LZ-KNP — беспроводной пульт, работает только с LZ-FMM22.1;
• LZ-UPW7 — центральный пульт, работает только с LZ-FMM22.1, объединяет до 64 фанкойлов.

Протокол Modbus RTU связывает фанкойл и с системой управления зданием.

Внутри — трёхрядный теплообменник с увеличенной площадью поверхности и удлинённый V-образный поддон, наклонённый к дренажному патрубку R 3/4". Комплектная приёмная камера забирает воздух сзади. К фанкойлу подводится наружный воздух для подмеса, а по заказу он оснащается креплением фильтра с извлечением по горизонтали или вертикали.

Монтаж обвязки

Стандартная сторона подключения труб — левая. Если нужна правая, её указывают при заказе или переделывают на месте, перенося клеммную колодку. Для обвязки подходят запорно-регулирующие узлы ЗРУ-Р4.02-2 и ЗРУ-Р2.82-1. В контуре допускается рабочее давление до 1,6 МПа, горячая вода на входе — до 80 °C.

Номинал по холоду определён на высокой скорости вентилятора при воздухе 27 °C по сухому и 19,5 °C по влажному термометру, воде 7/12 °C и внешнем давлении 30 Па, по теплу — при воздухе 21 °C и воде 60 °C на входе с теми же расходами.
