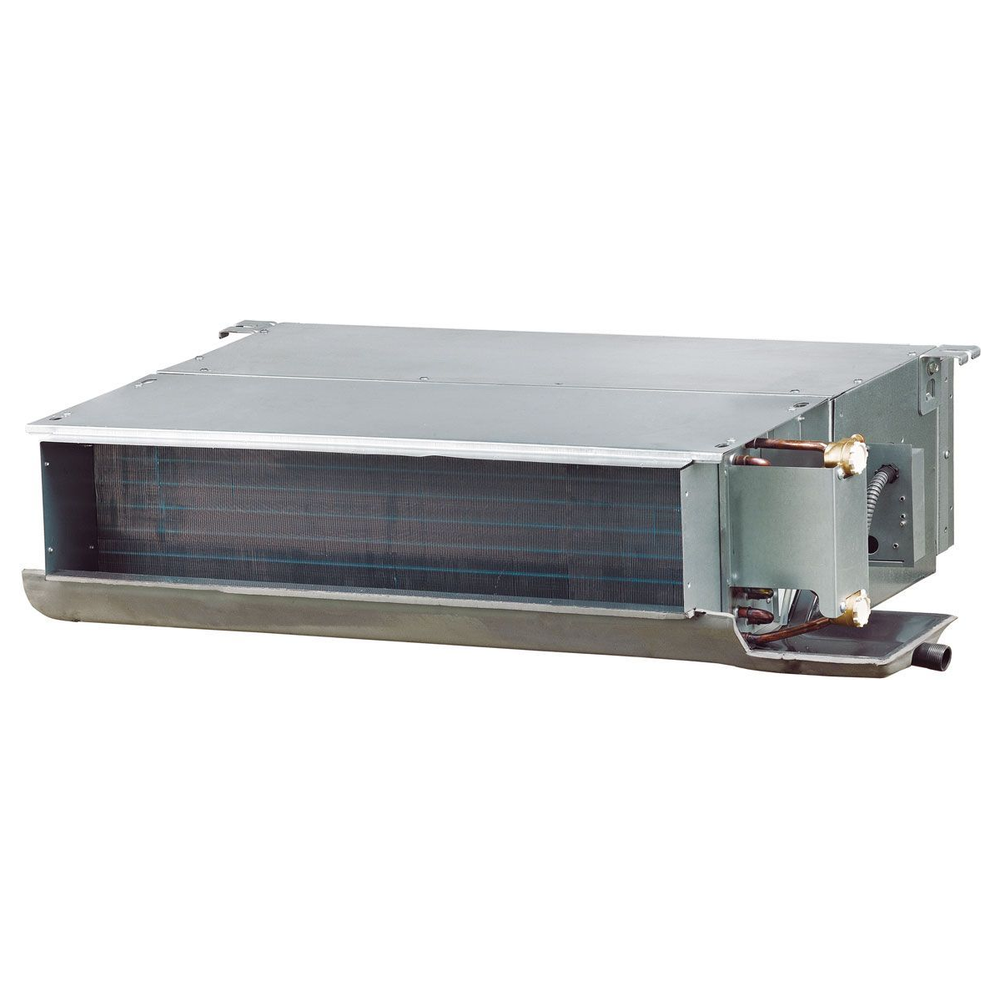

Lessar LSF-400DR22

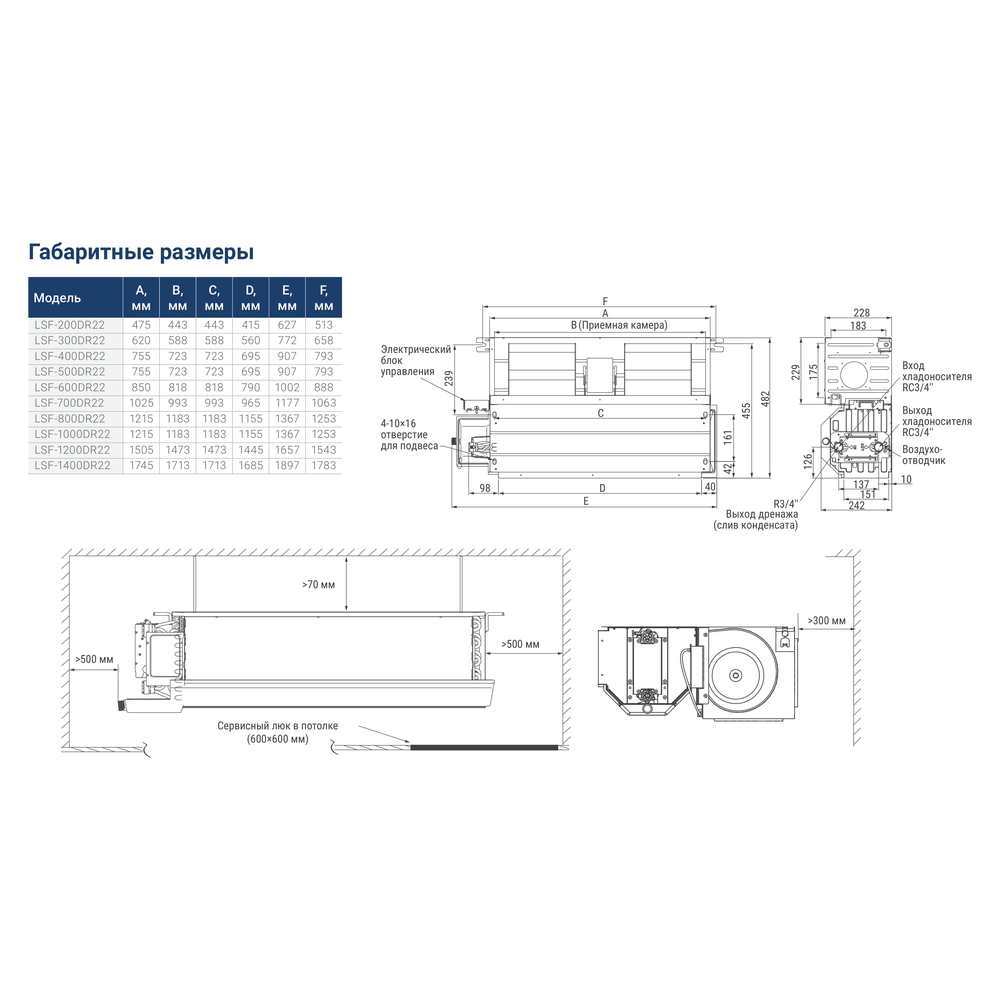

Канальный фанкойл с двумя вентиляторами для двухтрубной водяной системы скрыто устанавливается за подвесным потолком: высота корпуса — 243 мм. Охлаждённый или нагретый воздух подаётся по воздуховодам, внешнее статическое давление — 30 Па.

Индивидуально блоком управляют механический термостат LZ-FBPW42-8, электронный термостат LZ-UXPW8 с удалённым доступом из приложения по Wi-Fi или проводной пульт LZ-UQPW2. Проводной пульт LZ-UQPG2 работает по протоколу Modbus RTU, тем же протоколом фанкойл подключается к системе управления зданием. Блок управления LZ-FMM22.1 идёт с пультом HJPW и нужен для беспроводного пульта LZ-KNP и центрального пульта LZ-UPW7. Центральный пульт контролирует до 64 фанкойлов. Все пульты — опции, в комплект фанкойла они не входят.

Внутри стоит трёхрядный теплообменник с увеличенной площадью поверхности, его гидравлическое сопротивление — наименьшее в серии. Конденсат уходит в удлинённый V-образный поддон, наклонённый к дренажному патрубку R 3/4". Приёмная камера с забором воздуха сзади входит в поставку, корпус допускает подмес наружного воздуха. Крепление фильтра с извлечением по горизонтали или вертикали — опция.

Подключение к контуру

По умолчанию трубы хладоносителя выходят слева. Правое подключение выполняют по предварительному заказу или на месте монтажа, где переносится и клеммная колодка. Для обвязки предусмотрены запорно-регулирующие узлы ЗРУ-Р4.02-2 и ЗРУ-Р2.82-1. Рабочее давление воды — не выше 1,6 МПа, температура горячей воды на входе — не выше 80 °C.

Условия номинала по холоду: высокая скорость вентилятора, воздух 27 °C по сухому и 19,5 °C по влажному термометру, вода 7/12 °C, внешнее давление 30 Па. Теплопроизводительность измерена при воздухе 21 °C и воде 60 °C на входе.
