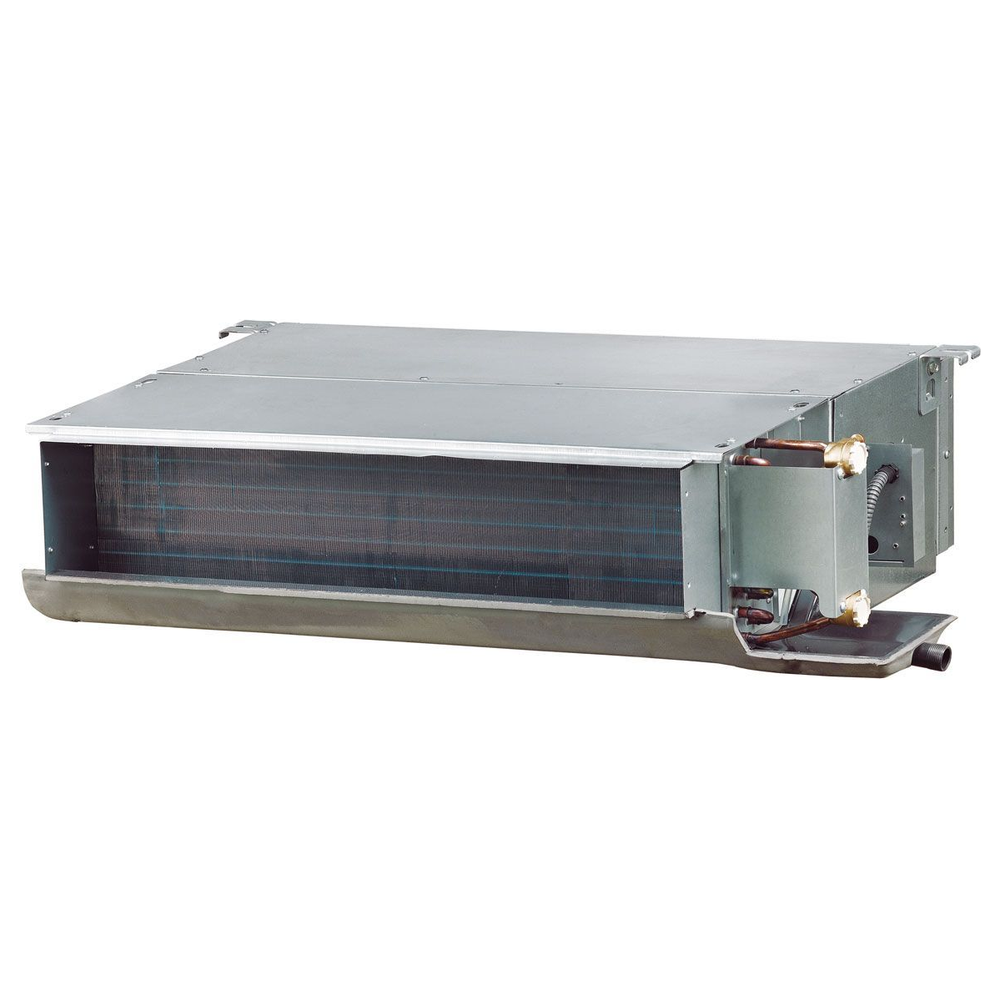

Lessar LSF-500DR22

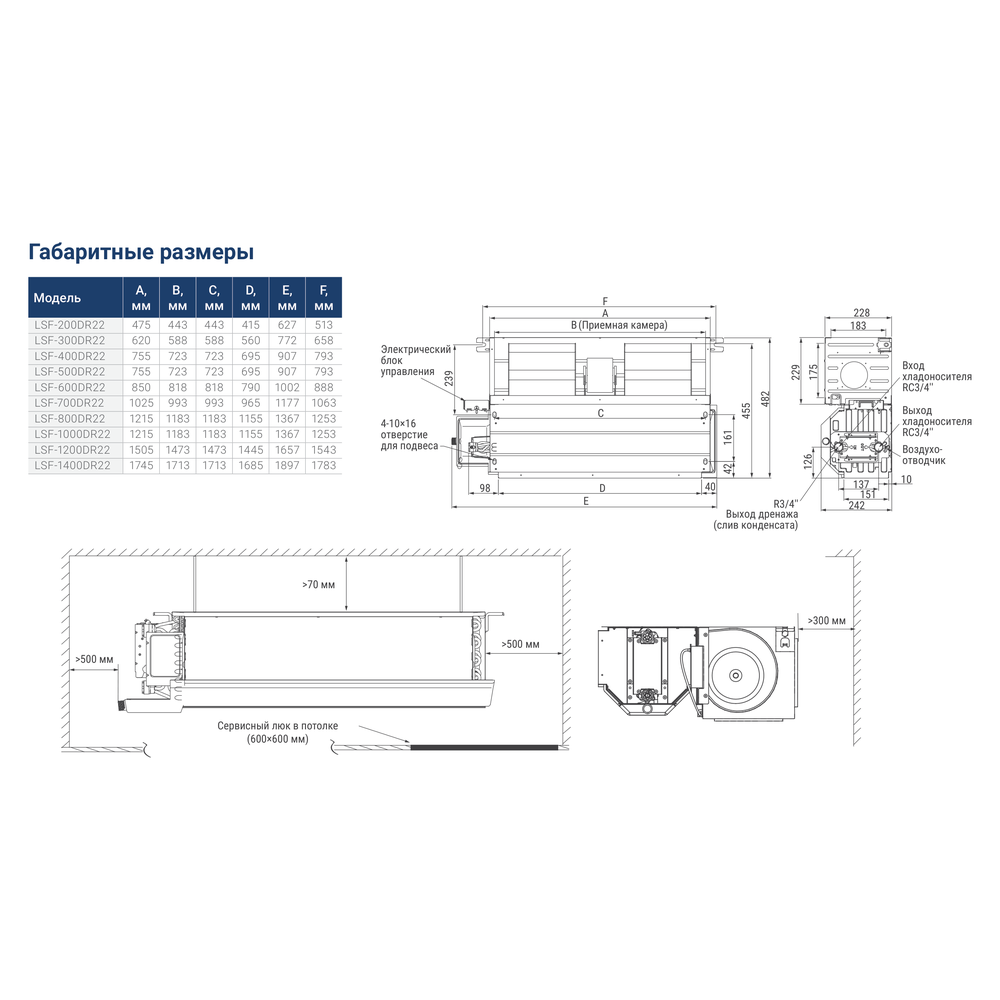

Фанкойл из середины низконапорной канальной линейки для двухтрубной системы, с двумя вентиляторами. Блок монтируется в пространстве подвесного потолка, высота корпуса — 243 мм, и подаёт охлаждённый или нагретый воздух по воздуховодам с внешним статическим давлением 30 Па.

Трёхрядный теплообменник имеет увеличенную площадь поверхности. Конденсат с него собирает удлинённый поддон V-образной формы, наклонённый к дренажному патрубку R 3/4". В комплект входит приёмная камера с забором воздуха сзади. Конструкция предусматривает подмес наружного воздуха, а опциональное крепление фильтра даёт извлекать его по горизонтали или по вертикали.

Рабочее давление воды — не более 1,6 МПа, температура горячей воды на входе — не более 80 °C. Трубы хладоносителя стандартно подключаются слева; справа — по предварительному заказу или на месте монтажа, с переносом клеммной колодки. Для обвязки подходят запорно-регулирующие узлы ЗРУ-Р4.02-2 и ЗРУ-Р2.82-1.

Номинальная холодопроизводительность измерена на высокой скорости вентилятора при воздухе 27 °C по сухому и 19,5 °C по влажному термометру, воде 7/12 °C и внешнем давлении 30 Па, теплопроизводительность — при воздухе 21 °C и воде 60 °C на входе.

Схемы управления

Пульт в комплект не входит. Для одного фанкойла есть механический термостат LZ-FBPW42-8, электронный термостат LZ-UXPW8 с управлением из приложения по Wi-Fi и проводной пульт LZ-UQPW2. Проводной пульт LZ-UQPG2 поддерживает Modbus RTU.

Групповая схема строится на блоке управления LZ-FMM22.1, в комплекте с которым идёт пульт HJPW. К нему подключаются беспроводной пульт LZ-KNP и центральный пульт LZ-UPW7, а с центрального пульта управляют группой до 64 фанкойлов. В систему управления зданием фанкойл включается по Modbus RTU.
