Lessar LSF-700DR22

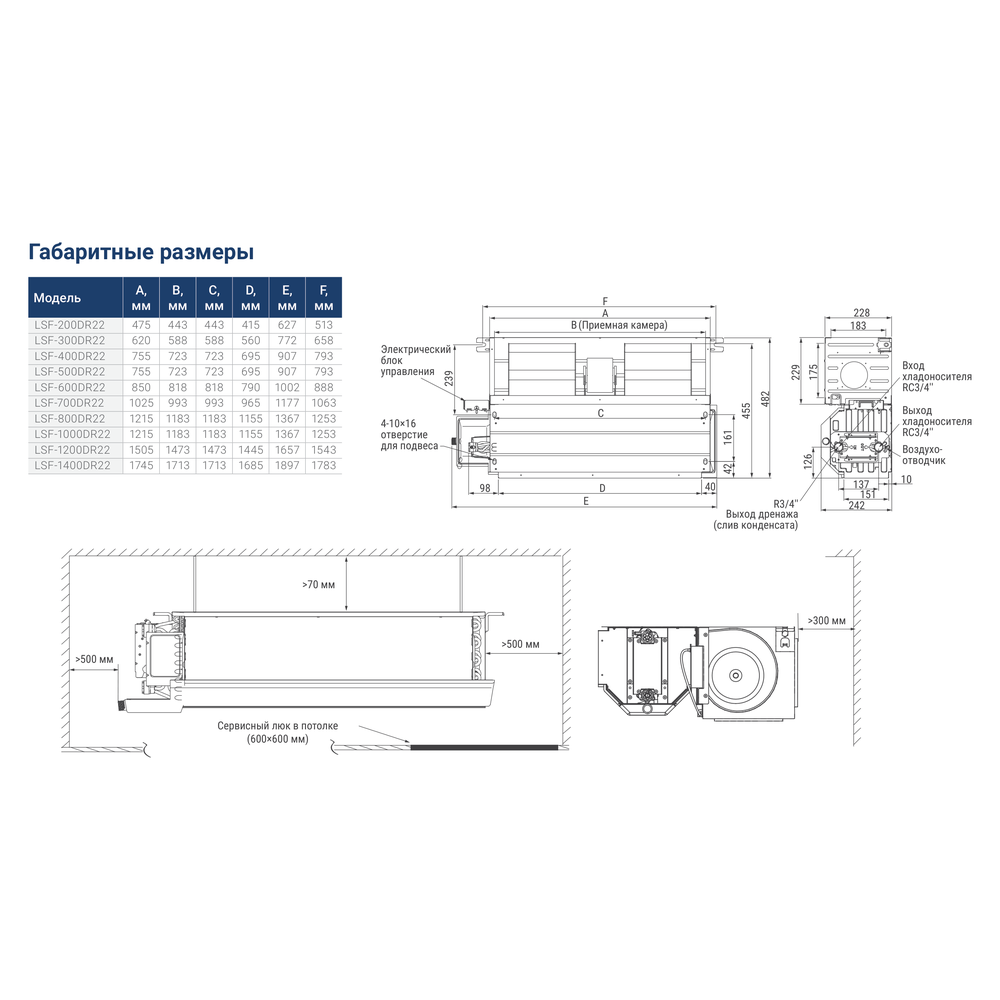

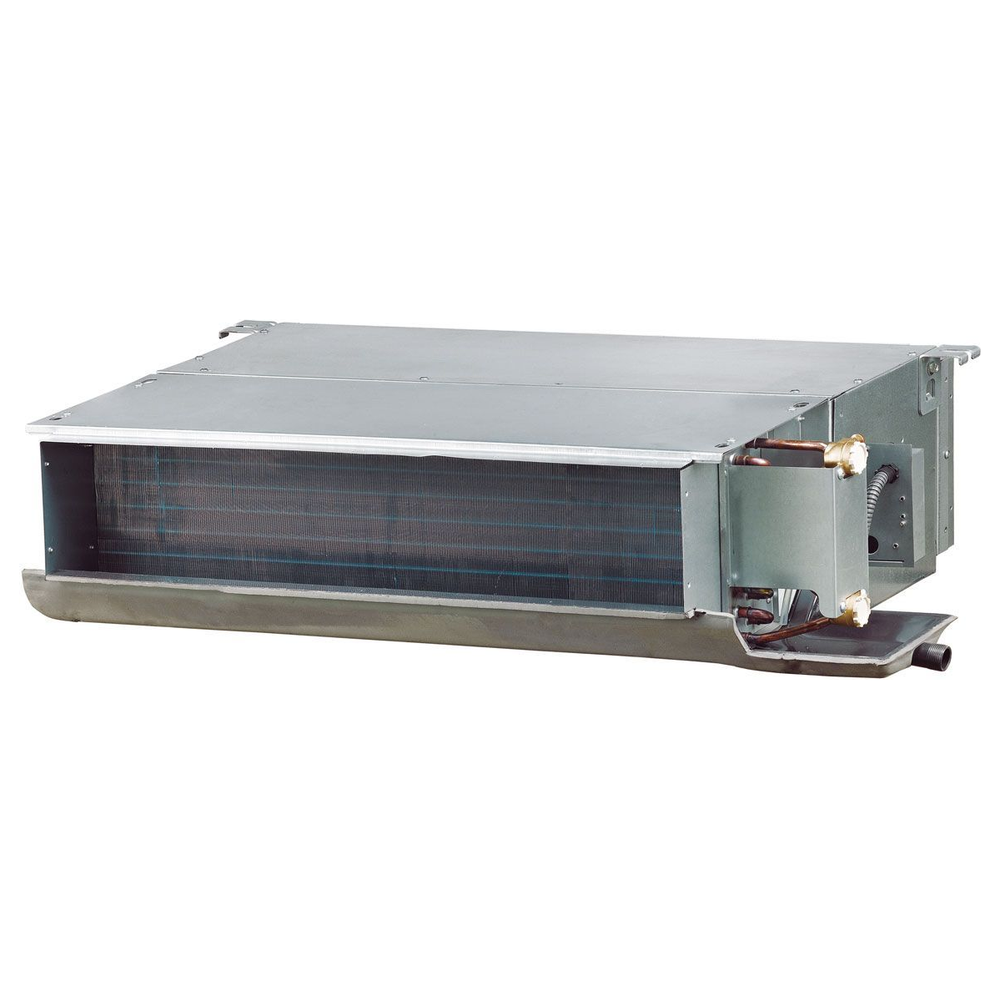

Самая производительная из двухвентиляторных моделей низконапорной линейки для двухтрубной системы. Фанкойл прячется в подвесном потолке, высота корпуса — 243 мм, и подаёт охлаждённый или нагретый воздух по воздуховодам при внешнем статическом давлении 30 Па.

Трубы к трёхрядному теплообменнику с увеличенной площадью поверхности стандартно подводятся слева. Правое подключение заказывают заранее или выполняют на месте монтажа, переставляя туда же клеммную колодку. Обвязка собирается на запорно-регулирующем узле ЗРУ-Р4.02-2 или ЗРУ-Р2.82-1. Рабочее давление воды не должно превышать 1,6 МПа, температура горячей воды на входе — 80 °C.

Номинальная холодопроизводительность получена на высокой скорости вентилятора при воздухе 27 °C по сухому и 19,5 °C по влажному термометру, воде 7/12 °C и внешнем давлении 30 Па. Для теплопроизводительности взяты воздух 21 °C, вода 60 °C на входе и те же расходы воды и воздуха.

Конденсат стекает в удлинённый V-образный поддон, наклонённый к дренажному патрубку R 3/4". В поставку входит приёмная камера с забором воздуха сзади, конструкция предусматривает подмес наружного воздуха. Опционально ставится крепление, из которого фильтр извлекается горизонтально или вертикально.

Устройства управления

Собственного пульта у фанкойла нет. Отдельный блок обслуживают механический термостат LZ-FBPW42-8, электронный термостат LZ-UXPW8 с удалённым управлением из приложения по Wi-Fi и проводные пульты LZ-UQPW2 и LZ-UQPG2, второй из них работает по Modbus RTU. Беспроводной пульт LZ-KNP и центральный LZ-UPW7 подключаются через блок управления LZ-FMM22.1, который поставляется с пультом HJPW. LZ-UPW7 ведёт группу до 64 фанкойлов, а в систему управления зданием фанкойл встраивается по Modbus RTU.
