Breezart 550FC Hybrid EZ5-220

Приточная установка с двумя нагревателями, водяным и электрическим, для объектов, где теплоноситель приходит с перебоями или его не хватает в мороз. Автоматика всегда начинает с более экономичного водяного нагрева, электронагреватель включается, только когда калорифер не справляется, и ровно на ту мощность, которой недостаёт до заданной температуры притока. Работать он может и в паре с калорифером, и самостоятельно.

Когда греет электричество

• Котёл с приоритетом ГВС переключился на горячее водоснабжение, и теплоноситель в калорифер больше не поступает. Электронагреватель включается сразу, установка не уходит в аварийное отключение, а после возобновления подачи сама возвращается к водяному нагреву.
• В межсезонье отопление отключено, а на улице холодно: приток греет электронагреватель.
• Мощности котельной не хватает на пиковую зимнюю нагрузку. В сильные морозы электрический преднагрев добирает недостающую мощность, и на выходе установки сохраняется заданная температура.
• Конденсационный котёл и низкотемпературная система с теплоносителем 40–55 °C: такой воды зимой мало для нагрева холодного наружного воздуха. Электронагреватель берёт на себя преднагрев, котёл остаётся в экономичном режиме.

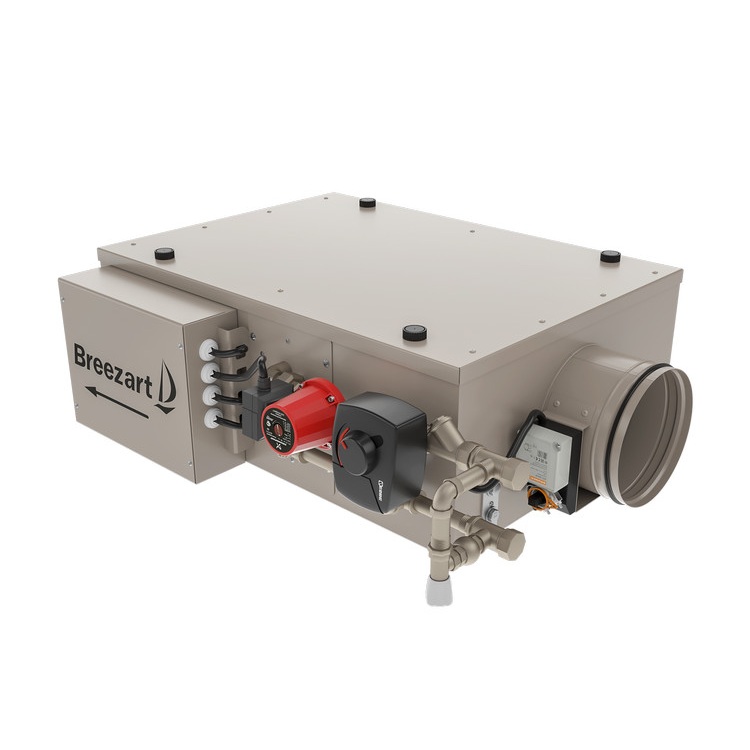

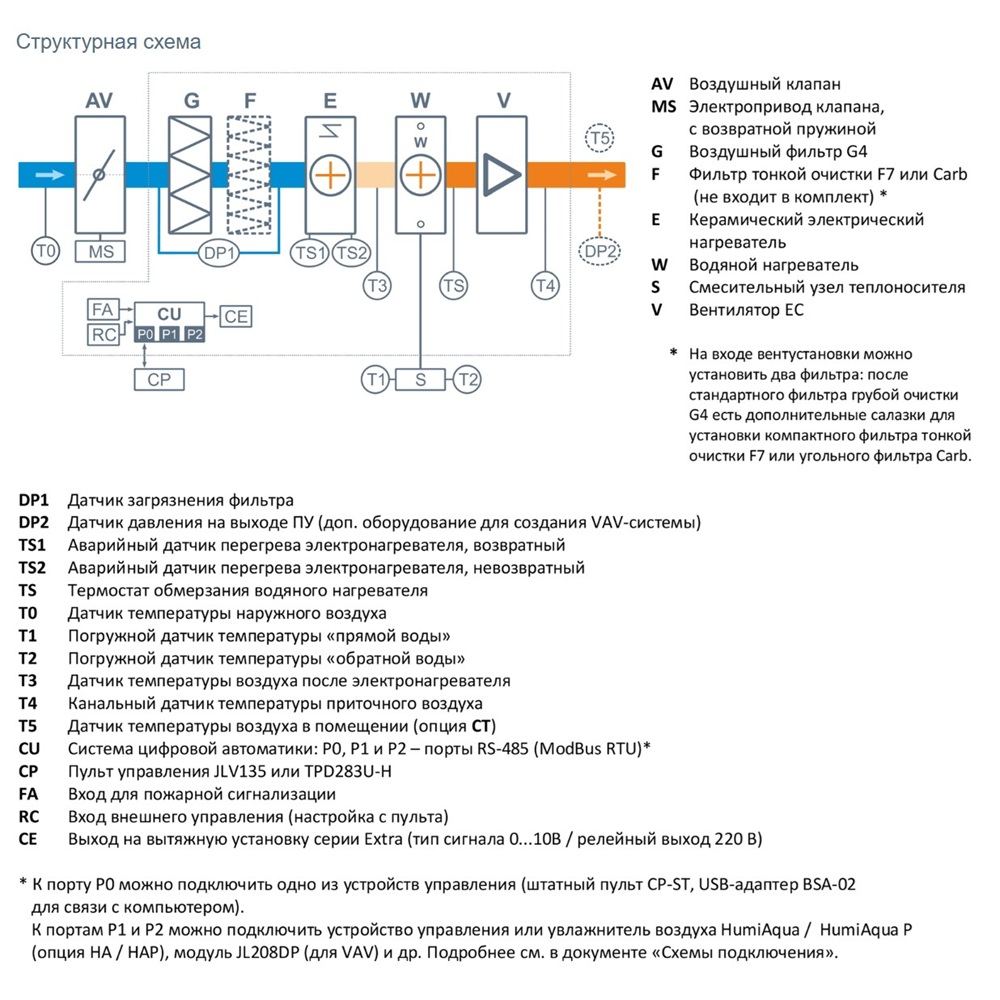

В поставку входят водяной калорифер W31 со смесительным узлом S3-20-4-1,6 с 2- или 3-ходовым клапаном, электрический нагреватель и EC-вентилятор с впередзагнутыми лопатками (исполнение FC) и настраиваемой производительностью. У EC-двигателя высокий КПД и высокий cos φ при малой реактивной составляющей, бесщёточная коммутация продлевает срок бесперебойной работы. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания; его можно отсоединить от установки и перенести к точке воздухозабора, чтобы при выключенной вентиляции холодный воздух не попадал в воздуховоды. На входе стоит фильтр G4 «EU4-600 Lux» размером 400-200-48, по заказу — фильтр M5. Корпус термо- и шумоизолирован минеральным волокном.

JetLogic и пульт JLV135

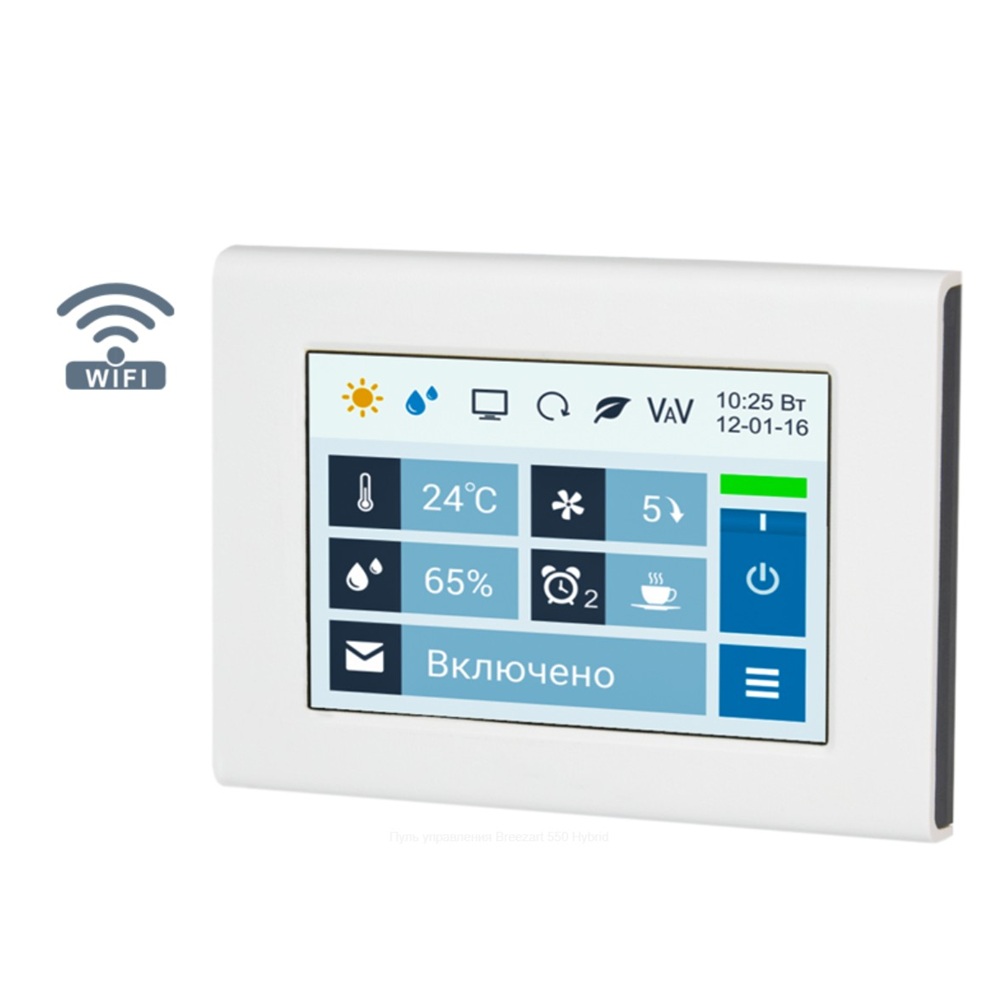

Цифровая автоматика на микропроцессоре ARM Cortex-M3 встроена в корпус и поставляется со всеми датчиками. Пульт JLV135 накладной, с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и встроенным Wi-Fi. Функции автоматики:

• нагрев притока до заданной температуры клапаном смесительного узла и защита калорифера от замораживания;
• догрев воздуха электронагревателем при недостаточной мощности водяного;
• 10 ступеней скорости вентилятора;
• с датчиком CO2 или VOC (опция) — поддержание заданного уровня параметра: скорость меняется по линейному закону, уставка задаётся с главного экрана;
• контроль загрязнённости фильтра цифровым датчиком давления;
• восемь недельных сценариев и часы реального времени;
• управление вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus либо сигналу 0–10 В, текущая влажность, уставка и диапазон регулирования — на пульте установки;
• VAV-система с модулем JL208DP;
• подключение к «умному дому» по ModBus RTU или ModBus TCP.

Веб-интерфейс входит штатно (опция WEB) и открывается с компьютера, смартфона или планшета в Google Chrome или Safari. Удалённо доступны управление температурой, скоростью и влажностью при наличии увлажнителя, расход воздуха в VAV-зонах, настройка и запуск сценариев, показания датчиков. Там же строятся графики температуры, влажности, мощности электронагревателя и других параметров, ведётся учёт электроэнергии, которую потребляет электронагреватель. Ошибки выводятся по отдельным узлам с расшифровкой кодов, а когда их нет, видна последняя возникшая; о неисправности приходит письмо на e-mail.

Опции и совместимое оборудование

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор, который держит температуру в помещении по дополнительному датчику.
• DC — выход «сухие контакты» для ККБ типа On/Off; PC — выход 0–10 В для инверторного ККБ. Опции DC и PC несовместимы друг с другом.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель, электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным Ethernet на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart Extra, сбалансированные по производительности.
• ALL HA, HA P — испарительные увлажнители с водяными нагревателями; Humi VP — паровые увлажнители.
• 550 Filter Case — корпус для фильтра тонкой очистки; G7C-M01 — дополнительный фильтр F7 или угольный (Carb) в корпусе установки; для той же цели подходят кассеты «F7-Comp-600» и «Carb-Comp-600».
• 550 DIST — распределительная камера для VAV-системы; JL208DP — модуль на 4 VAV-зоны с трубкой 1 м и адаптером.
