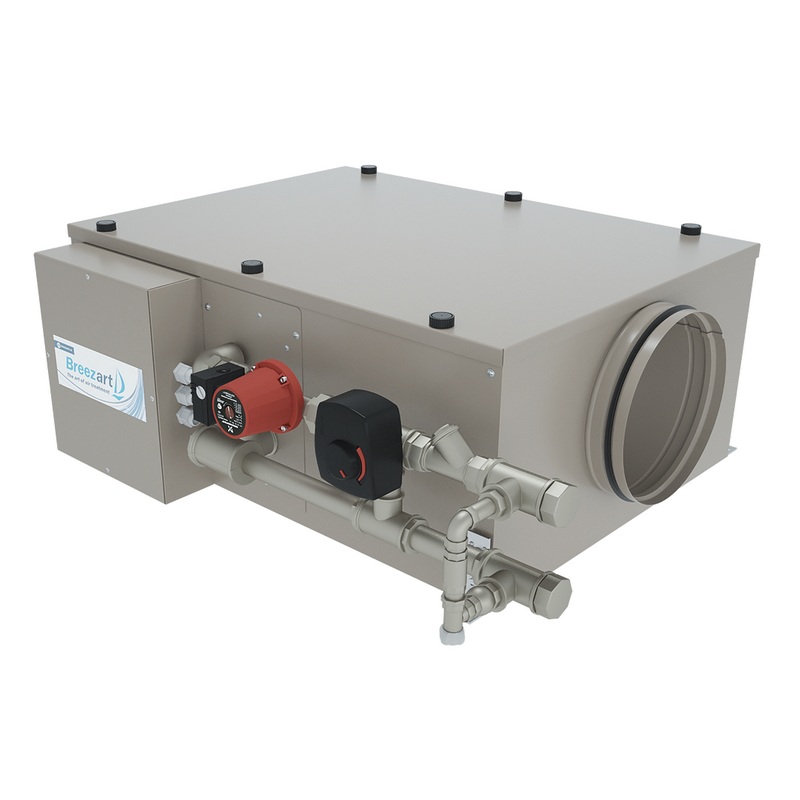

Breezart 1000FC Hybrid EZ10-220

Установка на круглых воздуховодах подаёт приточный воздух, подогретый водяным калорифером и встроенным электронагревателем. Приоритет всегда у более экономичного водяного нагрева, электрический включается при нехватке тепла от калорифера и строго на недостающую до уставки мощность, вместе с калорифером или отдельно от него.

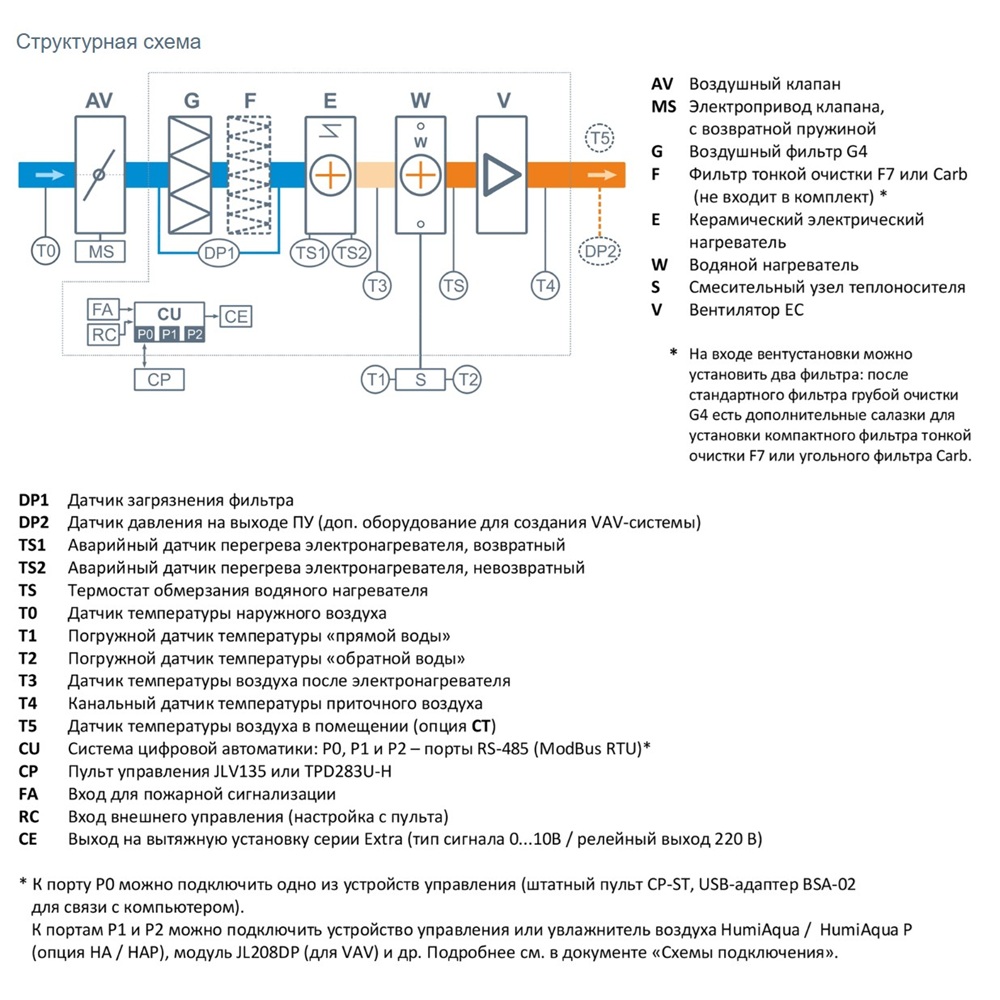

В поставку входят:

• водяной калорифер W42 со смесительным узлом S3-25-4-2,5 с 2- или 3-ходовым клапаном;
• электрический нагреватель;
• EC-вентилятор с впередзагнутыми лопатками (FC) и настраиваемой производительностью: высокий КПД, высокий cos φ при малой реактивной составляющей, долгий срок службы благодаря бесщёточной коммутации;
• воздушный клапан с электроприводом и возвратной пружиной, который перекрывает подачу при отключении питания;
• фильтр G4 «EU4-1000 Aqua» размером 490-250-48, по заказу — «M5-1000 Aqua»;
• автоматика JetLogic с датчиками и пульт JLV135 с Wi-Fi;
• корпус с термо- и шумоизоляцией из минерального волокна.

Клапан можно отсоединить и установить у точки воздухозабора: при выключенной вентиляции холодный воздух тогда не попадает в воздуховоды.

Перебои с теплоносителем

При котле с приоритетом ГВС подача воды на калорифер прекращается каждый раз, когда котёл греет горячую воду. Установка в этот момент сразу включает электронагреватель и не останавливается по аварии, а затем автоматически возвращается к водяному нагреву. Когда отопление отключено на межсезонье, приток греется только электричеством. Если мощности котельной мало для пиковой зимней нагрузки, в сильные морозы электрический преднагрев добирает недостающую мощность. С конденсационным котлом и низкотемпературным теплоносителем 40–55 °C калорифера зимой не хватает, и электронагреватель выполняет преднагрев, пока котёл работает в оптимальном режиме.

Автоматика

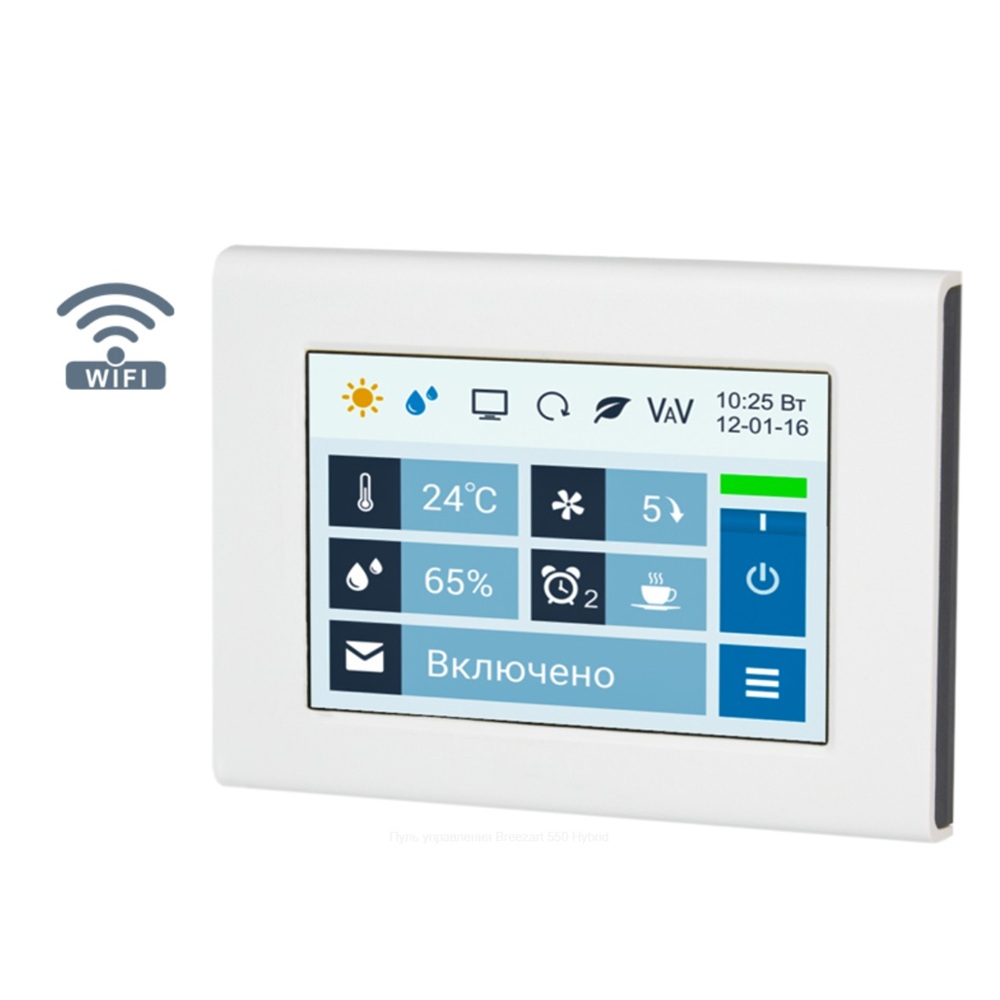

Контроллер JetLogic на ARM Cortex-M3 встроен в корпус. Пульт JLV135 накладной, экран цветной ёмкостный сенсорный, 3,5 дюйма, 480 × 320 точек, с модулем Wi-Fi. Автоматика:

• управляет клапаном смесительного узла, нагревая воздух до заданной температуры, и защищает калорифер от замораживания;
• догревает приток электронагревателем, когда мощности водяного недостаточно;
• регулирует скорость вентилятора в 10 ступенях;
• при подключении опционального датчика CO2 или VOC держит заданный уровень параметра, меняя скорость по линейному закону; уставка задаётся с главного экрана;
• контролирует загрязнённость фильтра цифровым датчиком давления;
• выполняет восемь недельных сценариев по часам реального времени;
• управляет вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или сигналу 0–10 В; влажность и диапазон регулирования задаются с пульта установки;
• с модулем JL208DP строит VAV-систему;
• подключается к «умному дому» по ModBus RTU или ModBus TCP.

Удалённое управление через веб-интерфейс входит штатно (опция WEB). С компьютера, смартфона или планшета в Google Chrome или Safari регулируются температура, скорость и влажность при наличии увлажнителя, задаётся расход воздуха в VAV-зонах, настраиваются и запускаются сценарии. Доступны показания датчиков, графики температуры, влажности, мощности электронагревателя и других параметров, учёт потреблённой электронагревателем энергии. Ошибки видны по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая; при неисправности приходит уведомление на e-mail.

Что подключается дополнительно

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — поддержание температуры в помещении по дополнительному датчику (каскадный регулятор).
• DC — «сухие контакты» для ККБ On/Off, PC — сигнал 0–10 В для инверторного ККБ; вместе эти опции не применяются.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель: электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным Ethernet на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart Extra, сбалансированные по производительности.
• ALL HA P — испарительные увлажнители с водяным пред- и постнагревателем; Humi VP — паровые увлажнители.
• 1000 Filter Case — корпус для фильтра тонкой очистки.
• JL208DP — модуль на 4 VAV-зоны, в комплекте трубка 1 м и адаптер.
