Breezart 2000FC Hybrid EZ15-380

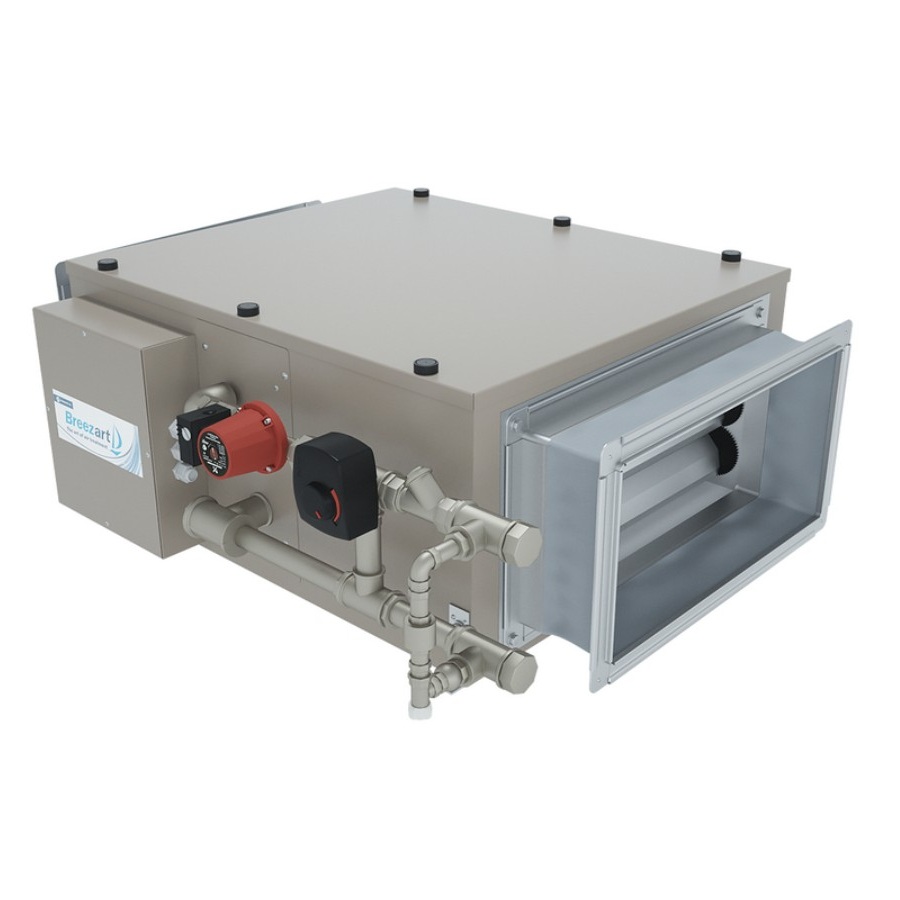

Приточная установка для прямоугольных воздуховодов, в которой воздух перемещают два EC-вентилятора, а греют водяной калорифер и встроенный электрический нагреватель. Автоматика всегда отдаёт приоритет водяному нагреву и подключает электронагреватель по необходимости, строго на ту мощность, которой не хватает до заданной температуры.

Возможности JetLogic

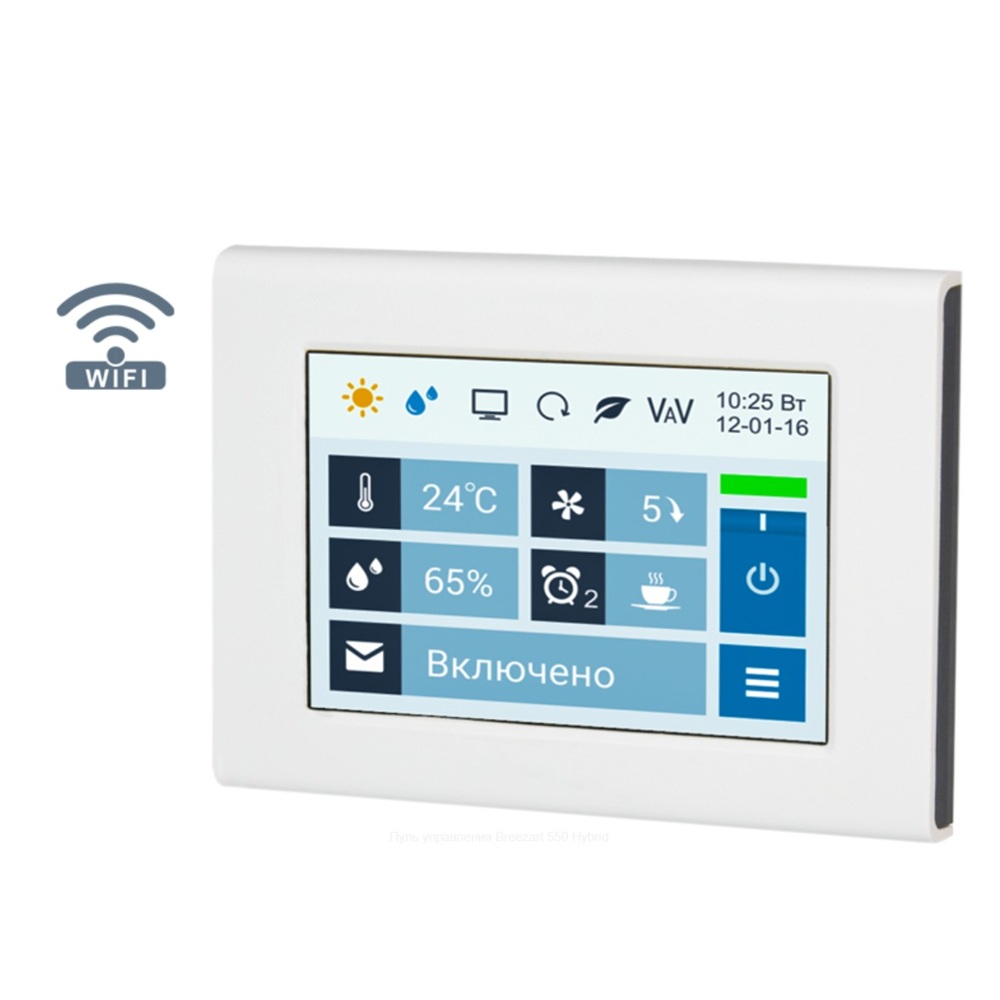

Цифровая автоматика на ARM Cortex-M3 встроена в корпус и поставляется со всеми датчиками и пультом JLV135. У пульта накладной корпус, цветной ёмкостный сенсорный экран 3,5 дюйма (480 × 320 точек) и встроенный Wi-Fi.

• Клапан смесительного узла нагревает воздух до заданной температуры, калорифер защищён от замораживания.
• При недостаточной мощности водяного нагревателя приток догревает электронагреватель.
• Скорость вентиляторов регулируется в 10 ступенях. С опциональным датчиком CO2 или VOC она меняется по линейному закону и держит уровень, заданный на главном экране.
• Цифровой датчик давления контролирует загрязнённость фильтра.
• Для работы по расписанию есть восемь недельных сценариев и часы реального времени.
• С пульта установки управляются вытяжной вентилятор и увлажнитель Breezart или Carel по Modbus либо 0–10 В: текущая влажность, уставка и диапазон регулирования.
• С модулем JL208DP установка работает в VAV-системе.
• К «умному дому» она подключается по ModBus RTU или ModBus TCP.

Штатный веб-интерфейс (опция WEB) открывается в Google Chrome или Safari с компьютера, смартфона или планшета. Через него:

• управляются температура, скорость и влажность при наличии увлажнителя;
• задаётся расход воздуха в VAV-зонах;
• настраиваются и запускаются сценарии;
• просматриваются показания датчиков и графики температуры, влажности, мощности электронагревателя и других параметров;
• ведётся учёт электроэнергии, потреблённой электронагревателем;
• выводятся ошибки по отдельным узлам с расшифровкой кодов, а при их отсутствии — последняя возникшая;
• приходит уведомление на e-mail о неисправности.

Зачем второй нагреватель

Котёл с приоритетом ГВС, переключаясь на горячую воду, перекрывает подачу теплоносителя в калорифер. Установка мгновенно переходит на электронагреватель, не допуская аварийной остановки, и сама возвращается к водяному нагреву, когда подача возобновится. Пока отопление отключено в межсезонье, приток греет электричество. Если котельной не хватает мощности на пиковую зимнюю нагрузку, в сильный мороз электрический преднагрев компенсирует нехватку мощности калорифера. Конденсационный котёл наиболее эффективен при теплоносителе 40–55 °C, которого зимой мало для холодного наружного воздуха; преднагрев электричеством оставляет котёл в экономичном режиме.

Комплектация и конструкция

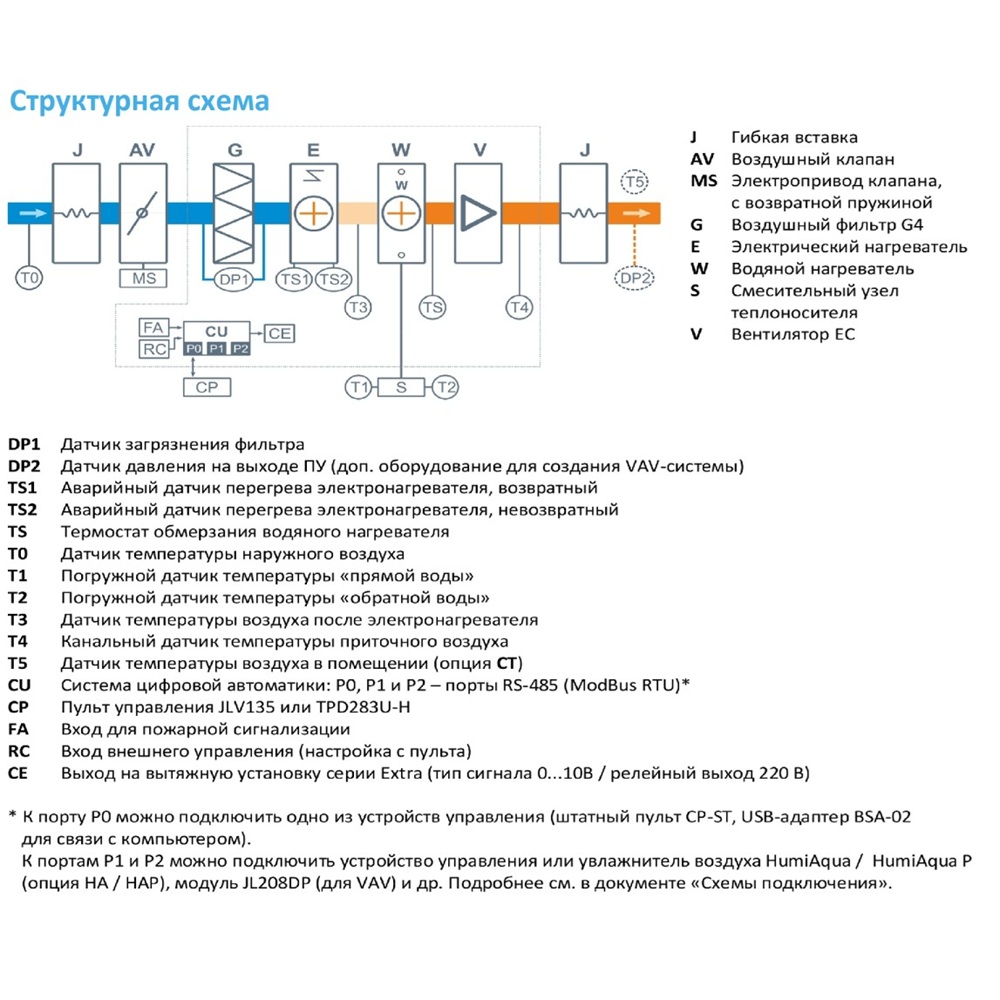

В поставке — водяной калорифер W52 со смесительным узлом S3-25-4-4 с 2- или 3-ходовым клапаном, электрический нагреватель и два EC-вентилятора FC с впередзагнутыми лопатками и настраиваемой производительностью. EC-двигатели отличаются высоким КПД и cos φ при малой реактивной составляющей, а бесщёточная коммутация продлевает срок их бесперебойной работы. Воздушный клапан с электроприводом и возвратной пружиной закрывает подачу при отключении питания; его можно отсоединить и перенести к точке воздухозабора, чтобы холодный воздух не заходил в воздуховоды при выключенной вентиляции. Фильтр G4 «EU4-2000 Aqua» размером 585-295-48 по заказу заменяется на «M5-2000 Aqua». Корпус термо- и шумоизолирован минеральным волокном.

Опции: HAP — управление увлажнителем с водяным пред- и постнагревателем; CT — каскадный регулятор температуры в помещении по дополнительному датчику; DC — «сухие контакты» для ККБ On/Off и PC — выход 0–10 В для инверторного ККБ, несовместимые между собой; GH — сигнал на включение котла или его переключение на повышенную мощность; электрический или водяной на пропиленгликоле предварительный нагреватель. Совместимы шлюз TPD-Gate на базе пульта TPD (Modbus RTU в Modbus TCP, проводной Ethernet), вытяжные установки Breezart Extra, сбалансированные по производительности (ALL EXTRA), испарительные увлажнители ALL HA P с водяным пред- и постнагревателем, паровые увлажнители Humi VP и модуль JL208DP на 4 VAV-зоны с трубкой 1 м и адаптером.
