Breezart 6000 Pool Pro

Приточно-вытяжная установка поддерживает микроклимат помещения бассейна в любую погоду: тепловой насос и противоточный рекуператор возвращают тепло вытяжного воздуха, автоматика JetLogic дозирует наружный воздух для осушения. Среди моделей Pool Pro это самая производительная, для которой предусмотрены электрические опции нагрева EH и PE.

Режимы работы

Рабочий режим включается, когда в бассейне есть люди, Дежурный — когда зал пуст: подача наружного воздуха прекращается, вентиляторы снижают скорость и шум. Температура задаётся отдельно для каждого режима. Режимы переключаются по сценариям с таймером, по датчику движения, от контроллера «умного дома», вручную с пульта или внешним выключателем; часы реального времени не сбрасываются при сбое питания. При долгом простое установка периодически проветривает зал, чтобы не появлялся запах.

Осушение

Влагу из зала уносит сухой наружный воздух, объём которого автоматика меняет по сезону и режиму. Конденсационный осушитель заказывается опцией и держит влажность в жаркую влажную погоду. Уставки влажности две: для холодного периода ниже, чтобы на холодных поверхностях не выпадал конденсат, для тёплого выше, что экономит энергию на осушении. Рециркуляция не даёт воздуху застаиваться.

Нагрев

Рекуперация трёхступенчатая. Двухкаскадный противоточный рекуператор из полипропилена с КПД 60–80 % устойчив к агрессивной среде бассейна, тепловой насос с тепловой мощностью компрессора 18,59 кВт нагревает приток в холодный период. Догрев до уставки — водяной калорифер со смесительным узлом. Если его мощности не хватает, автоматика подаёт сигнал конденсационному котлу на повышение температуры теплоносителя. Испаритель штатно защищён функцией LTP: при обмерзании открывается клапан перепуска горячих газов. EC-вентиляторы EBM-Papst в режиме CAV сохраняют расход воздуха по мере засорения фильтров; допустимое сопротивление сети воздуховодов — до 400 Па.

Автоматика и пульт

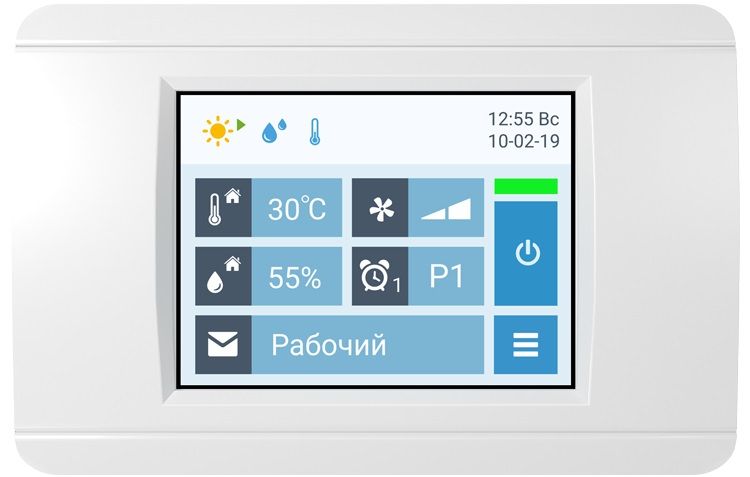

JetLogic оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H. Возможности автоматики:

• сценарии автоматического переключения Рабочего и Дежурного режимов, ручное переключение и переключение внешними выключателями;
• часы реального времени с сохранением при сбое питания;
• раздельная температура для Рабочего и Дежурного режимов, по температуре воды — с опцией WT;
• раздельная влажность для тёплого и холодного периода;
• регулируемая подача наружного воздуха для осушения ассимиляцией;
• показания всех датчиков температуры и влажности, цифровые датчики загрязнения фильтров с индикацией от 0 до 100 %;
• управление ККБ разного типа, работа с котлом, который меняет температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по ModBus RTU или ModBus TCP;
• автоматическая перенастройка и продолжение работы при некритических неисправностях.

Веб-интерфейс открывается в Google Chrome или Safari с компьютера или смартфона. Удалённо переключаются Рабочий и Дежурный режимы, задаются температура и влажность для режимов, настраиваются сценарии. Там же видны показания датчиков, состояние узлов, ошибки по узлам с расшифровкой кодов (при исправной работе — последняя ошибка) и графики температуры, влажности и других параметров. О неисправности или загрязнении фильтров приходит уведомление по e-mail. Дополнительно подключаются пульт VPD-132N-H (IP65, промышленный дизайн) и панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Опции к заказу

• CAV, штатно: вентиляторы держат постоянный расход, компенсируя рост сопротивления засоряющихся фильтров;
• LTP, штатно: оттаивание испарителя, с CH, CE, CQ и CA не сочетается;
• PH: избыточное тепло осушения через водяной конденсатор идёт на нагрев воды в бассейне, а насос, фильтр-грязевик, обратный клапан и трубы покупаются отдельно;
• WT: если вода холоднее воздуха, уставка температуры воздуха смещается вслед за температурой воды на величину, заданную с пульта, и испарение снижается;
• PW: водяной преднагреватель-ограничитель доводит наружный воздух до −15 °C в холодном климате; смесительный узел в составе опции, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы — отдельно; несовместима с PE;
• PE — выход управления дополнительным электрокалорифером до 6 кВт на входе притока; выносная или встроенная секция электрокалорифера — отдельно, при выносной фильтр ставится в секцию;
• EH — электрический калорифер до 6 кВт вместо водяного;
• AR — управление «тёплыми» клапанами для холодного климата;
• GHP — сигнал на включение котла или его переключение на повышенную мощность; несовместима с EH;
• CH — переключение тепло-холод: охлаждение и дополнительное осушение притока до 17–20 °C;
• CE — внешний воздушный конденсатор и переключение тепло-холод для охлаждения в жару; CQ — вариант с выносным водоохлаждаемым конденсатором;
• CA — переключение тепло-холод воздушными клапанами, только горизонтальное исполнение;
• CF — дополнительный фреоновый охладитель и управление ККБ старт/стоп, ККБ и трубы — отдельно;
• CW — водяной охладитель вместо CF, нужен чиллер;
• SR — рециркуляция и конденсационное осушение в режиме «Лето+» для регионов с высокой влажностью, наружный воздух — по санитарным нормам; несовместима с CH.

Охлаждение с опцией CH возможно, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. CF, CW, CH, CE, CQ и CA взаимоисключающие. На габариты могут повлиять PW, CA, CF и CW, поэтому при заказе с ними уточните размеры установки.

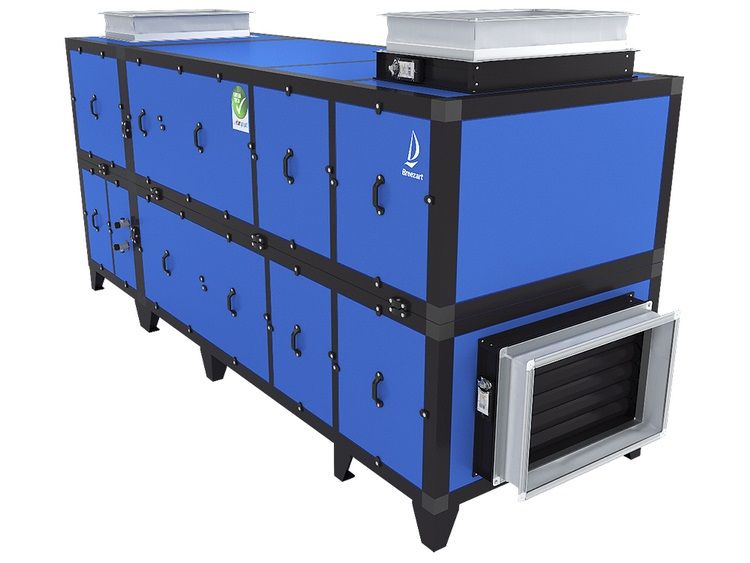

Корпус и исполнение

Корпус термо- и шумоизолированный. В нём фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы на патрубках. Исполнения: PB — напольное горизонтальное, MPB — напольное смешанное, в нём входы и выходы могут быть на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, заказывается корпус уменьшенной ширины или высоты. Установка разбирается, заносится по частям через стандартные дверные проёмы и собирается в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
