Breezart 4500 Pool Pro

Вентустановка для плавательного бассейна поддерживает температуру и влажность зала при любой погоде с минимальным расходом энергии. Тепло вытяжного воздуха возвращают противоточный рекуператор и тепловой насос, влагу уносит дозированный приток наружного воздуха. Допустимое сопротивление сети воздуховодов — до 400 Па.

Режимов работы два. В Рабочем, когда в бассейне есть люди, автоматика держит заданные температуру и влажность; в Дежурном, когда зал пуст, подача наружного воздуха прекращается, вентиляторы замедляются и шумят меньше. Режим меняется по сценариям с таймером, по датчику движения, от контроллера «умного дома», вручную с пульта или внешним выключателем. Если бассейном долго не пользуются, установка периодически включает проветривание, чтобы в зале не появлялся запах.

Осушение зала

Влагу удаляет ассимиляция: объём притока и вытяжки автоматика подбирает по сезону и режиму. В жаркую влажную погоду влажность удерживает конденсационный осушитель, он заказывается опцией. Уставок влажности две — для тёплого и холодного периода. Зимняя ниже, чтобы на холодных поверхностях не выпадал конденсат, летняя выше, и осушение расходует меньше энергии. Постоянная рециркуляция не даёт воздуху застаиваться у холодных поверхностей.

Три ступени рекуперации

Первые две ступени — двухкаскадный пластинчатый противоточный рекуператор из полипропилена с КПД 60–80 %: материал выдерживает агрессивную среду бассейна. Третья — тепловой насос, тепловая мощность компрессора которого 16,59 кВт; в холодный период он экономично нагревает приток. Оставшийся нагрев берёт на себя водяной калорифер со смесительным узлом, а если его мощности мало, автоматика подаёт конденсационному котлу сигнал поднять температуру теплоносителя. От обмерзания испаритель холодильной машины штатно защищает функция LTP с клапаном перепуска горячих газов. EC-вентиляторы EBM-Papst работают в режиме CAV и сохраняют расход воздуха по мере засорения фильтров.

JetLogic

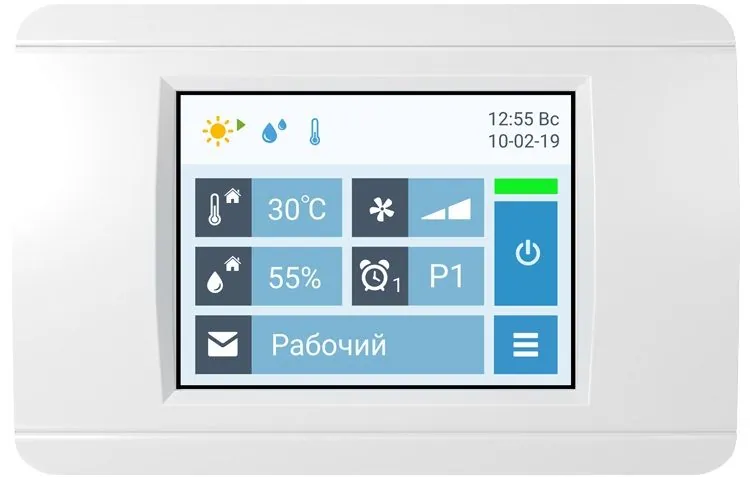

Автоматика оснащена всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H с экраном 2,8 дюйма. Она переключает Рабочий и Дежурный режимы по настроенным сценариям, вручную или от внешних выключателей и ведёт часы реального времени, которые не сбрасываются при сбое питания. Температура задаётся отдельно для каждого режима, с опцией WT — по температуре воды; влажность — отдельно для тёплого и холодного периода. Подачу наружного воздуха автоматика регулирует для экономичного осушения, на пульте видны показания всех датчиков температуры и влажности, а цифровые датчики показывают загрязнение приточного и вытяжного фильтров от 0 до 100 %. JetLogic управляет ККБ разного типа, работает с котлом, который повышает или снижает температуру теплоносителя по внешним условиям, подключается к локальной сети для управления с компьютера и к «умному дому» по ModBus RTU или ModBus TCP. При некритической неисправности система перенастраивается и продолжает работать.

Веб-интерфейс открывается в Google Chrome или Safari на компьютере или смартфоне и даёт удалённо:

• переключать Рабочий и Дежурный режимы;
• задавать температуру и влажность для режимов;
• настраивать сценарии;
• смотреть показания датчиков и состояние узлов;
• видеть ошибки по узлам с расшифровкой кодов, а при исправной работе — последнюю ошибку;
• строить графики температуры, влажности и других параметров;
• получать на e-mail уведомления о неисправности или загрязнении фильтров.

Кроме штатного пульта, подключаются VPD-132N-H с защитой IP65 в промышленном дизайне и дополнительная панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Опции по задачам

• Штатно: CAV — постоянный расход воздуха; LTP — оттаивание испарителя, несовместима с CH, CE, CQ и CA.
• Вода бассейна: PH — водяной конденсатор отдаёт воде избыточное тепло осушения, насос, фильтр-грязевик, обратный клапан и трубы покупаются отдельно; WT — температура воздуха следует за температурой воды со смещением с пульта, если вода холоднее воздуха, и испарение снижается.
• Холодный климат: PW — водяной преднагреватель-ограничитель на входе притока греет наружный воздух до −15 °C, смесительный узел в составе опции, а насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы покупаются отдельно; PE — выход управления дополнительным электрокалорифером до 6 кВт, выносная или встроенная секция электрокалорифера покупается отдельно, при выносной фильтр стоит в ней, с PW не сочетается; AR — управление «тёплыми» клапанами.
• Электрический нагрев: EH — электрокалорифер мощностью до 6 кВт вместо водяного.
• Котёл: GHP — сигнал на включение котла или переход на повышенную мощность, несовместима с EH.
• Охлаждение, одна опция из шести: CH меняет местами испаритель и конденсатор и охлаждает приток с дополнительным осушением до 17–20 °C; CE с внешним воздушным конденсатором и CQ с выносным водоохлаждаемым охлаждают и в жару; CA переключает тепло-холод воздушными клапанами, только в горизонтальном исполнении; CF — фреоновый охладитель с управлением ККБ старт/стоп, ККБ и трубы отдельно; CW — водяной охладитель, нужен чиллер.
• Влажный климат: SR переключает установку на рециркуляцию с наружным воздухом по санитарным нормам и конденсационное осушение в режиме «Лето+», несовместима с CH.

Охлаждение с CH работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. Опции PW, CA, CF и CW могут изменить габариты: при заказе с ними уточните размеры установки.

Корпус

Термо- и шумоизолированный корпус вмещает рекуператор, тепловой насос, водяной калорифер со смесительным узлом, вентиляторы, фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы и цифровую автоматику. Исполнение напольное: горизонтальное PB или смешанное MPB, у смешанного входы и выходы могут располагаться на боковых панелях. Под узкое или низкое помещение, например под чашей бассейна, выпускается корпус уменьшенной ширины или высоты. Установку можно разобрать, пронести по частям через стандартные дверные проёмы и собрать в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
