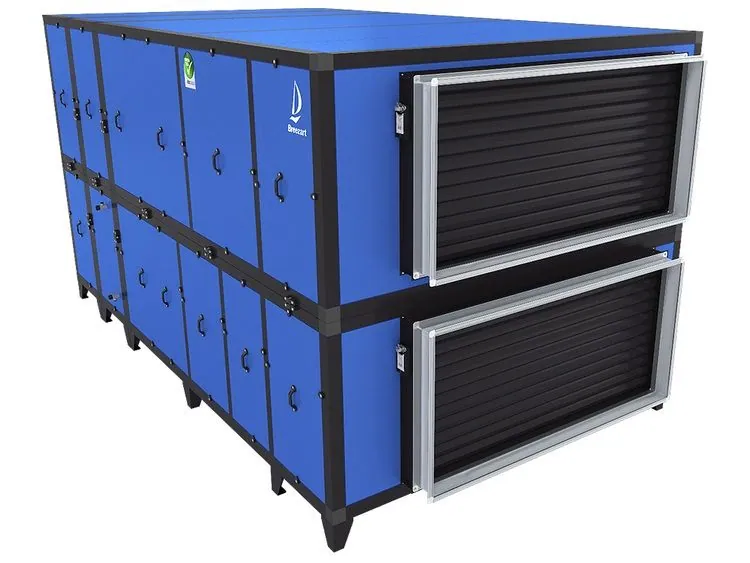

Breezart 20000 Pool Pro (без смесительного узла)

Вентустановка поддерживает микроклимат помещения бассейна в любую погоду: тепло вытяжного воздуха возвращают рекуператор и тепловой насос, влагу уносит дозированный наружный воздух. Смесительный узел водяного калорифера в поставку не входит.

Автоматика JetLogic

Автоматика оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H. Возможности:

• сценарии автоматического переключения Рабочего и Дежурного режимов, ручное переключение и переключение внешними выключателями, а также по таймеру, датчику движения или от контроллера «умного дома»;
• часы реального времени, которые не сбрасываются при сбое питания;
• температура отдельно для Рабочего и Дежурного режимов, с опцией WT — по температуре воды;
• влажность отдельно для тёплого и холодного периода;
• регулируемая подача наружного воздуха для осушения ассимиляцией;
• показания всех датчиков температуры и влажности, цифровые датчики загрязнения приточного и вытяжного фильтров с индикацией от 0 до 100 %;
• управление ККБ разного типа, работа с котлом, который повышает или снижает температуру теплоносителя по внешним условиям;
• подключение к локальной сети и управление с компьютера;
• подключение к «умному дому» по ModBus RTU или ModBus TCP;
• автоматическая перенастройка и продолжение работы при некритических неисправностях.

С компьютера или смартфона установка доступна через веб-интерфейс в Google Chrome или Safari:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для каждого режима;
• настройка сценариев;
• показания датчиков и состояние узлов;
• ошибки по узлам с расшифровкой кодов, при исправной работе — последняя ошибка;
• графики температуры, влажности и других параметров;
• уведомления по e-mail о неисправности или загрязнении фильтров.

Дополнительно подключаются пульт VPD-132N-H с защитой IP65 в промышленном дизайне и панель VPD-173N с экраном 7 дюймов (IP65, только главный экран).

Режимы

Рабочий режим — для бассейна с людьми, Дежурный — для пустого зала: подача наружного воздуха прекращается, вентиляторы замедляются, шум снижается. При долгом простое установка периодически включает проветривание, чтобы в зале не появлялся запах.

Тепло и влажность

Двухкаскадный противоточный рекуператор из полипропилена с КПД 60–80 % стоек к агрессивной среде бассейна; третья ступень рекуперации — тепловой насос, который экономично нагревает приток в холодный период. До уставки воздух догревает водяной калорифер. При нехватке его мощности автоматика подаёт сигнал конденсационному котлу на повышение температуры теплоносителя. Испаритель штатно защищён функцией LTP: при обмерзании открывается клапан перепуска горячих газов.

Объём сухого наружного воздуха для осушения автоматика меняет по сезону и режиму, конденсационный осушитель заказывается опцией для жаркой влажной погоды. Уставки влажности две: зимняя ниже, чтобы на холодных поверхностях не выпадал конденсат, летняя выше, и на осушение тратится меньше энергии. Рециркуляция не даёт воздуху застаиваться у холодных поверхностей. EC-вентиляторы EBM-Papst в режиме CAV сохраняют расход по мере засорения фильтров.

Совместимые опции

• CAV — постоянный расход воздуха, штатно;
• LTP — оттаивание испарителя, штатно; несовместима с CH, CE, CQ, CA;
• PH — водяной конденсатор для нагрева воды в бассейне избыточным теплом осушения; насос, фильтр-грязевик, обратный клапан и трубы — отдельно;
• WT — температура воздуха по температуре воды, когда вода холоднее воздуха, со смещением с пульта; испарение снижается;
• PW — водяной преднагреватель-ограничитель на входе притока, нагрев наружного воздуха до −15 °C в холодном климате; смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы — отдельно;
• AR — управление «тёплыми» клапанами для холодного климата;
• GHP — сигнал на включение котла или переход на повышенную мощность;
• CH — переключение тепло-холод: охлаждение и осушение притока до 17–20 °C;
• CE — внешний воздушный конденсатор и переключение тепло-холод для охлаждения в жару; CQ — вариант с выносным водоохлаждаемым конденсатором;
• CA — переключение тепло-холод воздушными клапанами, только в горизонтальном исполнении;
• CF — дополнительный фреоновый охладитель и управление ККБ старт/стоп, ККБ и трубы — отдельно;
• CW — водяной охладитель, альтернатива CF, требуется чиллер;
• SR — рециркуляция с наружным воздухом по санитарным нормам и конденсационное осушение в режиме «Лето+» для регионов с высокой влажностью; несовместима с CH.

Опции охлаждения CF, CW, CH, CE, CQ и CA взаимоисключающие. Охлаждение с CH работает, только пока температура наружного воздуха или воздуха в помещении не выше 32 °C. Опции PW, CA, CF и CW могут изменить габариты: при заказе с ними уточните размеры установки.

Корпус и монтаж

Корпус термо- и шумоизолированный; в нём фильтры G4 на входе притока и вытяжки, воздушные клапаны с электроприводом и возвратной пружиной на входе притока и выходе вытяжки, фланцы, цифровая автоматика. Конденсационный осушитель и фреоновый охладитель — опции. Исполнение напольное: горизонтальное PB или смешанное, у смешанного входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, выпускается корпус уменьшенной ширины или высоты. Для заноса через стандартные дверные проёмы установку разбирают на части и собирают в венткамере; сборку и пусконаладку на объекте могут выполнить специалисты производителя.
