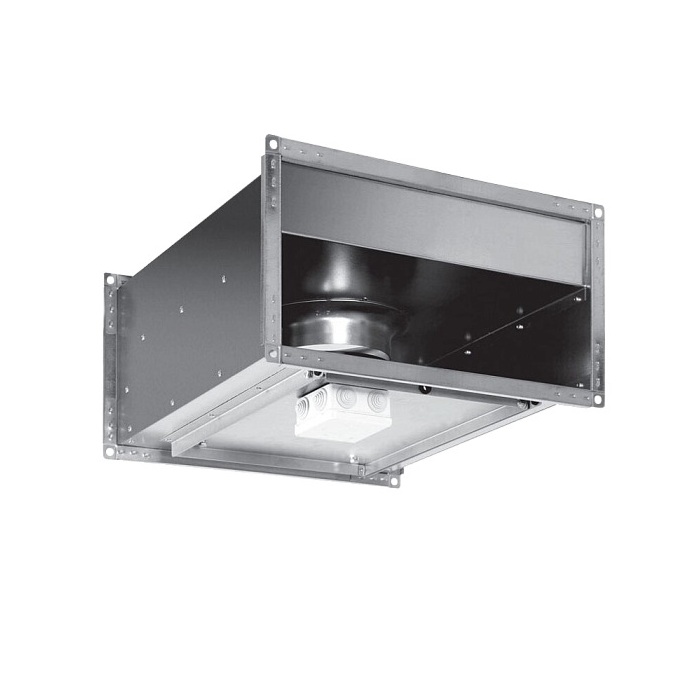

Energolux SDR-B 70-40 M3 EC

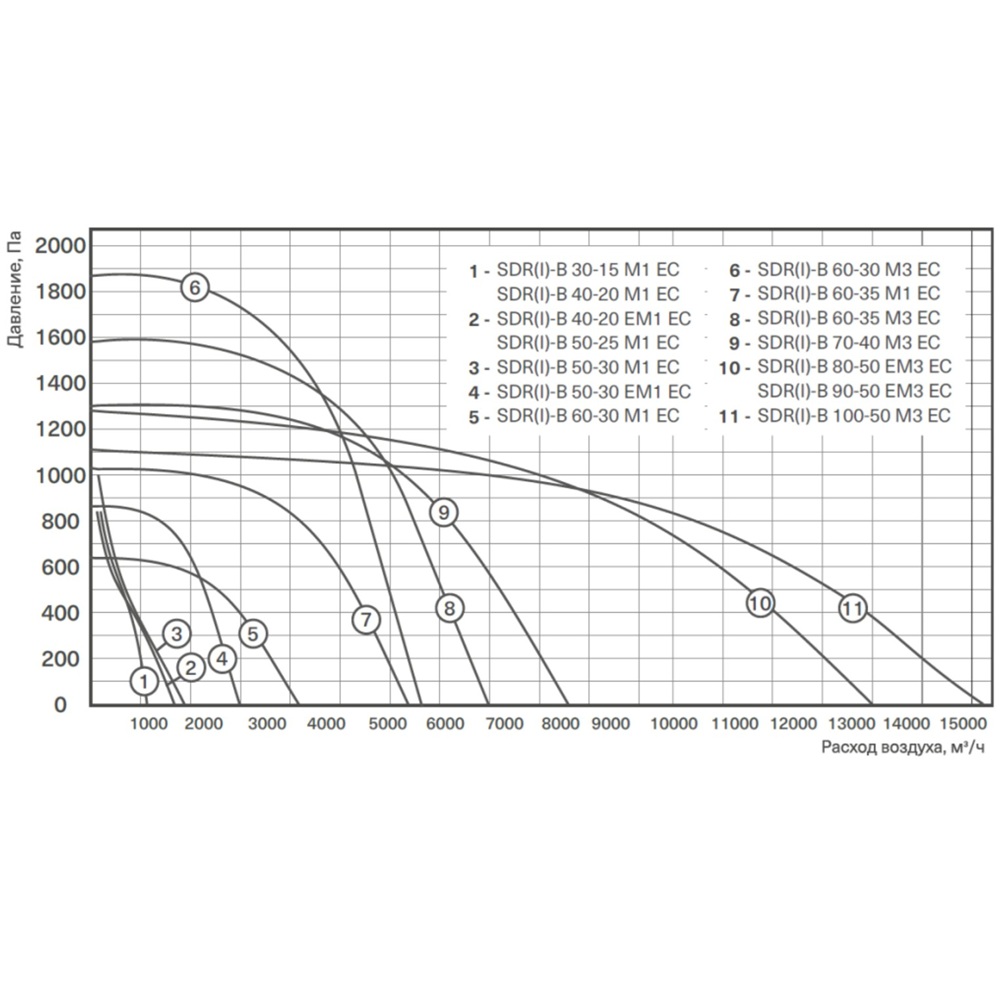

Канальный вентилятор Energolux SDR-B 70-40 M3 EC предназначен для перемещения воздуха в прямоугольных воздуховодах сечением 700 × 400 мм. Модель рассчитана на системы, где требуется управляемая производительность и преодоление заметного сопротивления сети: рабочий напор достигает 1280 Па.

Вентилятор оснащён мотор-колесом MES: рабочее колесо с назад загнутыми лопатками соединено с двигателем с внешним ротором. Электродвигатель постоянного тока с постоянными магнитами и встроенным регулятором скорости поддерживает управление от внешнего устройства через коммутирующий контроллер. Это позволяет включать вентилятор в систему автоматики здания или использовать внешний сигнал для изменения режима работы. Тип управляющего сигнала и совместимость автоматики необходимо проверить до подключения.

Конструкция и обслуживание

Корпус выполнен из оцинкованной стали и рассчитан на установку в составе приточной или вытяжной вентиляционной сети. Сервисная крышка открывает доступ к рабочему колесу и двигателю без демонтажа вентилятора из воздуховода, что упрощает осмотр, очистку и техническое обслуживание.

Мотор и рабочее колесо статически и динамически сбалансированы в двух плоскостях. Электродвигатель имеет степень защиты IP54, клеммная колодка — IP55. Эти классы не делают оборудование пригодным для установки под открытым небом без защиты: вентилятор следует предохранять от прямого воздействия осадков, затопления и струй воды.

Условия выбора и монтажа

Для подключения требуется трёхфазная сеть 380 В, поэтому монтаж и подключение должны выполняться с учётом схемы электропитания и требований к защитной аппаратуре. Перемещаемый воздух не должен нагреваться выше +50 °C. При подборе системы учитывайте сопротивление фильтров, решёток, шумоглушителей и воздуховодов: максимальные расход и давление не достигаются одновременно и зависят от характеристик сети.
