Energolux SDR-B 60-30 M3 EC

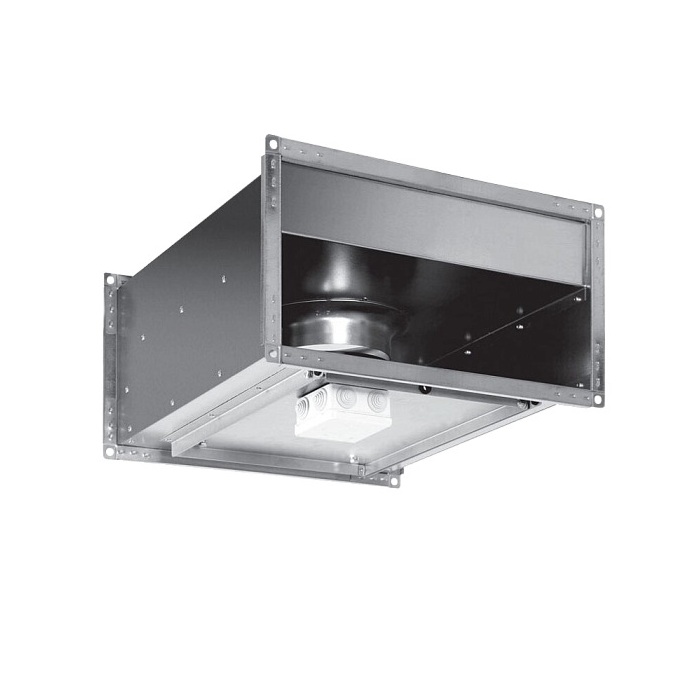

Канальный вентилятор Energolux SDR-B 60-30 M3 EC предназначен для перемещения воздуха в прямоугольных воздуховодах сечением 600 × 300 мм. В основе конструкции — мотор-колесо MES с EC-двигателем постоянного тока, внешним ротором и встроенным регулятором скорости.

Рабочее колесо с назад загнутыми лопатками установлено вместе с двигателем в одном узле. Электронный коммутирующий контроллер принимает сигнал от внешних устройств, поэтому скорость вращения можно регулировать без отдельного внешнего регулятора. Для подключения требуется трёхфазная сеть 380 В, 50 Гц.

Конструкция и обслуживание

Корпус выполнен из оцинкованной стали. Сервисная крышка обеспечивает прямой доступ к рабочему колесу и двигателю — это упрощает осмотр, очистку и выполнение работ внутри вентилятора без демонтажа всего корпуса из вентиляционной системы.

Двигатель и рабочее колесо статически и динамически сбалансированы в двух плоскостях. Такая балансировка снижает вероятность вибраций, возникающих из-за дисбаланса вращающегося узла. Клеммная колодка имеет отдельную степень защиты IP55, корпус электродвигателя — IP54.

Условия выбора и эксплуатации

Модель рассчитана на работу в системах, где требуется канальный вентилятор для прямоугольного воздуховода и доступно управление внешним сигналом. При подборе необходимо учитывать трёхфазное электропитание и совместить монтажное сечение с каналом 600 × 300 мм.

Максимальная температура перемещаемого воздуха — 50 °C. Вентилятор не предназначен для перемещения воздуха, температура которого выше этого значения. Степень защиты IP54 защищает электродвигатель от пыли в ограниченном объёме и водяных брызг, но не заменяет герметичное исполнение для контакта с направленной струёй воды.

Сервисная крышка, встроенное управление скоростью и исполнение с EC-двигателем делают модель пригодной для вентиляционных установок, где требуется регулярное обслуживание и изменение производительности по внешнему управляющему сигналу.
