Серии VRF Mitsubishi Heavy Industries
VRF-система регулирует расход хладагента в соответствии с нагрузкой отдельных помещений. К одному холодильному контуру подключают внутренние блоки разных типов, а для каждой зоны задают собственную температуру и график. Такой принцип удобен в зданиях, где помещения отличаются по назначению, площади и времени использования.

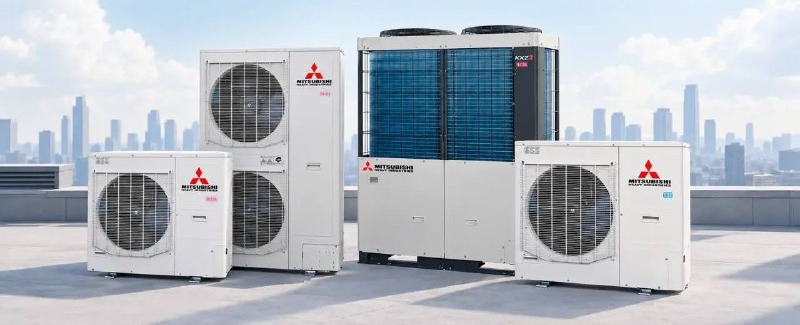

В обзоре ГК «АЯК» линейка Mitsubishi Heavy Industries разделена по масштабу объекта: Mini-VRF Micro KX для небольших жилых и коммерческих помещений, компактная KXZ Lite для домов, гостиниц и офисов, полноразмерные VRF для крупных зданий, а также системы на R32 для проектов с повышенными требованиями к экологическим характеристикам. Фактический ассортимент страницы позволяет рассмотреть четыре серии подробнее: Micro KX, KXZ Lite, KXZ2 и KXZR2.
Micro KX: компактная VRF для небольших объектов
Micro KX — двухтрубная система Heat Pump: все подключенные внутренние блоки одновременно работают либо на охлаждение, либо на обогрев. Серия рассчитана на коттеджи, большие квартиры, небольшие офисы, магазины и другие объекты, для которых обычной мультисплит-системы уже недостаточно, а полноразмерная VRF избыточна.
На странице iclim.ru представлены наружные блоки FDC121KXZEN1, FDC140KXZEN1 и FDC155KXZEN1 с холодопроизводительностью 12,1, 14 и 15,5 кВт. Модель определяет предел подключения: до 8 или 10 внутренних блоков. Для этой группы указана суммарная длина трубопроводов до 100 м и перепад высот до 30 м, если наружный блок расположен выше внутренних. Это не общие пределы всей серии Micro KX: у более мощных модификаций параметры отличаются.
У моделей KXZEN1 на странице указан R410A. В актуальном российском портфеле есть отдельные версии Micro KX на R32 с суффиксом -W. Совпадение базового индекса не означает взаимозаменяемость: совместимость наружных и внутренних блоков, разветвителей и автоматики проверяют по таблицам конкретного поколения.
KXZ Lite: упрощенная конфигурация для умеренной нагрузки
KXZ Lite занимает промежуточное положение между Micro KX и стандартной KXZ2. Это также двухтрубная система Heat Pump, но с другим балансом возможностей и стоимости. Она подходит объектам, где требуется 22,4 или 28 кВт холода, а большое количество зон и предельная длина магистрали не нужны.
В каталоге представлены FDC224KXZPE1 и FDC280KXZPE1. К каждому наружному блоку можно подключить до восьми внутренних; суммарная длина трубопроводов достигает 150 м, допустимый перепад высот — до 30 м. Для охлаждения производитель указывает расширенный верхний предел наружной температуры +50 °C. Серия относится к портфелю на R410A и востребована в небольших и средних гостиницах, офисах, магазинах и многоквартирных домах с ограниченным числом обслуживаемых зон.
KXZ2: стандартная серия для средних и крупных зданий
KXZ2 — основная полноразмерная двухтрубная платформа Heat Pump. Она предназначена для объектов, где все помещения обычно требуют одного режима: охлаждения летом или обогрева в переходный период. Каскадирование наружных модулей позволяет наращивать производительность одной системы, а развитая топология трасс упрощает размещение оборудования в многоэтажных зданиях.
Активный ассортимент iclim.ru включает модели FDC280KXZE2–FDC560KXZE2 с холодопроизводительностью от 28 до 56 кВт. В полном ряду производителя KXZ2 мощность системы может достигать 168 кВт при объединении трёх наружных модулей, а число внутренних блоков — 80. Для серии заявлена суммарная длина трубопроводов до 1000 м и перепад высот до 90 м при расположении наружного блока выше. Конкретный предел подключения зависит от мощности и состава комбинации: например, отдельные модели меньшей производительности допускают повышенный коэффициент загрузки, но его подтверждают расчётом.
KXZR2: одновременное охлаждение и обогрев
KXZR2 отличается трёхтрубной схемой Heat Recovery. В одной системе часть помещений может охлаждаться, а другая — обогреваться; тепло перераспределяется между зонами. Такое решение особенно уместно в гостиницах, бизнес-центрах, жилых комплексах и зданиях с разной ориентацией фасадов, где тепловая нагрузка заметно меняется даже в течение одного дня.
На странице представлены модели FDC224KXZRE2–FDC670KXZRE2 с холодопроизводительностью от 22,4 до 67 кВт. Предел подключения составляет от 29 до 71 внутреннего блока в зависимости от модели. Для KXZR2 указана суммарная длина трубопроводов до 1000 м и перепад между наружным и внутренними блоками до 50 м при верхнем расположении наружного модуля. Для распределения потоков хладагента трёхтрубной системе требуются специальные контроллеры: состав узлов определяют при проектировании.
R32, R410A и новое поколение KXZ3
В портфеле Mitsubishi Heavy Industries одновременно присутствуют поколения на R32 и R410A. Представленные в этом фильтре Micro KX без суффикса -W, а также KXZ Lite, KXZ2 и KXZR2 относятся к платформам на R410A. Хладагент влияет не только на экологические показатели, но и на конструкцию, допустимые внутренние блоки, средства безопасности и правила монтажа. Поэтому оборудование разных поколений нельзя объединять без прямого подтверждения производителя.
Mitsubishi Heavy Industries развивает полноразмерную серию KXZ3 на R32. На момент проверки наружные блоки KXZ3 не были представлены среди активных товаров этого фильтра, поэтому их параметры не перенесены на модели KXZ2. Если проект ориентирован на R32, доступность KXZ3 и совместимых внутренних блоков следует уточнить до подготовки спецификации.
Внутренние блоки и управление Superlink
В ассортимент входят кассетные FDT, FDTC, FDTW, FDTS и FDTQ, канальные FDU, FDUM и FDUT, настенные FDK, подпотолочные FDE и напольные блоки. Форм-фактор выбирают по архитектуре помещения, требуемому напору, высоте потолка, допустимому уровню шума и способу распределения воздуха. Производительность внутренних блоков не складывают механически: проектировщик учитывает коэффициент подключения и одновременность нагрузок.
Сеть Superlink связывает внутренние блоки, индивидуальные пульты и центральные контроллеры. Систему можно разделить на группы по арендаторам и расписаниям, подключить к диспетчеризации здания или организовать централизованное управление большим числом зон. Совместимость контроллеров, шлюзов и внутренних блоков также зависит от поколения оборудования.
Как выбрать серию
- Micro KX выбирают для компактного объекта с небольшим числом зон и приоритетом R32.
- KXZ Lite подходит для умеренной нагрузки, когда достаточно восьми внутренних блоков и не нужна километровая трасса.
- KXZ2 используют в средних и крупных зданиях с большим количеством помещений, если вся система может работать в одном режиме.
- KXZR2 выбирают, когда разные зоны должны одновременно охлаждаться и обогреваться.
Окончательный подбор начинается с расчёта теплопритоков и теплопотерь по каждому помещению. Затем определяют требуемые режимы, суммарную и пиковую нагрузку, проверяют длины трасс и перепады высот, выбирают внутренние блоки, автоматику и средства диспетчеризации. Такой расчёт позволяет сравнивать серии по условиям конкретного здания, а не только по номинальной мощности наружного блока.
