Восемь кабинетов — не обязательно восемь наружных блоков. Для офиса или большого дома можно поставить один мощный мульти-сплит либо компактную VRF-систему. На плане оба решения выглядят похоже: один блок снаружи, несколько — внутри. Но фреоновые трассы, пределы длины и логика управления у них разные.
Выбор начинается не с цены наружного блока. Сначала мы наносим на план все помещения, рассчитываем их нагрузки и ищем место для оборудования. После этого становится видно, выдержит ли мульти-сплит лучевую разводку или объект уже требует магистральной сети mini-VRF.
Как устроена трасса мульти-сплита

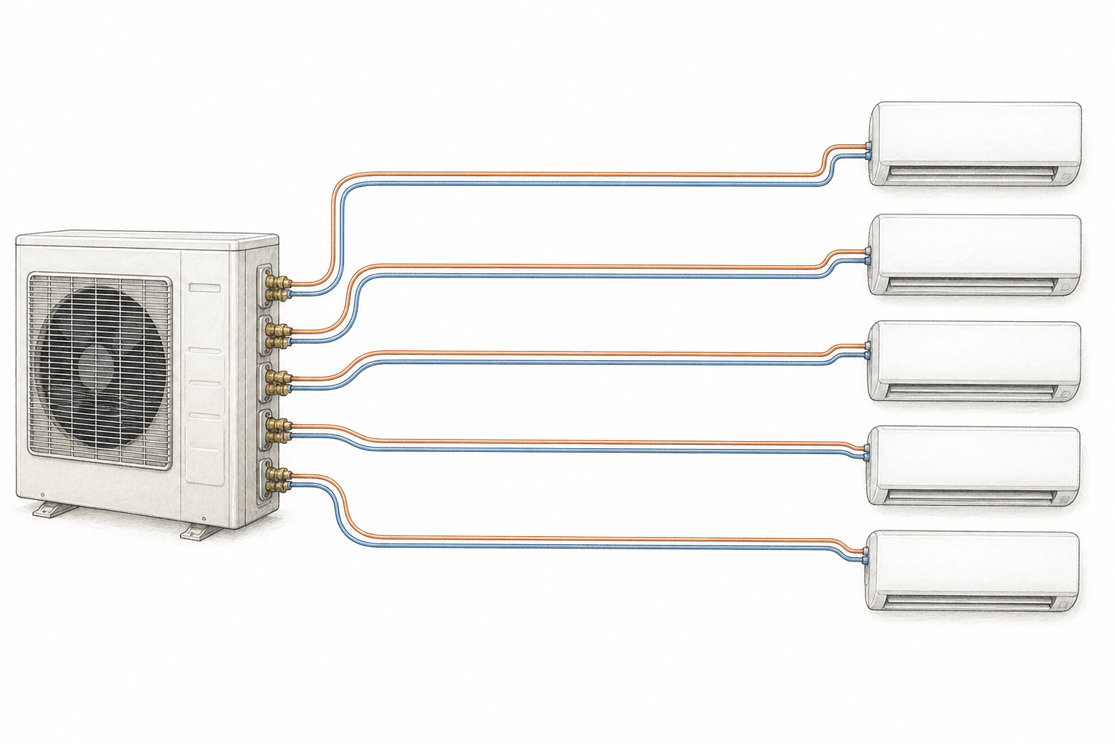

У классического мульти-сплита на корпусе наружного блока есть отдельная пара штуцеров для каждого внутреннего. От него расходятся самостоятельные жидкостная и газовая трубы: одна пара в спальню, другая в кабинет, третья в гостиную.
Такую топологию называют лучевой. Она понятна монтажнику и удобна на компактном объекте: каждая ветвь легко прослеживается, а соединения сосредоточены у блоков. Но общая длина меди быстро растёт. Если четыре комнаты находятся в 18 м от наружного блока, по зданию пройдёт не 18, а около 72 м парных трасс без учёта подъёмов и монтажного запаса.
У каждой модели заданы три разных ограничения:
- максимальная длина одной ветви;
- сумма длин всех ветвей;
- допустимый перепад высоты между наружным и внутренними блоками, а иногда и между внутренними.
Например, для Daikin 5MXM90 указаны до 25 м от наружного до внутреннего блока, до 75 м суммарно и до 15 м перепада между наружным и внутренним. Это характеристика конкретной серии, а не предел для любого мульти-сплита.
Чем отличается mini-VRF

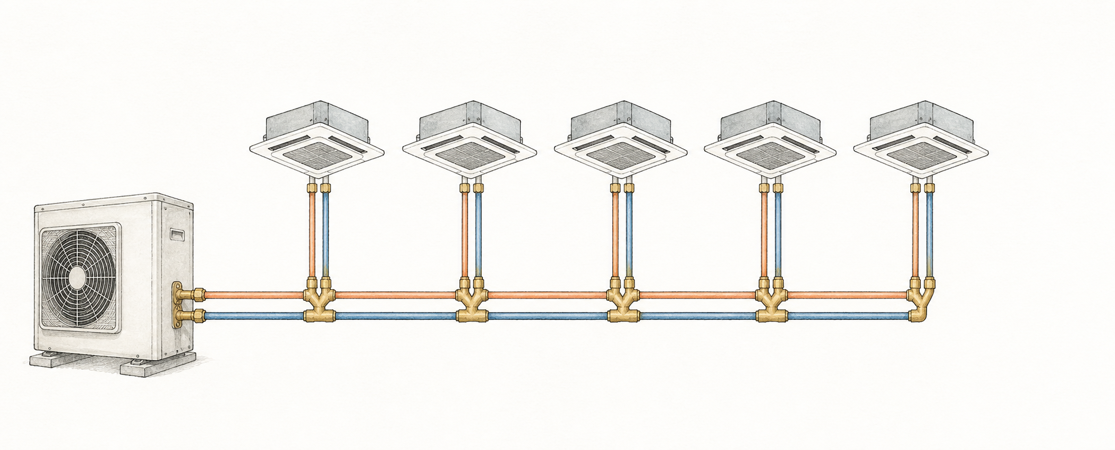

От наружного блока mini-VRF выходит общая жидкостная и газовая магистраль. По пути она разветвляется через заводские Y-образные соединители — рефнеты. После каждого разветвления диаметр труб уменьшается в соответствии с подключённой ниже мощностью.

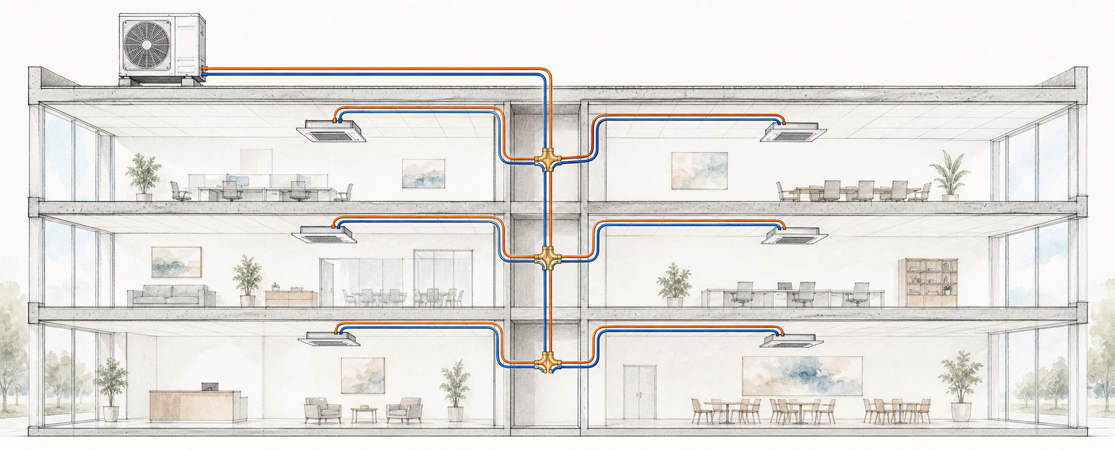

Главное преимущество такой сети — общие участки. Трубы от двора до технической шахты и по коридору не приходится повторять для каждого кабинета. От магистрали к внутренним блокам остаются сравнительно короткие отводы.
Трассу нельзя собирать как обычный водопровод. Диаметры, ориентацию рефнетов, расстояния до поворотов и допустимую длину после первого разветвления берут из руководства выбранной серии. Самодельный тройник меняет распределение хладагента и мешает возврату масла.
Почему наружный блок можно отнести дальше
Коммерческая система рассчитана на разветвлённую сеть и располагает большим запасом по длинам и высоте. В каталоге Daikin для VRV IV S с VRV-внутренними блоками приведены до 300 м общей длины, 120 или 150 м самой длинной трассы в зависимости от мощности и до 50 м перепада, когда наружный блок стоит выше. После первого разветвления действует отдельный предел 40 м.
Эти цифры объясняют типичный проект: наружный блок ставят за зданием или на крыше, хотя до дальнего кабинета около 50 м. Но сначала проверяют весь маршрут и положение блоков. У компактной модификации, другой серии или при подключении бытовых внутренних блоков пределы могут быть ниже.
| Что проверяем | Мульти-сплит Daikin 5MXM90 | Пример mini-VRF Daikin VRV IV S |
|---|---|---|
| Наибольшая фактическая длина до внутреннего блока | 25 м | 120–150 м в зависимости от мощности |
| Суммарная длина труб | 75 м | до 300 м |
| Перепад наружный–внутренний | 15 м | до 50 м при наружном блоке выше |
| Разводка | Отдельная пара к каждому блоку | Общая магистраль с рефнетами |
Таблица показывает порядок различий на двух конкретных линейках. Для проекта мы сверяем актуальный технический каталог, программу подбора и инструкцию именно к выбранному индексу оборудования.
Восемь блоков — ещё не готовый критерий
Число помещений помогает отсеять варианты, но не определяет ответ в одиночку. У бытовых мульти-сплитов есть модели на пять или шесть портов; восемь помещений могут потребовать два наружных блока. Mini-VRF допускает больше внутренних устройств, однако их суммарная индексная мощность должна попадать в разрешённый коэффициент подключения.
Сравнивают не сумму паспортных номиналов, а расчётные нагрузки. Кабинеты редко достигают пика одновременно: утром нагревается один фасад, после обеда — другой. VRF регулирует производительность компрессора и распределяет хладагент по запросу, но это не разрешение подключать произвольную мощность. Производитель задаёт диапазон сочетаний и минимальное число работающих блоков.
Есть и эксплуатационное ограничение. Обычный двухтрубный mini-VRF, как и тепловой насосный мульти-сплит, работает для связанных помещений в одном общем режиме — охлаждение либо отопление. Индивидуальные уставки доступны, а одновременный холод и тепло — нет. Для противоположных режимов нужна система с рекуперацией и другой архитектурой.
Где проходит граница по стоимости
Универсального правила «после шестого блока VRF дешевле» нет. На коротких лучах мульти-сплит выигрывает простотой и стоимостью оборудования. На протяжённом плане цена повторяющихся пар меди, изоляции, коробов и проходок постепенно съедает эту разницу.
Мы сравниваем два сметных маршрута на одном плане:
- Считаем длину каждой пары мульти-сплита от наружного блока до помещения.
- Для mini-VRF считаем общие участки магистрали, ответвления и рефнеты.
- Добавляем кабель, дренаж, огнезаделку проходок, дозаправку и подъём оборудования.
- Проверяем, можно ли обслужить соединения и заменить блок без вскрытия отделки.
- Сопоставляем не только монтаж, но и пусконаладку, автоматику и будущий ремонт.
| Статья затрат | Мульти-сплит | Mini-VRF |
|---|---|---|
| Наружное оборудование | Обычно дешевле на небольшом объекте | Дороже и требует проектного подбора |
| Медные трубы | Много длинных отдельных пар | Общая магистраль сокращает повторяющиеся участки |
| Фасад и шахты | Толстый пучок трасс у наружного блока | Две магистральные трубы до первого разветвления |
| Соединения | В основном у наружного и внутренних блоков | Появляются рефнеты и паяные узлы |
| Пусконаладка | Проще | Опрессовка, вакуумирование, адресация и настройка сети |
| Ремонт | Отказ ветви локальнее | Ошибка общей магистрали влияет на несколько помещений |
Mini-VRF начинает выглядеть убедительнее, когда лучи получаются длинными, трассы идут общим коридором, наружный блок нужно вынести далеко или число внутренних блоков превышает возможности одной бытовой машины. Мульти-сплит сохраняет преимущество при компактной планировке, коротких ветвях и небольшом количестве помещений.
Что проверить до окончательного выбора
Нужно оставить место не только для наружного блока. Рефнеты mini-VRF прячут за доступными люками, магистралям обеспечивают нормативную изоляцию, а дренаж рассчитывают отдельно от фреоновой сети. На крыше проверяют ветровую и снеговую обстановку, вибрацию, сервисные проходы и возможность подъёма компрессорного блока.
В большом доме важны минимальный шум и работа при малой нагрузке ночью. В офисе — централизованное управление, учёт расписаний и ограничение локальных уставок. Для обоих объектов нужно оценить последствия остановки единственного наружного блока: один аккуратный фасад означает общую точку отказа.
Итог даёт не количество логотипов на фасаде, а план трасс. Если отдельные лучи короткие и помещаются в лимиты, мульти-сплит остаётся рациональным. Если трубы десятки метров идут одним маршрутом, пересекают этажи и собирают восемь кабинетов, магистральная mini-VRF обычно расходует пространство и медь разумнее. Точную границу показывает адресный расчёт двух вариантов по одной и той же планировке.
