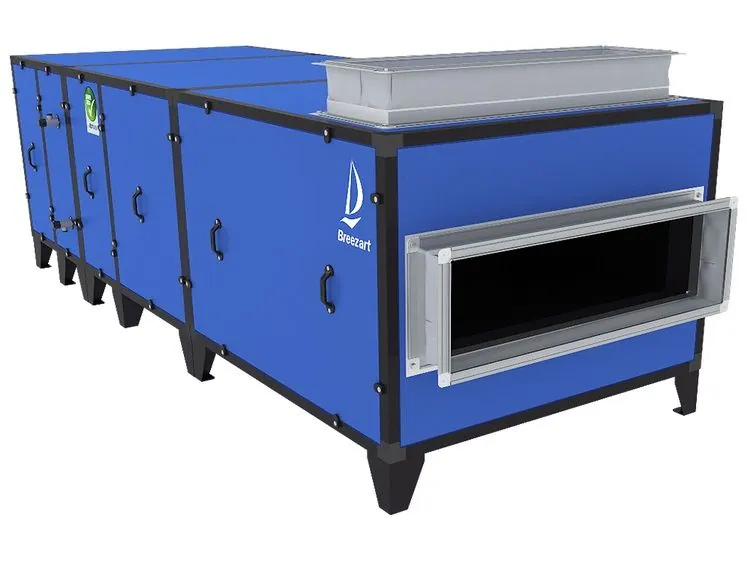

Breezart 8000 Pool DH VF

Одна из старших вентустановок серии Pool DH VF для вентиляции, осушения и воздушного отопления бассейна. Встроенный конденсационный осушитель работает на компрессоре мощностью 25,12 кВт по теплу и 4,32 кВт по электричеству, EC-вентилятор работает на сеть воздуховодов сопротивлением до 400 Па. Нагрев — водяной.

Влагу установка удаляет в первую очередь наружным воздухом, который подаётся через внешние клапаны с пропорциональным регулированием. Летом приток идёт прямотоком, доля наружного воздуха — до 95 %, компрессор включается при избыточной влажности снаружи. Зимой подмес ограничен санитарной нормой, и расход тепла на подогрев ниже. Переключение Зима — Лето происходит по датчику наружной температуры, соотношение притока и рециркуляции для каждого режима задаётся с пульта.

Вытяжного вентилятора в установке нет: полноценная система вентиляции получается только с отдельной вытяжной установкой и внешними клапанами с пропорциональным регулированием. Автоматика управляет вытяжным вентилятором синхронно сигналом 0–10 В, совместима вытяжная установка Extra с клапаном и приводом с возвратной пружиной (ExtP).

Охлаждение и тепло конденсации

С опцией CE к установке подключается внешний воздушный конденсатор с переключением тепло-холод. Избыточное тепло сбрасывается наружу, приточный и рециркуляционный воздух охлаждается при любой наружной температуре, а Осушение и Охлаждение переключаются автоматически. CRE даёт тот же внешний конденсатор с регулируемой рекуперацией тепла конденсации, CQ заменяет CE выносным водоохлаждаемым конденсатором. Тепло осушения и охлаждения можно направить на нагрев воды в бассейне через водяной конденсатор PH.

Остальные опции:

• CAV — постоянный расход воздуха, штатно: вентилятор компенсирует рост сопротивления засоряющегося фильтра;
• LTP — оттаивание испарителя, штатно;
• CF — дополнительный фреоновый охладитель и управление ККБ;
• CW — дополнительный водяной охладитель вместо CF;
• WT — уставка температуры воздуха по температуре воды в бассейне;
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель;
• AR — управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP — сигнал котлу на включение или переход на повышенную мощность при нехватке тепла.

Водяной нагреватель поддерживает температуру на выходе или в помещении. Установка работает с котлами, которые меняют температуру теплоносителя по наружным условиям.

Автоматика и веб-интерфейс

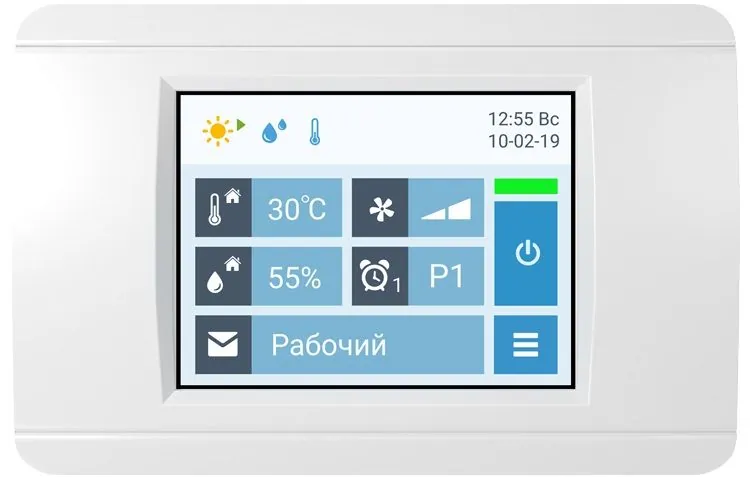

Комплект поставки — автоматика JetLogic с датчиками и цветной сенсорный пульт TPD-283U-H 2,8 дюйма. Отдельно подключается пульт VPD-132N-H промышленного дизайна с защитой IP65. Функции автоматики:

• переключение Рабочего и Дежурного режимов по сценариям, вручную, от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• температура для Рабочего и Дежурного режимов;
• влажность для тёплого и холодного периода;
• регулируемая подача наружного воздуха для осушения ассимиляцией;
• показания датчиков температуры, влажности, загрязнения фильтра;
• локальная сеть и управление с компьютера под Windows;
• «умный дом» по Modbus RTU или Modbus TCP;
• управление ККБ разного типа, в том числе сигналом 0–10 В.

В Дежурном режиме вентилятор замедляется, EC-двигатель потребляет пропорционально меньше, наружный воздух не подаётся, по таймеру настраивается периодическое проветривание. Включается режим с пульта, выключателем, по таймеру или датчику движения.

Веб-интерфейс работает в Google Chrome или Safari на компьютере и смартфоне:

• переключение Рабочего и Дежурного режимов;
• показания датчиков и состояние узлов;
• ошибки по узлам с расшифровкой кодов, при исправной работе — последняя возникшая;
• уведомления по e-mail о неисправности;
• температура и влажность для разных режимов;
• настройка сценариев;
• графики температуры, влажности и других параметров.

Корпус коррозионностойкий, с двойной антикоррозионной защитой. Теплообменники покрыты силоксаном TF Guard: покрытие стойко к химическим средам, бактерицидно, коррозионная стойкость — 6000 часов. Варианты корпуса: PB — напольное горизонтальное, MPB — напольное смешанное, VB — вертикальное. В MPB и VB входы и выходы могут быть на боковых панелях; для узкого или низкого помещения, например под чашей бассейна, корпус выполняется уже или ниже.
