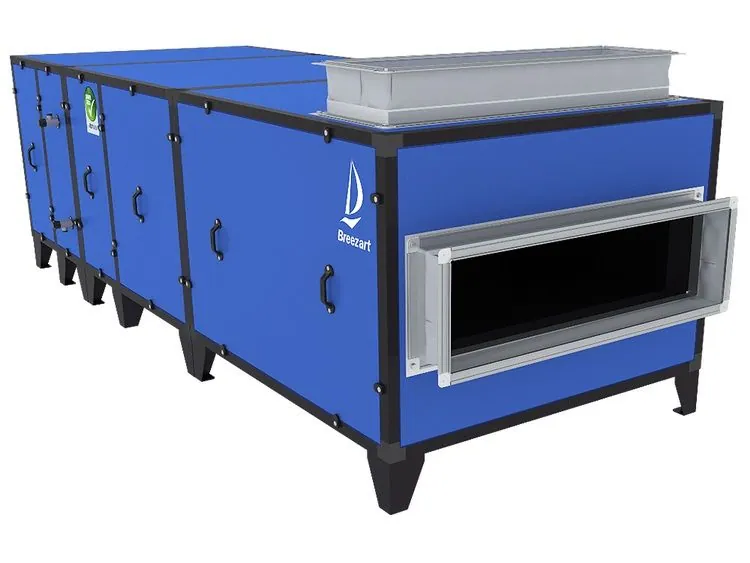

Breezart 10000 Pool DH VF

Старшая и самая производительная модель линейки Pool DH VF. В корпусе установки для бассейна объединены конденсационный осушитель, водяной нагреватель и EC-вентилятор, а влагу она удаляет двумя способами: сухим наружным воздухом и компрессором.

Вытяжного вентилятора в корпусе нет. В систему дополнительно входят отдельная вытяжная установка и внешние клапаны с пропорциональным регулированием — без них вентиляция неполная. Синхронную работу вытяжного вентилятора автоматика задаёт сигналом 0–10 В. В пару подходит вытяжная установка Extra с клапаном и приводом с возвратной пружиной (ExtP).

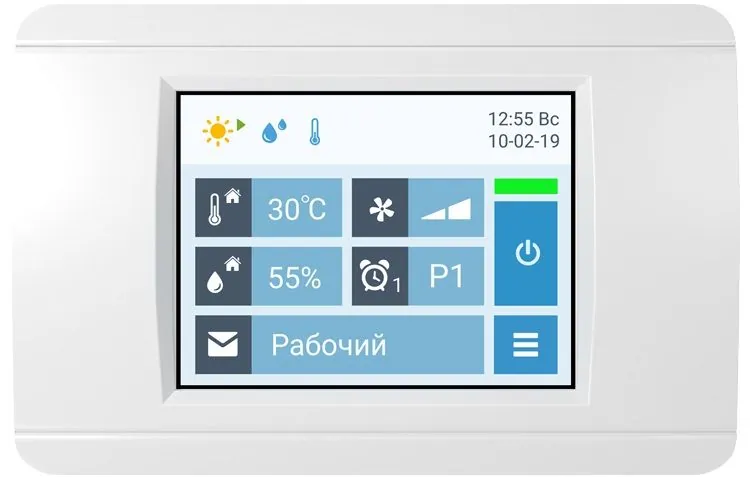

Пульт TPD-283U-H с цветным сенсорным дисплеем 2,8 дюйма и датчики входят в поставку. Для технического помещения доступен VPD-132N-H: тоже цветной и сенсорный, но в промышленном дизайне с защитой IP65.

Осушение и отопление

Доля наружного воздуха зависит от сезона. В холодный период его ровно столько, сколько требуют санитарные нормы, — так снижается расход тепла на подогрев. В тёплый период установка переключается на прямоток: до 95 % притока — наружный воздух, влага уходит ассимиляцией, компрессор осушителя подключается лишь при избытке влаги снаружи. Сезонный режим выбирает датчик наружной температуры, соотношение притока и рециркуляции для Зимы и Лета выставляется с пульта.

Воздушное отопление обеспечивает водяной нагреватель: он держит заданную температуру на выходе или в помещении. Котлы, которые меняют температуру теплоносителя по наружным условиям, с установкой совместимы, а при нехватке тепла опция GHP подаёт котлу сигнал на включение или повышенную мощность.

Автоматика JetLogic

Пользователю доступны:

1. Сценарии, по которым Рабочий и Дежурный режимы меняются автоматически, плюс ручное переключение и внешние выключатели.
2. Часы реального времени, сохраняющие ход при сбое питания.
3. Отдельная температура для Рабочего и для Дежурного режима.
4. Отдельная влажность для тёплого и для холодного периода года.
5. Регулирование подачи наружного воздуха для осушения ассимиляцией влаги.
6. Показания всех датчиков — температуры, влажности, загрязнения фильтра.
7. Работа в локальной сети с управлением с компьютера под Windows.
8. Интеграция в «умный дом» по Modbus RTU или Modbus TCP.
9. Управление ККБ разного типа, в том числе сигналом 0–10 В.

Дежурный режим включается, когда бассейн пустует: с пульта, выключателем, по таймеру или датчику движения. Скорость вентилятора падает, а вместе с ней пропорционально и потребление EC-двигателя, наружный воздух перекрывается, по таймеру можно задать периодическое проветривание.

Веб-интерфейс открывает доступ к установке с компьютера или смартфона в Google Chrome или Safari. Из браузера меняют режим, уставки температуры и влажности для разных режимов и сценарии, следят за показаниями датчиков, состоянием узлов и графиками температуры, влажности и других параметров. Коды ошибок расшифровываются по узлам, при исправной работе можно посмотреть последнюю ошибку, а о неисправности приходит письмо на e-mail.

Опции

Штатные — CAV, при котором вентилятор держит расход постоянным и компенсирует засорение фильтра, и LTP, оттаивание испарителя. По заказу:

• нагрев — PW (водяной преднагреватель-ограничитель), GHP (сигнал котлу);
• вода бассейна — PH (водяной конденсатор, отдающий воде избыточное тепло осушения и охлаждения), WT (температура воздуха по температуре воды);
• охладители — CF (фреоновый с управлением ККБ), CW (водяной, вместо CF);
• конденсаторы — CE (внешний воздушный с переключением тепло-холод: тепло сбрасывается наружу, приточный и рециркуляционный воздух охлаждается при любой температуре снаружи, Осушение и Охлаждение переключаются автоматически), CRE (внешний воздушный с регулируемой рекуперацией тепла конденсации), CQ (выносной водоохлаждаемый с переключением тепло-холод, вместо CE);
• холодный климат — AR (управление «тёплыми» клапанами).

Против агрессивной среды бассейна у корпуса двойная антикоррозионная защита, у теплообменников — силоксановое покрытие TF Guard: стойкое к химическим средам, бактерицидное, с коррозионной стойкостью 6000 часов. Корпус изготавливается в исполнениях PB (напольное горизонтальное), MPB (напольное смешанное) и VB (вертикальное), у двух последних входы и выходы бывают на боковых панелях. Под чашу бассейна или в другое узкое либо низкое помещение делается корпус уменьшенной ширины или высоты.
