Breezart 6000 Pool Cool

Приточно-вытяжная установка для бассейна в регионах с жарким и морским климатом. Среди моделей Pool Cool это самый крупный типоразмер, к которому подключаются электрические калориферы: опции EH и PE доступны до 6000 включительно.

Холодильная машина

Встроенная холодильная машина охлаждает приточный воздух и работает как конденсационный осушитель, а регулируемая подача наружного воздуха дополняет её осушением ассимиляцией. Компрессор имеет встроенную защиту; если он неисправен, установка работает в аварийном режиме. Опция LTP установлена штатно: при обмерзании испарителя открывается клапан перепуска горячих газов.

Для сильной жары предусмотрены две опции с внешним воздушным конденсатором, которые вместе не ставятся. CXE переносит конденсатор наружу, и воздух охлаждается при наружной температуре до +45 °C, выше — по спецзаказу. CRE добавляет к внешнему конденсатору конденсатор в приточном канале с регулируемой производительностью: тепло конденсации нагревает приток, нагрузка на теплоснабжение в режиме Лето+ снижается, а в некоторых случаях оно в этом режиме не требуется. Трубы для обеих опций покупаются отдельно. Избыточное тепло осушения направляет на нагрев воды в бассейне водяной конденсатор PH; к нему отдельно нужны насос, фильтр-грязевик, обратный клапан и трубы.

Нагрев

В холодный период противоточный пластинчатый рекуператор из полипропилена возвращает в приток тепло вытяжки с эффективностью не менее 60 %; полипропилен химически и биологически стоек и не разрушается при обмерзании. Догревает воздух водяной нагреватель, в том числе от конденсационного котла с теплоносителем 70/50 °C. Воздушное отопление точно держит температуру воздуха, поэтому вода испаряется меньше и воздух не остывает ниже точки росы. Опции нагрева:

• EH — электрокалорифер до 6 кВт на месте водяного;
• PW — водяной преднагреватель на входе приточного канала, нагревает наружный воздух до −15 °C; смесительный узел входит в опцию, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы — отдельно;
• PE — выход управления дополнительным электрокалорифером до 6 кВт с той же задачей; с PW несовместим, секция покупается отдельно, в выносной секции стоит воздушный фильтр;
• GHP — сигнал котлу на включение или повышенную мощность при нехватке водяного нагрева, с EH несовместим;
• AR — управление «тёплыми» клапанами для холодного климата.

С опцией PW габариты установки могут измениться — их уточняют при заказе.

Автоматика

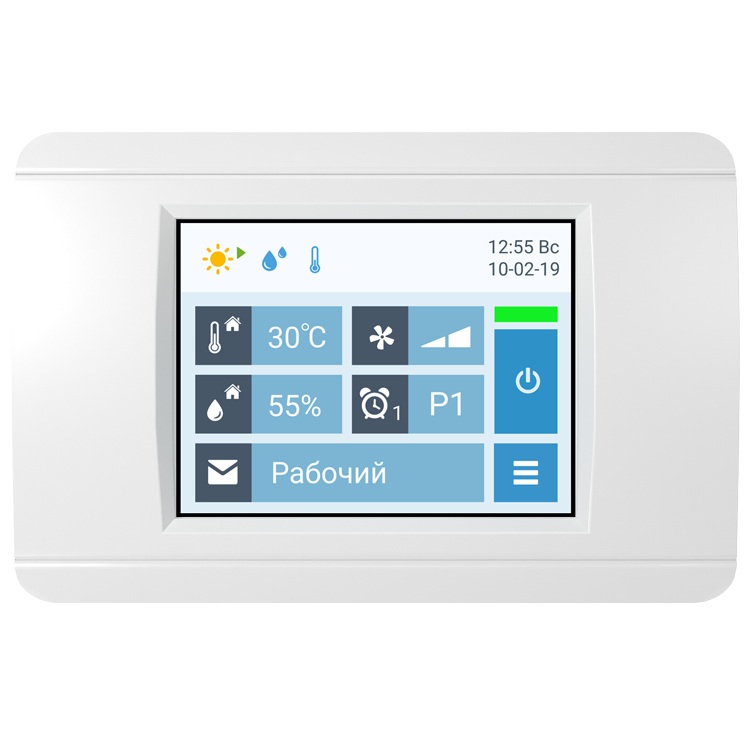

JetLogic со всеми необходимыми датчиками управляется с цветного сенсорного пульта TPD-283U-H из комплекта. Рабочий и Дежурный режимы сменяются по сценариям, таймеру, датчику влажности, внешнему сигналу, вручную или внешними выключателями. В Дежурном режиме, пока бассейн пустует, производительность снижается, наружный воздух не подаётся, а помещение периодически проветривается. Часы реального времени при сбое питания не сбрасываются.

Уставки температуры раздельные для Рабочего и Дежурного режимов; опция WT с датчиком TW-130 задаёт температуру воздуха по температуре воды, если вода холоднее, смещение — с пульта. Уставки влажности раздельные для тёплого и холодного периода, Зима / Лето переключается по датчику наружной температуры. Автоматика регулирует подачу наружного воздуха для экономичного осушения, управляет охлаждением и осушением, выводит показания всех датчиков — температуры, влажности, загрязнения фильтров, подключается к локальной сети и к «умному дому» по ModBus RTU или ModBus TCP. EC-вентиляторы штатно работают в режиме CAV и держат расход при засорении фильтров.

В веб-интерфейсе (Google Chrome или Safari, компьютер или смартфон) удалённо доступны:

• смена Рабочего и Дежурного режимов;
• температура и влажность для каждого режима;
• настройка сценариев;
• показания датчиков и состояние узлов;
• ошибки по узлам с расшифровкой кодов, без ошибок — последняя возникшая;
• уведомления на e-mail при неисправности;
• графики температуры, влажности и других параметров.

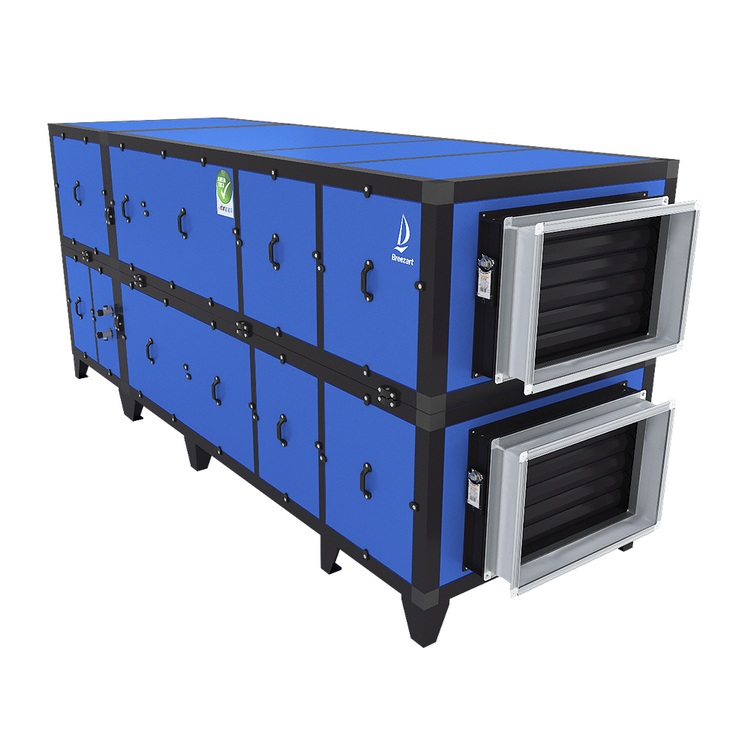

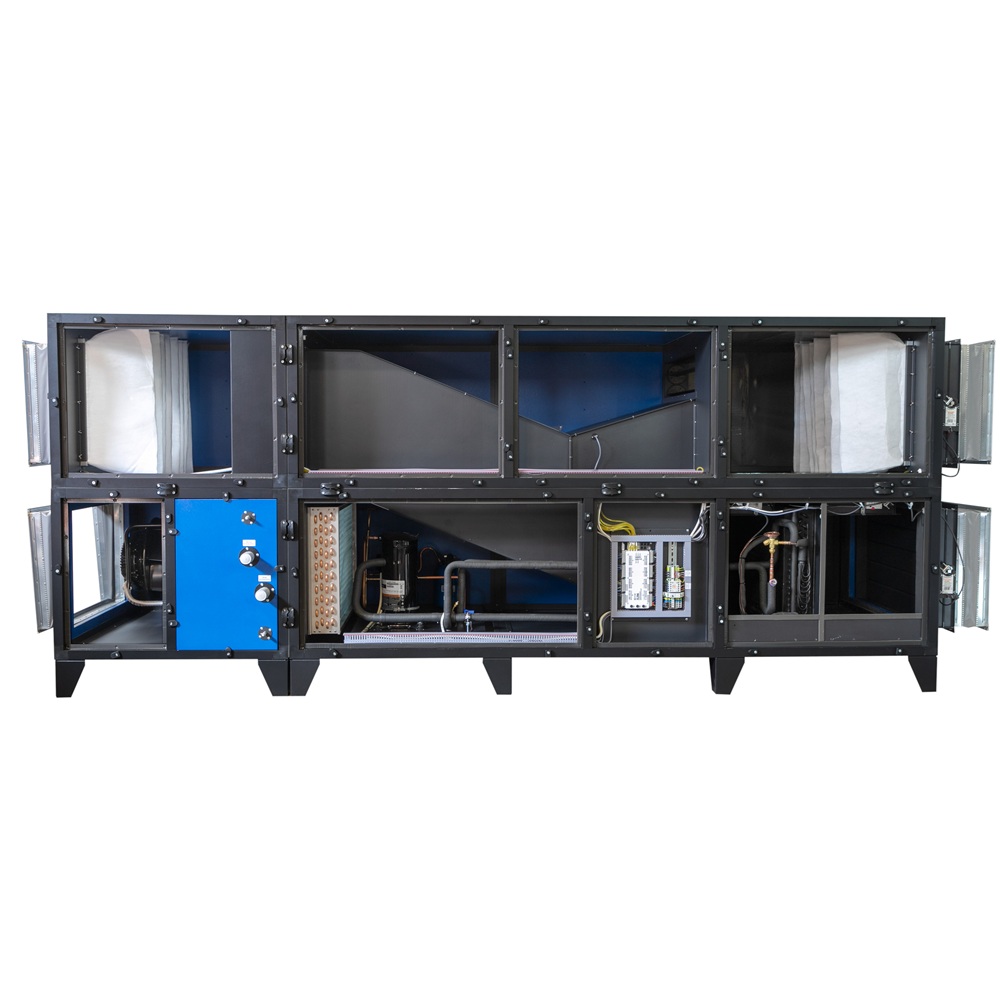

Дополнительно подключаются пульт VPD-132N-H с IP65 в промышленном дизайне и панель VPD-173N на 7 дюймов с IP65 только для главного экрана. Корпус с двойной антикоррозионной защитой изолирован минеральной ватой плотностью 100 кг/м³ для снижения шума, теплообменники покрыты от коррозии. Исполнения: PB — напольное горизонтальное, MPB — напольное смешанное, VB — вертикальное. У MPB и VB входы и выходы могут быть на боковых панелях, а под чашу бассейна или в другое узкое или низкое помещение корпус делают уменьшенной ширины или высоты.
