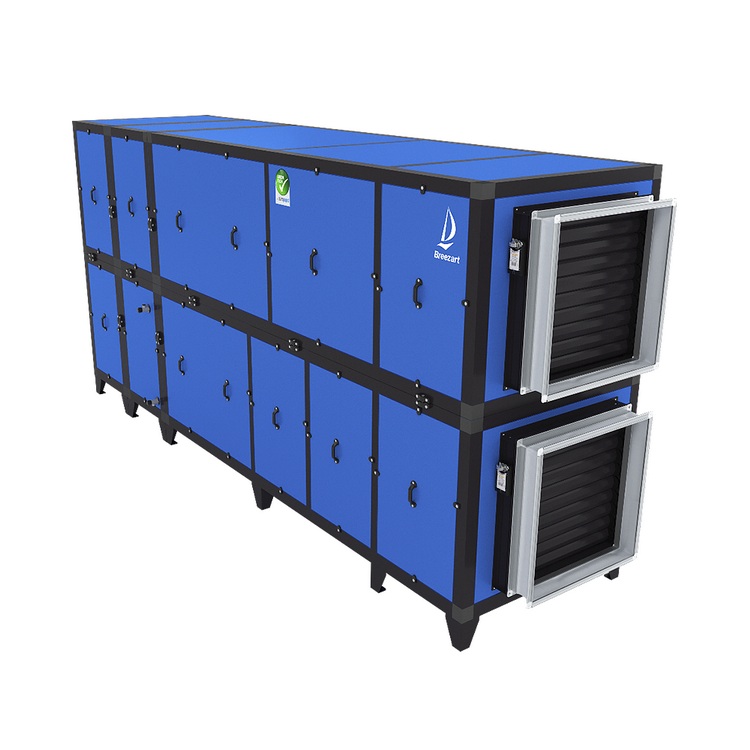

Breezart 10000 Pool Cool (без смесительного узла)

Установка для вентиляции бассейна в регионах с жарким и морским климатом. Приток охлаждает и осушает встроенная холодильная машина, тепло вытяжки в холодный период возвращает противоточный рекуператор. Смесительный узел в поставку не входит.

Охлаждение в жару

Осушение комбинированное: конденсационный осушитель на холодильной машине и регулируемая подача наружного воздуха, который ассимилирует влагу. Защита компрессора встроенная, а при его неисправности установка переходит в аварийный режим. Штатная опция LTP при обмерзании испарителя открывает клапан перепуска горячих газов.

Внешний воздушный конденсатор ставится по одной из двух опций. CXE заменяет им встроенный конденсатор, и охлаждение работает при наружной температуре до +45 °C, выше — по спецзаказу. CRE к внешнему конденсатору добавляет регулируемый конденсатор в приточном канале: тепло конденсации идёт на нагрев притока, нагрузка на теплоснабжение в режиме Лето+ снижается, а иногда теплоснабжение в этом режиме не используется. Трубы к обеим опциям покупаются отдельно. Водяной конденсатор PH нагревает избыточным теплом осушения воду в бассейне, для него отдельно нужны насос, фильтр-грязевик, обратный клапан и трубы.

Холодный период

Пластинчатый рекуператор из полипропилена передаёт притоку тепло вытяжки с эффективностью не менее 60 %; полипропилен химически и биологически стоек и не разрушается при обмерзании. Водяной нагреватель ведёт воздушное отопление и точно держит температуру воздуха: испарение с воды снижается, воздух не остывает ниже точки росы. Нагреватель работает и от конденсационного котла с теплоносителем 70/50 °C, а опция GHP подаёт котлу сигнал на включение или повышенную мощность, когда водяного нагрева не хватает.

Для регионов с холодным климатом предусмотрены водяной преднагреватель PW, который нагревает наружный воздух на входе приточного канала до −15 °C, и управление «тёплыми» клапанами AR. Смесительный узел, насос, водо-водяной теплообменник, сливной клапан, расширительный бак, группа безопасности и трубы для PW покупаются отдельно. С опцией PW габариты установки могут измениться, их нужно уточнить при заказе. Электрокалориферов EH и PE для этого типоразмера нет.

Управление установкой

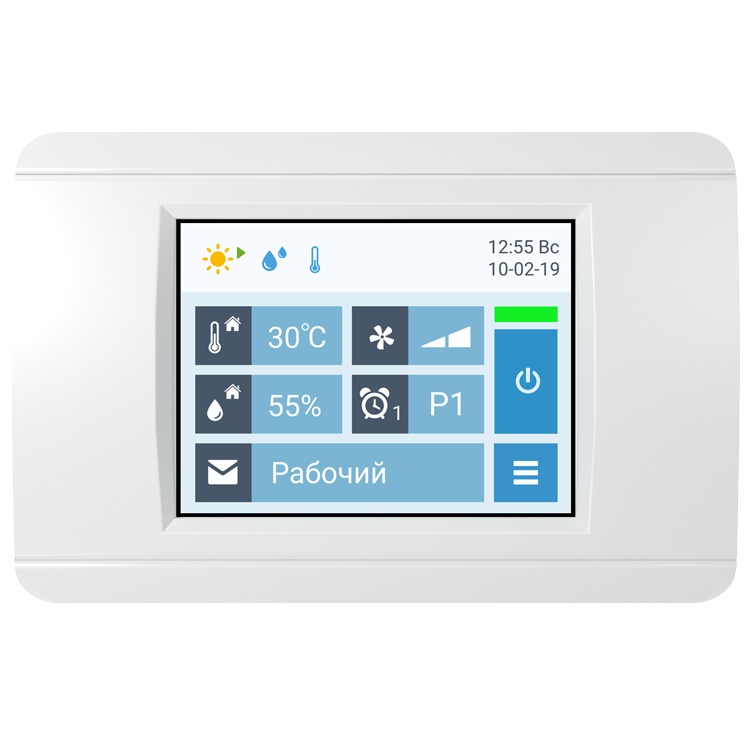

Автоматика JetLogic оснащена всеми необходимыми датчиками, в комплекте цветной сенсорный пульт TPD-283U-H; к нему подключаются пульт VPD-132N-H с IP65 в промышленном дизайне и дополнительная панель VPD-173N на 7 дюймов с IP65, на которой только главный экран. В режиме CAV EC-вентиляторы держат расход по мере засорения фильтров. Функции автоматики:

• Рабочий и Дежурный режимы, переключение по сценариям, таймеру, датчику влажности, внешнему сигналу, вручную и от внешних выключателей;
• Дежурный режим экономит энергию, пока бассейном не пользуются: производительность ниже, наружный воздух не подаётся, помещение периодически проветривается;
• часы реального времени не сбрасываются при сбое питания;
• температура задаётся отдельно для Рабочего и Дежурного режимов, с опцией WT — по температуре воды, если вода холоднее, смещение — с пульта, датчик TW-130;
• влажность задаётся отдельно для тёплого и холодного периода, Зима / Лето — по датчику наружной температуры;
• подача наружного воздуха регулируется для экономичного осушения ассимиляцией;
• охлаждение и осушение — встроенной холодильной машиной;
• на пульт выводятся показания всех датчиков: температуры, влажности, загрязнения фильтров;
• подключение к локальной сети и к «умному дому» по ModBus RTU или ModBus TCP.

Удалённо установка доступна через веб-интерфейс в Google Chrome или Safari на компьютере или смартфоне. В нём переключаются Рабочий и Дежурный режимы, задаются температура и влажность для режимов, настраиваются сценарии, видны показания датчиков, состояние узлов и графики температуры, влажности и других параметров. Ошибки выводятся по узлам с расшифровкой кодов, при нормальной работе — последняя возникшая, о неисправности приходит уведомление на e-mail.

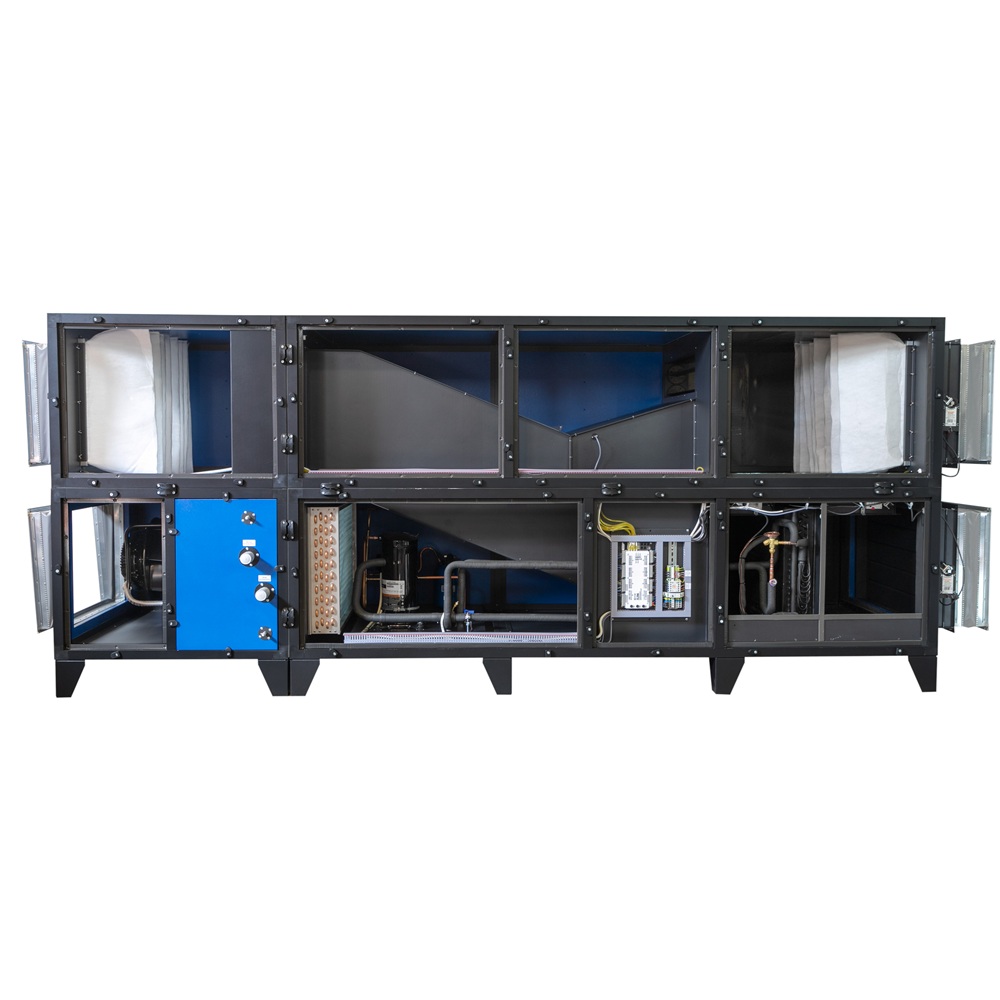

Корпус с двойной антикоррозионной защитой изолирован минеральной ватой плотностью 100 кг/м³, которая снижает шум, теплообменники покрыты от коррозии. Исполнения: напольное горизонтальное PB, напольное смешанное MPB и вертикальное VB. У MPB и VB входы и выходы могут быть на боковых панелях, для узкого или низкого помещения, например под чашей бассейна, корпус делают уменьшенной ширины или высоты. Штатно установлена и опция CAV.
