Breezart 20000 Aqua Pool DH (без смесительного узла)

Вентиляция, осушение и воздушное отопление бассейна со встроенным тепловым насосом, который экономит энергию в холодный период года. Установка работает на сеть воздуховодов сопротивлением до 600 Па и подключается к трёхфазной сети 380 В.

Тепловой насос

Компрессор Danfoss развивает тепловую мощность 58,00 кВт при электрической мощности 10,10 кВт. В холодное время, когда этого тепла недостаточно, приток догревает водяной калорифер. Калорифер поставляется без смесительного узла, узел заказывается опцией. Клапан рециркуляции оптимизирует работу холодильной машины. Штатная функция LTP при обмерзании испарителя открывает клапан перепуска горячего газа, и испаритель быстро оттаивает. С опцией PH избыточное тепло осушения нагревает воду в бассейне.

Для охлаждения заказывается опция CH: испаритель и конденсатор меняются ролями, воздух охлаждается на испарителе до 17–20 °C. Охлаждение по CH возможно только при температуре наружного воздуха не выше 35 °C; при 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. Опция CH несовместима с функцией LTP.

Осушение

Сухой наружный воздух в регулируемом количестве подмешивается в рециркуляционный канал, отработанный выбрасывается наружу. Лучше всего такое осушение работает в холодное время года. В жаркую влажную погоду комфортные условия поддерживает конденсационный осушитель, он заказывается опцией. Клапан смешения меняет соотношение рециркуляционного и приточного воздуха по режиму, расходы притока и вытяжки зависят и от сезона. Воздух в зале постоянно движется, так что у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью. При воздушном отоплении температура и влажность поддерживаются независимо.

Управление

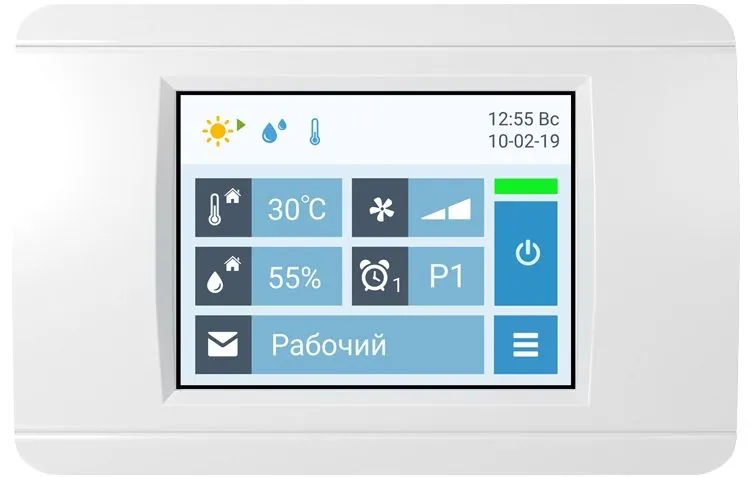

Автоматика JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма. Пользователь выбирает режим: Рабочий, когда в бассейне есть люди, или Дежурный, когда бассейн не используется. В Дежурном наружный воздух не подаётся, вентиляторы переходят на малую скорость, установка расходует меньше энергии и работает тише. Уставки температуры и влажности, скорость вентиляторов и количество свежего воздуха JetLogic определяет по параметрам наружного воздуха и температуре воды. Влажность зимой поддерживается ниже, чтобы на холодных поверхностях не выпадал конденсат, летом выше для экономии энергии. Режим переключается с пульта, выключателем, по таймеру, от датчика движения или контроллера «умного дома». При долгом простое установка с заданной периодичностью ненадолго включает проветривание против неприятных запахов.

Что обеспечивает автоматика:

• автоматическую смену Рабочего и Дежурного режимов по сценариям, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, которые не сбрасываются при сбое питания;
• уставку температуры отдельно для Рабочего и Дежурного режимов, а с опцией WT — температуру воздуха по температуре воды для экономии энергии;
• уставку влажности отдельно для тёплого и холодного периода года;
• регулируемую подачу наружного воздуха для экономичного осушения ассимиляцией;
• показания всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работу с котлом, который снижает или повышает температуру теплоносителя по внешним условиям;
• подключение к локальной сети, управление с компьютера и удалённо через веб-интерфейс;
• интеграцию в «умный дом» по Modbus RTU или Modbus TCP.

Веб-интерфейс работает в браузере Google Chrome или Safari на компьютере или смартфоне. Удалённо доступны:

• переключение Рабочего и Дежурного режимов;
• температура и влажность для разных режимов;
• настройка сценариев;
• показания датчиков и состояние узлов установки;
• ошибки, в том числе по отдельным узлам, с расшифровкой кодов, а если ошибок нет — последняя возникшая;
• графики температуры, влажности и других параметров;
• уведомление на e-mail о неисправности.

Совместимы также пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Исполнение

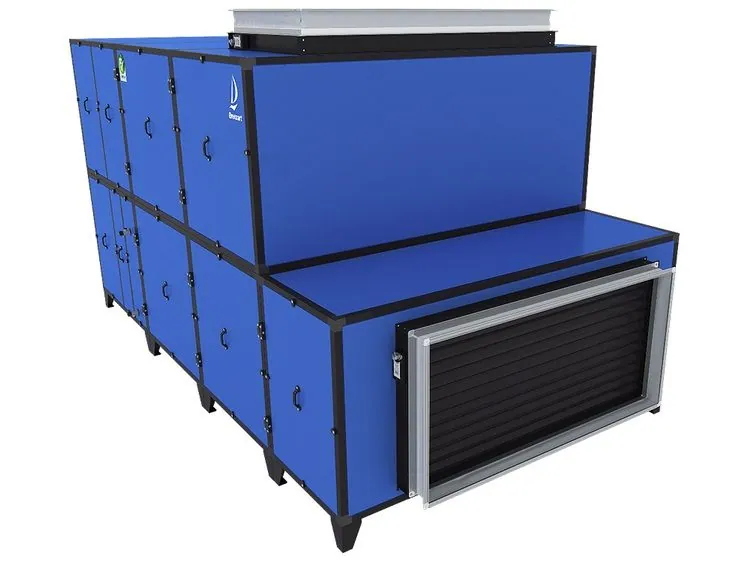

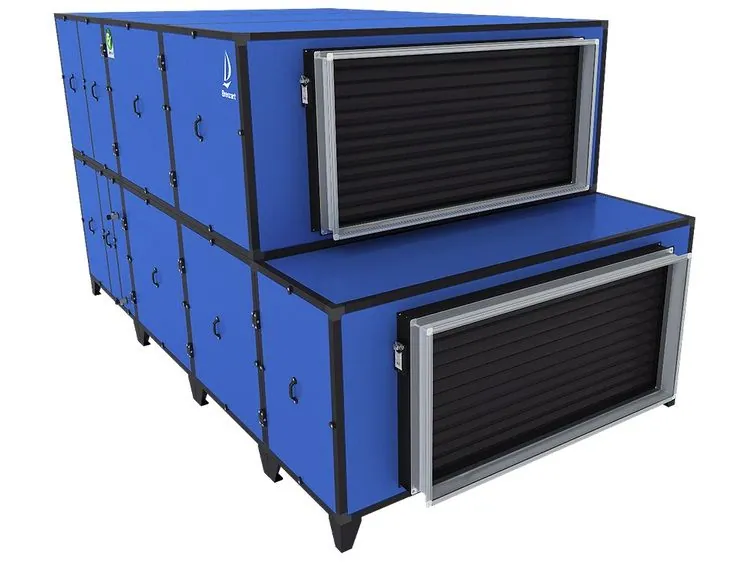

Установка выпускается в напольном горизонтальном исполнении PB и напольном смешанном MPB; у смешанного входы и выходы могут располагаться на боковых панелях. Для узкого или низкого помещения, например под чашей бассейна, возможен нестандартный корпус уменьшенной ширины или высоты. Корпус из оцинкованной стали с порошковой окраской RAL 5010/9005 термо- и шумоизолирован, поддон выполнен из нержавеющей стали, на входах и выходах — фланцы.

EC-вентиляторы EBMPapst в гигиеническом антикоррозионном исполнении штатно держат постоянный расход воздуха (CAV). Фильтры G4 установлены на входе притока и на входе вытяжки. Клапаны с электроприводами на входе притока и выходе вытяжки перекрывают наружный воздух при остановке, а при пропадании питания их закрывают возвратные пружины, и калориферы не размораживаются.

Совместимые опции:

• CAV — постоянный расход воздуха, штатно.
• LTP — оттаивание испарителя, штатно.
• PH — водяной конденсатор для нагрева воды в бассейне.
• WT — задание температуры воздуха в помещении по температуре воды в бассейне.
• PW — дополнительный водяной калорифер, преднагреватель-ограничитель.
• CF — дополнительный фреоновый охладитель и управление ККБ.
• CW — дополнительный водяной охладитель взамен CF.
• CH — переключение тепло-холод для охлаждения и осушения воздуха.
• CE — внешний воздушный конденсатор и переключение тепло-холод.
• CQ — выносной водоохлаждаемый конденсатор и переключение тепло-холод взамен CE.
• AR — управление «тёплыми» клапанами для регионов с холодным климатом.
• GHP — сигнал на включение котла или его переключение на повышенную мощность.
