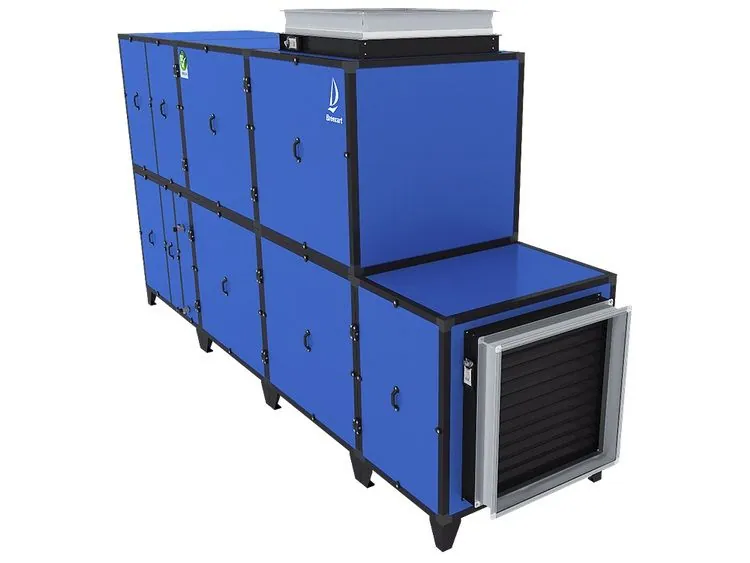

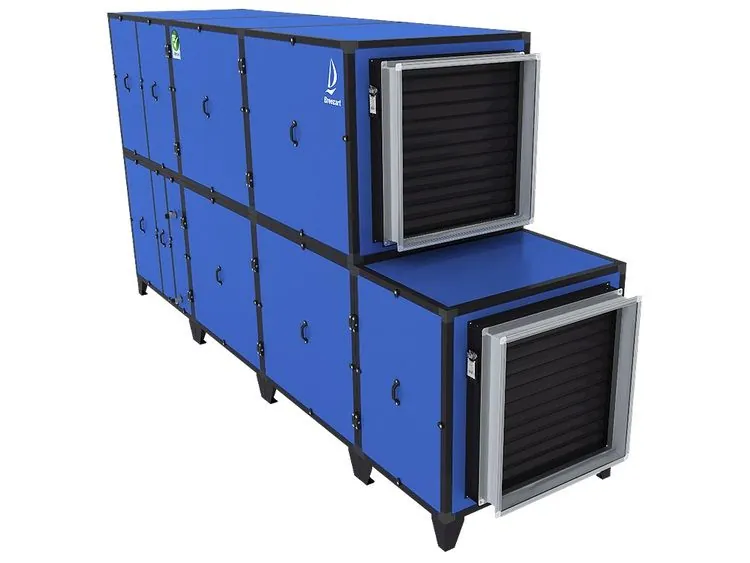

Breezart 16000 Aqua Pool DH (без смесительного узла)

Приточно-вытяжная установка поддерживает микроклимат в помещении бассейна: вентилирует, удаляет влагу и греет воздух. Энергию в холодный период года экономит встроенный тепловой насос на компрессоре Danfoss.

Режимы работы

Режимов два. Рабочий держит комфорт, пока в бассейне есть люди. Дежурный включается на время, когда бассейн не эксплуатируется: подача наружного воздуха прекращается, вентиляторы снижают скорость, расход энергии и шум уменьшаются. Уставки температуры и влажности для каждого режима автоматика JetLogic задаёт сама с учётом параметров наружного воздуха и температуры воды, по ним же выбирает скорость вентиляторов и количество свежего воздуха. Переключать режимы можно вручную с пульта или выключателем, как свет, и автоматически — по таймеру, датчику движения или от контроллера «умного дома».

Влажность автоматика сдвигает по температуре наружного воздуха. Зимой уставка ниже, чтобы на холодных поверхностях не выпадал конденсат; летом холодных поверхностей нет, и ради экономии энергии допускается более высокая влажность. Если бассейн подолгу пустует, установка с заданной периодичностью ненадолго проветривает его, чтобы не появлялись неприятные запахи.

Осушение

Наружный воздух с низким влагосодержанием подмешивается в рециркуляционный канал в регулируемом количестве, отработанный выбрасывается наружу. Такой способ эффективнее всего в холодное время года. Для жаркой и влажной погоды предусмотрен конденсационный осушитель, он заказывается опцией. Соотношение рециркуляционного и приточного воздуха клапан смешения регулирует по режиму работы, расходы притока и вытяжки меняются и по сезону. Постоянная рециркуляция держит воздух подвижным, поэтому у холодных поверхностей не выпадает конденсат и не образуются застойные зоны с высокой влажностью.

Тепловой насос

Насос нагревает приточный воздух, а в холодное время, когда его тепла не хватает, воздух догревает водяной калорифер. Калорифер поставляется без смесительного узла, узел заказывается опцией. При воздушном отоплении температура и влажность поддерживаются независимо друг от друга. Клапан рециркуляции оптимизирует работу холодильной машины. В базовой комплектации есть функция LTP: если испаритель обмерзает, открывается клапан перепуска горячего газа, и испаритель быстро оттаивает. Опция PH направляет избыточное тепло осушения на подогрев воды в бассейне.

С опцией CH тепловой насос работает как охладитель: испаритель и конденсатор меняются ролями, воздух охлаждается на испарителе до 17–20 °C. Охлаждение возможно только при температуре наружного воздуха не выше 35 °C. При 35 °C и выше требуется дополнительный фреоновый охладитель, работающий совместно с внешним ККБ. Опция CH несовместима с функцией LTP.

Функции автоматики

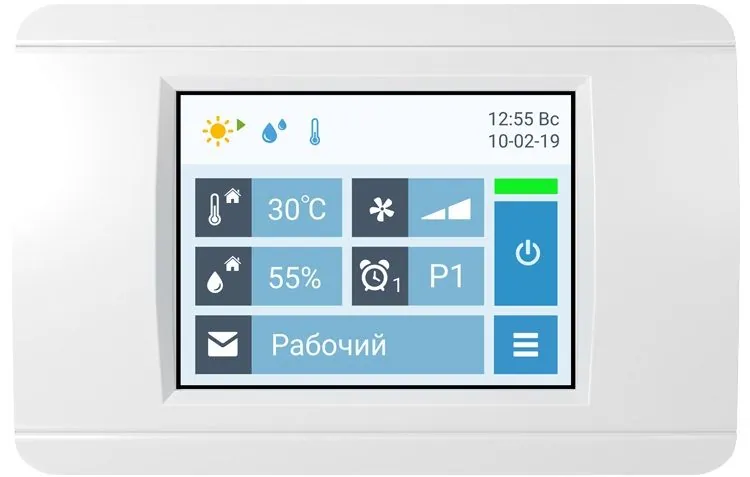

JetLogic поставляется со всеми необходимыми датчиками и цветным сенсорным пультом TPD-283U-H 2,8 дюйма. Автоматика обеспечивает:

• настройку сценариев для автоматической смены Рабочего и Дежурного режимов, ручное переключение, в том числе от внешних выключателей;
• часы реального времени, не сбрасываемые при сбое питания;
• раздельные уставки температуры для Рабочего и Дежурного режимов, с опцией WT — температуру воздуха по температуре воды для экономии энергии;
• раздельные уставки влажности для тёплого и холодного периода года;
• регулируемую подачу наружного воздуха для экономичного осушения ассимиляцией влаги;
• просмотр показаний всех датчиков: температуры, влажности, загрязнения фильтров;
• управление ККБ различного типа и работу с котлом, который снижает или повышает температуру теплоносителя по внешним условиям;
• подключение к локальной сети, управление с компьютера и удалённое управление через веб-интерфейс;
• подключение к «умному дому» по Modbus RTU или Modbus TCP.

Удалённо установкой управляют из браузера Google Chrome или Safari на компьютере или смартфоне. Веб-интерфейс переключает Рабочий и Дежурный режимы, задаёт температуру и влажность для разных режимов, в нём настраиваются сценарии. Там видны показания датчиков и состояние узлов, строятся графики температуры, влажности и других параметров. Ошибки показываются, в том числе по отдельным узлам, с расшифровкой кодов; если ошибок нет, можно посмотреть последнюю возникшую. При неисправности на e-mail приходит уведомление.

Кроме штатного пульта совместимы пульт VPD-132N-H с цветным сенсорным дисплеем, защитой IP65 и промышленным дизайном и дополнительная панель управления VPD-173N с диагональю 7 дюймов и защитой IP65, на которой доступен только главный экран.

Конструкция

Вентиляторы EBMPapst серии EC выполнены в гигиеническом антикоррозионном исполнении и штатно поддерживают постоянный расход воздуха (CAV). На входе притока и на входе вытяжки стоят фильтры G4. Клапаны на входе притока и выходе вытяжки с электроприводами полностью перекрывают наружный воздух, когда установка отключена; при пропадании питания их закрывают возвратные пружины, и холодный воздух не размораживает калориферы. Корпус термо- и шумоизолирован и защищён от коррозии дважды: оцинкованная сталь покрыта порошковой краской RAL 5010/9005. Поддон выполнен из нержавеющей стали, на входах и выходах — фланцы. Для узкого или низкого помещения, например под чашей бассейна, изготавливается корпус уменьшенной ширины или высоты.

Штатно установка оснащена функциями CAV и LTP. Дополнительно заказываются:

• PH: водяной конденсатор для нагрева воды в бассейне;
• WT: температура воздуха в помещении по температуре воды в бассейне;
• PW: дополнительный водяной калорифер, преднагреватель-ограничитель;
• CF: дополнительный фреоновый охладитель и управление ККБ;
• CW: дополнительный водяной охладитель взамен CF;
• CH: переключение тепло-холод для охлаждения и осушения воздуха;
• CE: внешний воздушный конденсатор и переключение тепло-холод;
• CQ: выносной водоохлаждаемый конденсатор и переключение тепло-холод взамен CE;
• AR: управление «тёплыми» клапанами для регионов с холодным климатом;
• GHP: сигнал на включение котла или переключение его на повышенную мощность.
