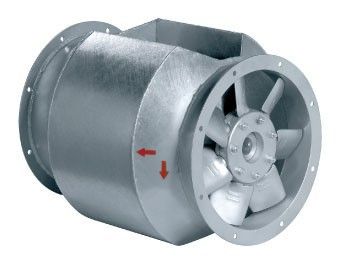

Systemair AXCBF 500D4-32 IE2

Осевой вентилятор Systemair AXCBF 500D4-32 IE2 предназначен для перемещения воздуха и газов с высокой температурой до 200 °C, что подходит для промышленных задач с интенсивным тепловым режимом. Его высокоэффективный электродвигатель класса IE2 обеспечивает экономию электроэнергии и надежную работу в тяжелых условиях.

Основные характеристики и их значение

• Максимальный воздухообмен 6862 м³/ч позволяет эффективно обеспечивать вентиляцию больших производственных помещений и систем отвода горячих газов.
• Двигатель с классом энергоэффективности IE2 снижает энергопотребление и уменьшает тепловыделение, благодаря чему оборудование работает тише и надежнее.
• Рабочая температура воздуха до 200 °C делает вентилятор подходящим для эксплуатации в средах с высокой температурой, например, в сушильных комбинатах и металлургических цехах.
• Скорость вращения 1445 об/мин и мощность 1100 Вт обеспечивают необходимую производительность при оптимальных энергетических затратах.
• Двигатель с классом защиты IP55 надёжно защищён от пыли и влаги, что расширяет возможности установки и эксплуатации в агрессивных условиях производства.

Преимущества и особенности конструкции

1. Корпус из оцинкованной стали с горячим цинкованием (EN ISO 1461) противостоит коррозии и сохраняет внешний вид и прочность оборудования длительное время.
2. Рабочее колесо и лопасти из литого алюминия улучшают аэродинамические характеристики и снижают общий вес вентилятора, повышая энергоэффективность.
3. Регулировка угла наклона лопаток позволяет адаптировать производительность под конкретные требования вентиляционной системы.
4. Электродвигатель вынесен из потока воздуха, что исключает его перегрев и обеспечивает длительный срок службы.
5. Встроенный терморезистор PTC обеспечивает защиту двигателя от перегрева посредством подключения к внешним защитным устройствам.
6. Монтаж возможен с применением гибких вставок EVH и опор MFA, а на всасывающей стороне устанавливается защитная решетка SG для предотвращения попадания крупных частиц.
7. Модель соответствует сертификатам РФ и Украины, что подтверждает качество и безопасность.
8. Регулирование скорости: 1~ фазный двигатель регулируется трансформаторами, но для IE2 двигателей трансформатор для регулировки скорости не используется – для 3~ фазных двигателей применяется частотный преобразователь.

Области применения

Вентилятор Systemair AXCBF 500D4-32 IE2 оптимален для систем вентиляции и отвода горячего воздуха или газов в промышленности:

• Сушильные комбинаты, требующие устойчивой работы при высоких температурах;
• Металлургические заводы для удаления горячих газов из производственных цехов;
• Котельные и тепловые пункты, где необходим вентиляционный отвод горячих потоков воздуха.

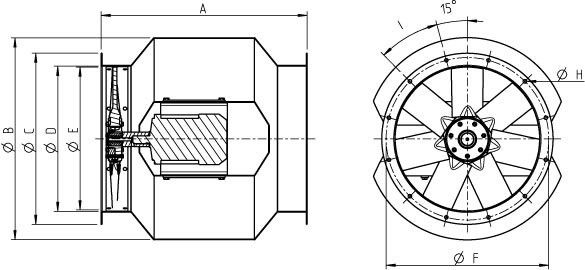

Размеры

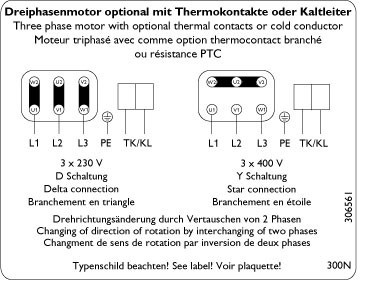

Схема подключения

Этот осевой вентилятор снабжён клеммной коробкой на двигателе для удобства подключения к сети 380 В, 3 фазы, 50 Гц. Стоит помнить, что регулирование скорости у IE2 моторов требует применения частотных преобразователей с учётом особенностей двигателя.
