Energolux SDR-B 50-30 M1 EC

Канальный вентилятор Energolux SDR-B 50-30 M1 EC предназначен для перемещения воздуха в прямоугольных воздуховодах сечением 500 × 300 мм. Модель оснащена EC-мотором с внешним ротором и встроенным управлением, поэтому её можно включать в систему автоматики и регулировать по внешнему сигналу.

Конструкция и управление

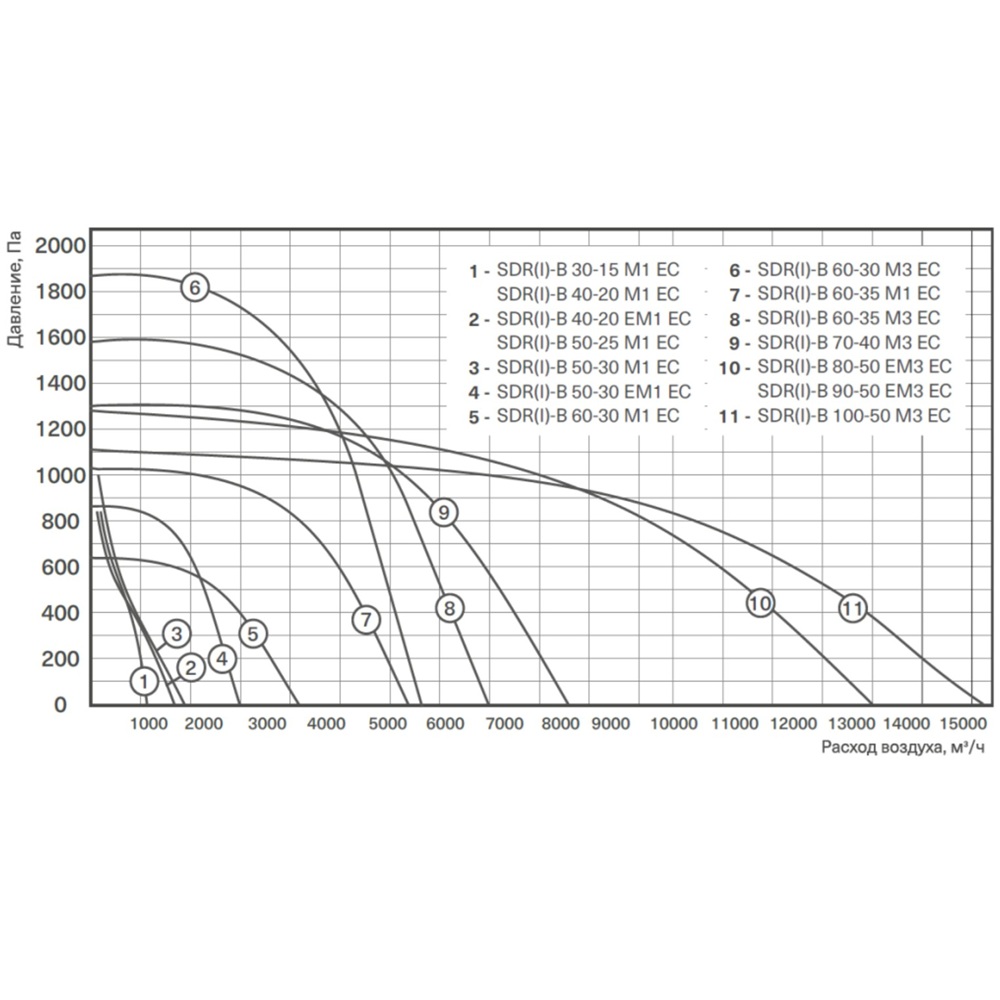

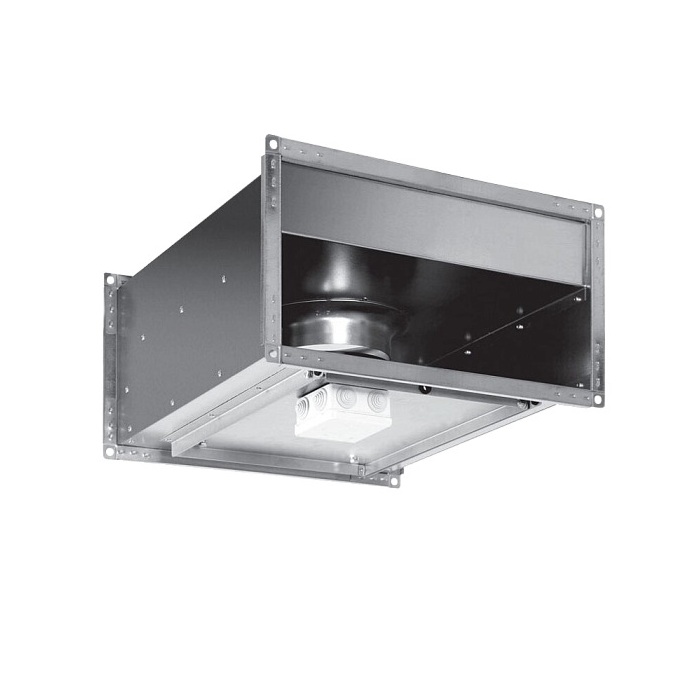

Корпус выполнен из оцинкованной стали, а мотор-колесо объединяет двигатель и рабочее колесо в одном узле. Крыльчатка с загнутыми назад лопатками рассчитана на работу в канальной системе с сопротивлением сети: при выборе оборудования необходимо сопоставить требуемый расход с аэродинамическими потерями воздуховодов, фильтров, решёток и других элементов. Максимальное давление вентилятора составляет 800 Па, но максимальный расход и давление не достигаются одновременно.

Встроенный коммутирующий контроллер поддерживает управление от внешних устройств, установленных в помещении или в составе системы вентиляции. Встроенный регулятор скорости позволяет менять интенсивность воздухообмена без установки отдельного регулятора для двигателя. Точка подключения внешнего управляющего сигнала и способ регулирования должны соответствовать применяемой автоматике.

Монтаж и обслуживание

Сервисная крышка открывает доступ к рабочему колесу и двигателю без демонтажа корпуса из воздуховода. Это упрощает осмотр, очистку и техническое обслуживание. Двигатель и рабочее колесо отбалансированы статически и динамически в двух плоскостях, что важно при монтаже в системе, где требуется снизить вероятность вибраций.

Электродвигатель имеет защиту IP54, клеммная колодка — IP55. Эти обозначения относятся к защите от пыли и влаги при предусмотренных условиях эксплуатации, но не означают возможность установки вентилятора под открытым небом или в зоне прямого воздействия воды. Температура перемещаемого воздуха не должна превышать +60 °C.
