Energolux SDR-B 50-25 M1 EC

Канальный вентилятор Energolux SDR-B 50-25 M1 EC предназначен для перемещения воздуха в прямоугольных системах вентиляции. Модель оснащена EC-мотором с внешним ротором, встроенным контроллером и возможностью управления по сигналу от внешнего устройства.

Мотор-колесо MES объединяет двигатель и рабочее колесо в одном узле. Пластиковая крыльчатка с назад загнутыми лопатками рассчитана на работу в системе с сопротивлением воздуховодов и оборудования; доступный напор до 800 Па учитывают при подборе вентилятора под фактическое сопротивление сети. Скорость вращения регулируется встроенным регулятором, поэтому вентилятор можно включать в систему с внешней автоматикой, если она формирует совместимый управляющий сигнал.

Конструкция и обслуживание

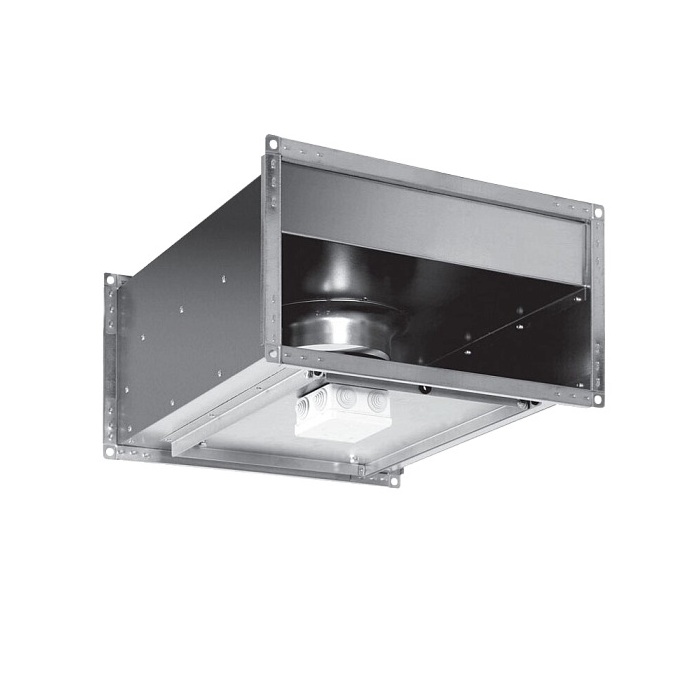

Корпус выполнен из оцинкованной стали и рассчитан на установку в прямоугольный воздуховод соответствующего сечения. Сервисная крышка открывает доступ к рабочему колесу и двигателю без демонтажа всего корпуса — это упрощает осмотр, очистку и техническое обслуживание. Мотор и рабочее колесо отбалансированы статически и динамически в двух плоскостях.

Электродвигатель имеет степень защиты IP54, а клеммная колодка — IP55. Это защищает узлы от пыли в ограниченной степени и от воздействия воды по условиям, предусмотренным соответствующими классами, но не заменяет размещение вентилятора в защищённой зоне и не допускает эксплуатации под прямой струёй или с попаданием воды внутрь корпуса. Температура перемещаемого воздуха не должна превышать +60 °C.

Подключение выполняют к однофазной сети 220 В, 50 Гц. Перед монтажом необходимо проверить соответствие сечения воздуховода, доступность сервисной крышки и совместимость внешнего управляющего сигнала со встроенным контроллером.
