Turkov HumiBox Pump 5

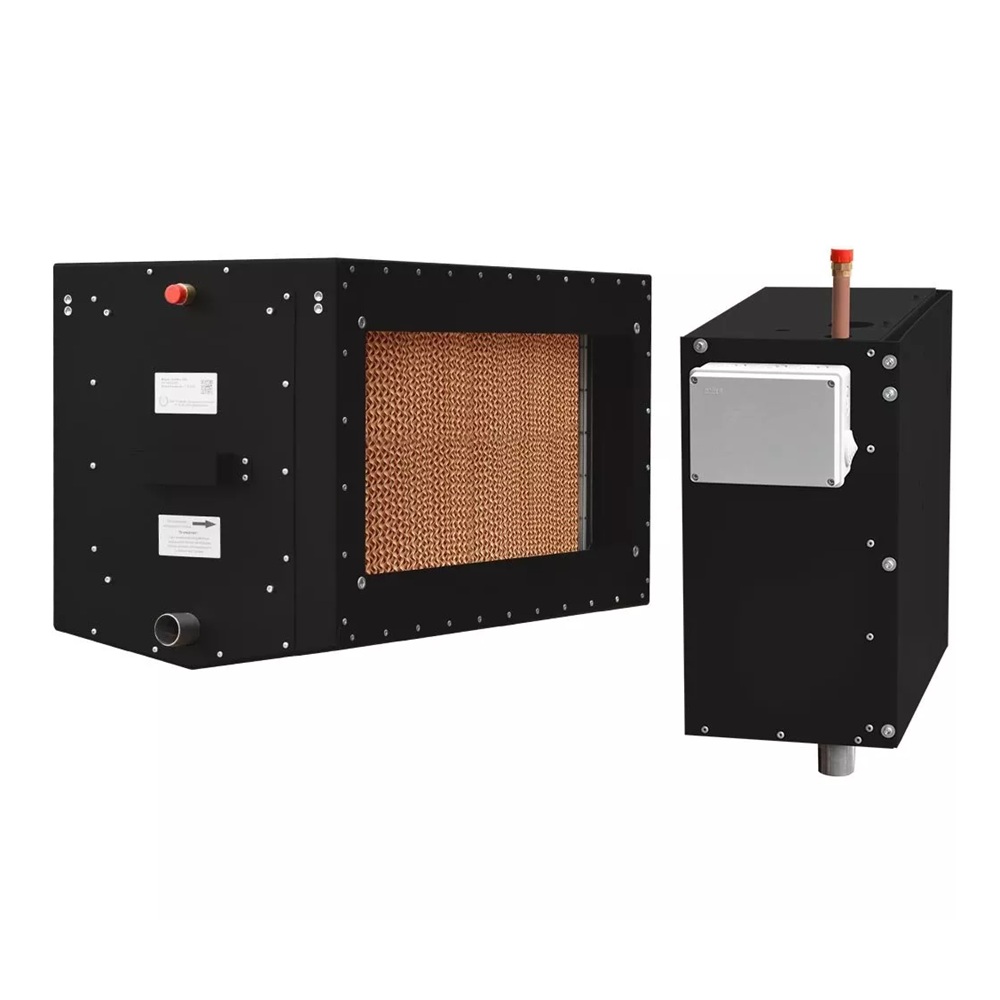

Модуль гидравлики и автоматики для двух старших секций испарения канального увлажнителя HumiBox — 5000 и 6000. Секция стоит в приточном канале, а модуль подключается к ней на расстоянии и подаёт воду насосом на кассету; без секции испарения он не работает.

Увлажнитель HumiBox совместим только с приточными и приточно-вытяжными установками TURKOV с жидкостным нагревателем. С установками с электрическим нагревателем его сочетать запрещено: мощности электронагревателя не хватает, чтобы подогреть воздух до нужной для увлажнения температуры. Подключение стороннего электронагревателя к вентиляционной системе расценивается как эксплуатация не по назначению и грозит потерей гарантии. Гарантия не распространяется и на увлажнитель без пусконаладочных работ, работавший вне допустимых температурных и влажностных пределов или без своевременного ТО.

Монтаж и подключения

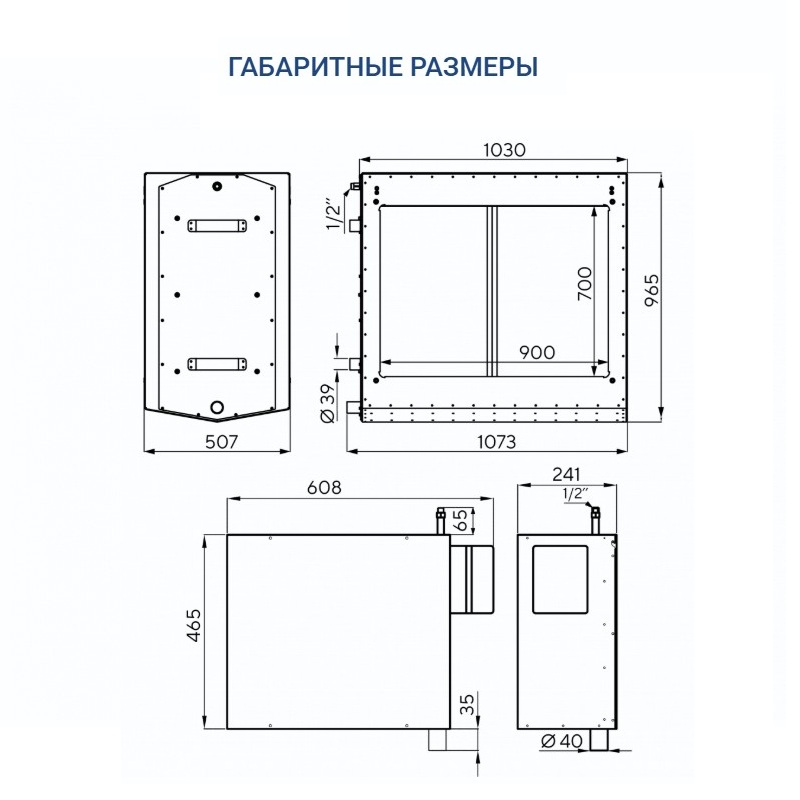

Модуль не требует специальной сборки и крепится на стену, в тёплом помещении, ниже уровня слива воды из секции испарения. По горизонтали модули разносят на 0,2–7 м, по высоте вода поднимается из модуля на 0,2–4 м. Отдельный компактный блок проще разместить в техническом помещении, чем один крупный агрегат.

• подача свежей воды после фильтрации — 1/4 дюйма, пластиковая трубка;
• линия подачи воды в секцию испарения — 1/2 дюйма;
• электропитание;
• управляющий сухой контакт;
• аварийный сухой контакт защиты от перелива.

Воду для HumiBox готовит комплект водоподготовки «Барьер ОСМО».

Устройство и управление

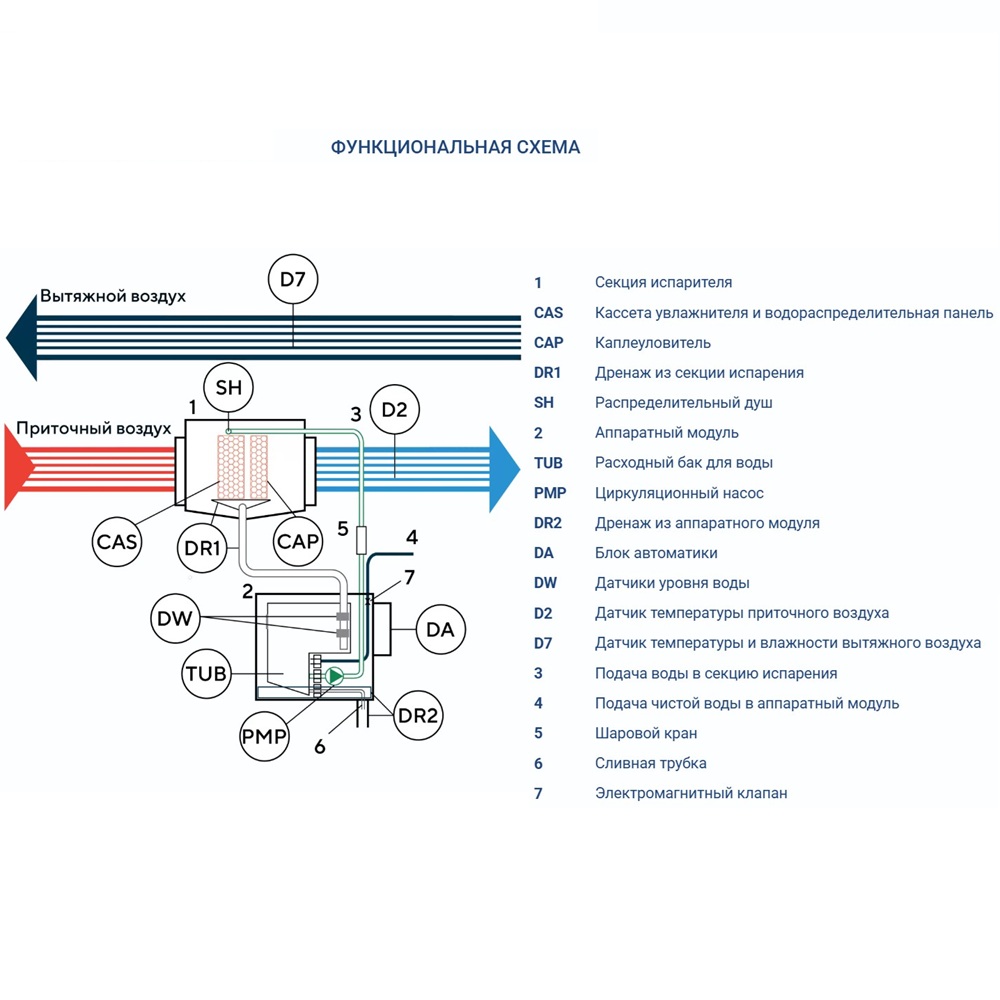

Корпус модуля — из оцинкованной стали. Внутри расходный бак на 14 л, циркуляционный насос, электромагнитный клапан, датчики уровня воды, блок автоматики увлажнителя, дренажная система и сливная трубка; всё, что работает с водой, расположено над дренажным поддоном. Автоматика подключается к автоматике установки TURKOV и работает с датчиком температуры приточного воздуха и датчиком температуры и влажности. С телефона увлажнителем управляют через мобильное приложение и встроенный Wi-Fi модуль.

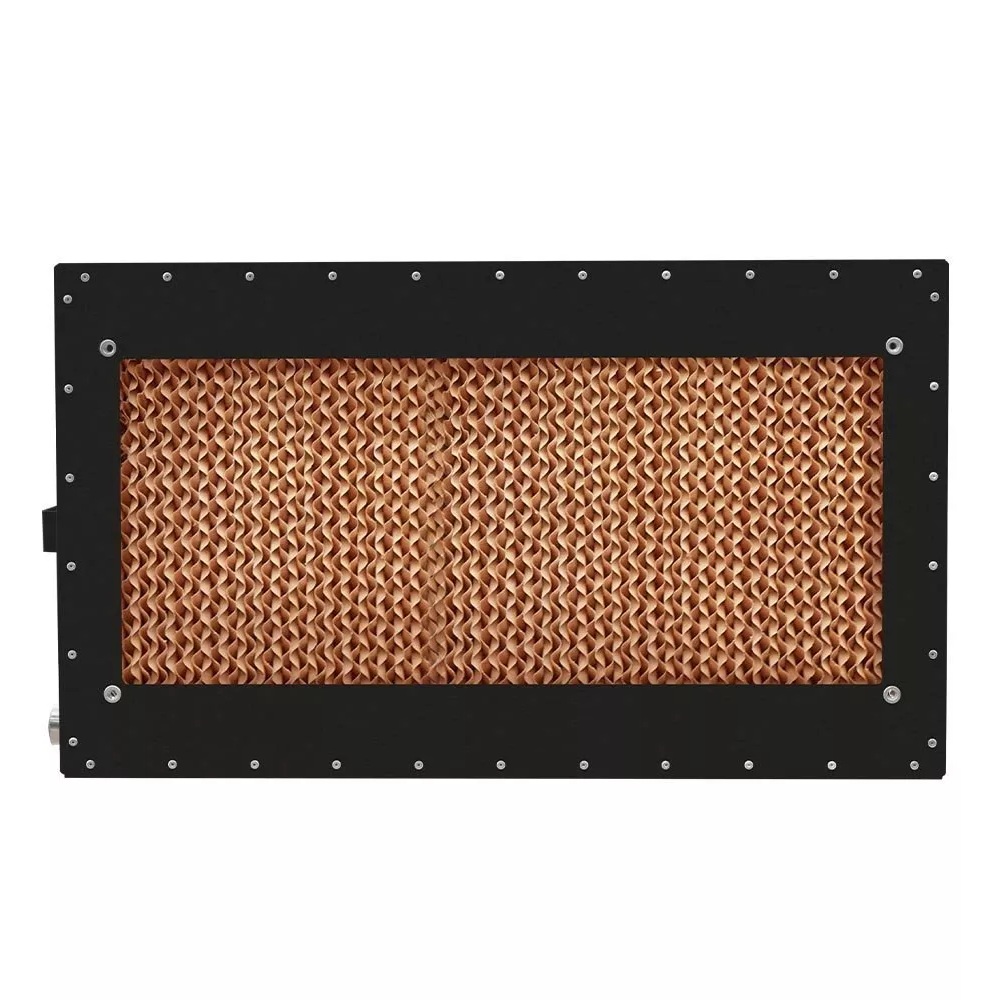

В секции испарения вода с водораспределительной панели смачивает сотовую кассету из стекловолокна и испаряется с её поверхности, каплеуловитель задерживает капли и отводит их в дренажный поддон. Адиабатическое увлажнение исключает перенасыщение воздуха влагой, эффективность — до 95 %. Применение HumiBox — жилые помещения, производства точного оборудования, музеи, больницы и типографии.

Обслуживание

Расчётный срок службы — 10 лет при соблюдении правил эксплуатации. Секцию испарения, выпущенную в универсальном исполнении, обслуживают справа или слева, а кассеты меняются без демонтажа увлажнителя. Срок замены кассеты зависит от жёсткости воды и режима работы, требования к воде приведены в паспорте. Плановое ТО — ежегодно, не позднее 18 месяцев от даты продажи или 12 месяцев от запуска; перед сезоном и после него кассету проверяют, чистят или меняют, очищают поддоны и расходный бак, выполняют настройки по паспорту.
