Turkov HumiBox Pump 3

Гидравлическая и управляющая часть канального адиабатического увлажнителя HumiBox: модуль насосом подаёт воду в секцию испарения и управляет её работой. Он подходит к секциям HumiBox 600, 1000, 1500, 2000, 3000 и 4000, а без секции испарения увлажнитель не работает.

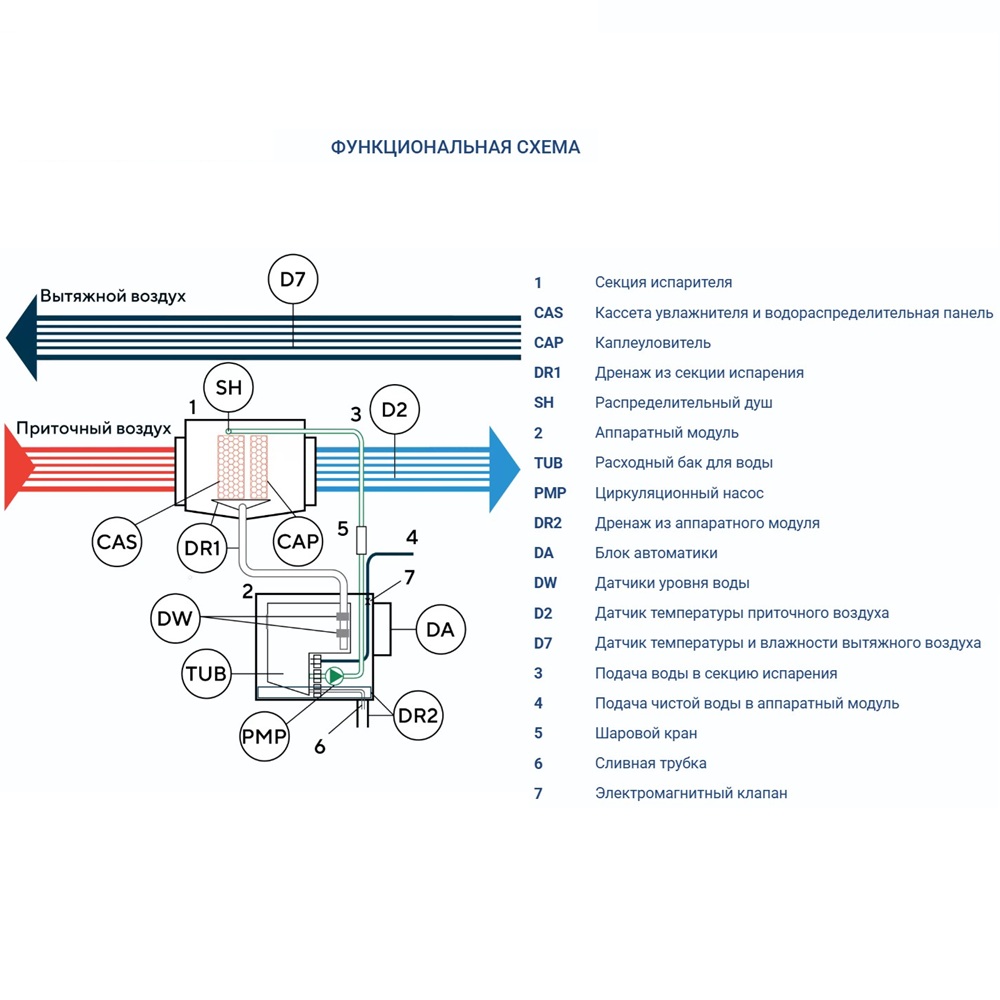

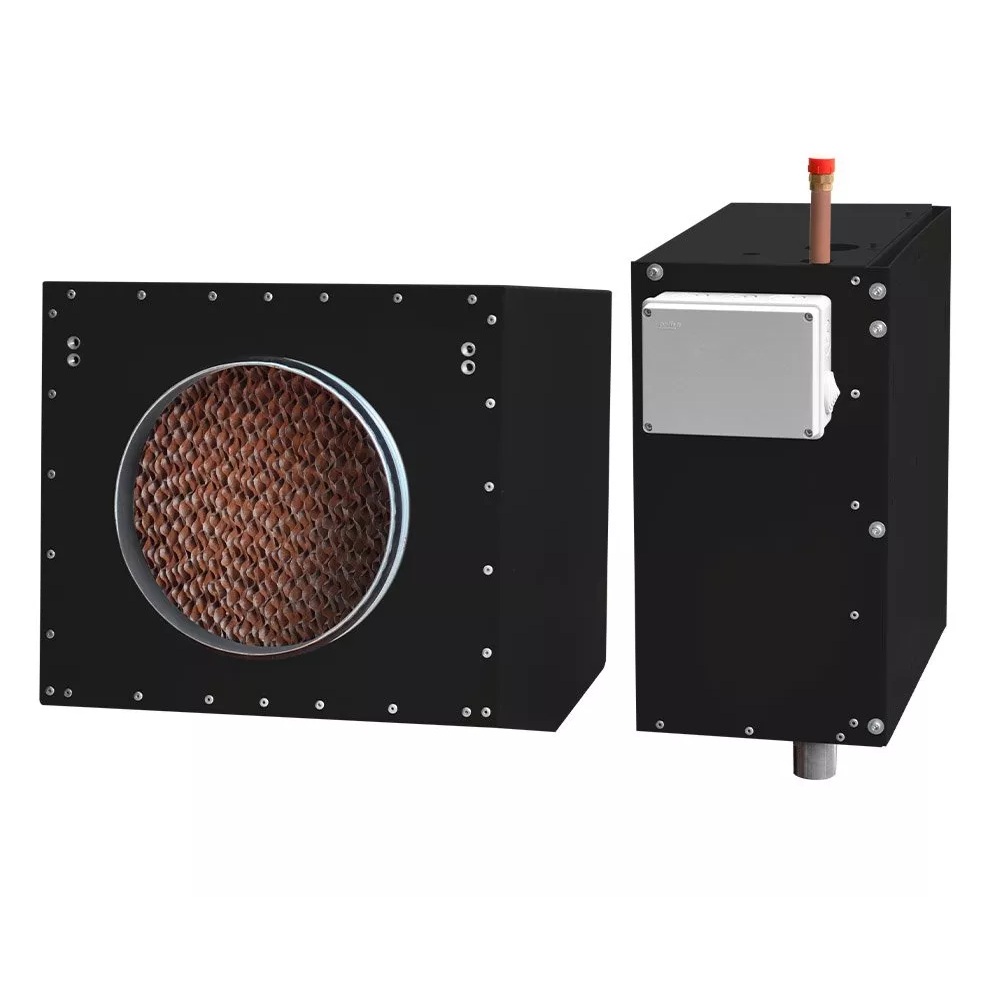

Секция с водораспределительной панелью, сотовой кассетой из стекловолокна и каплеуловителем стоит в приточном канале, аппаратный модуль — отдельно, например в техническом помещении: два компактных блока проще разместить, чем один большой. Вода с панели стекает по кассете, воздух насыщается влагой за счёт поверхностного испарения, а капли задерживает каплеуловитель, и влага уходит в дренажный поддон. Перенасыщение воздуха влагой исключено, эффективность увлажнения — до 95 %. Область применения HumiBox — системы вентиляции жилых помещений, производств точного оборудования, музеев, больниц и типографий.

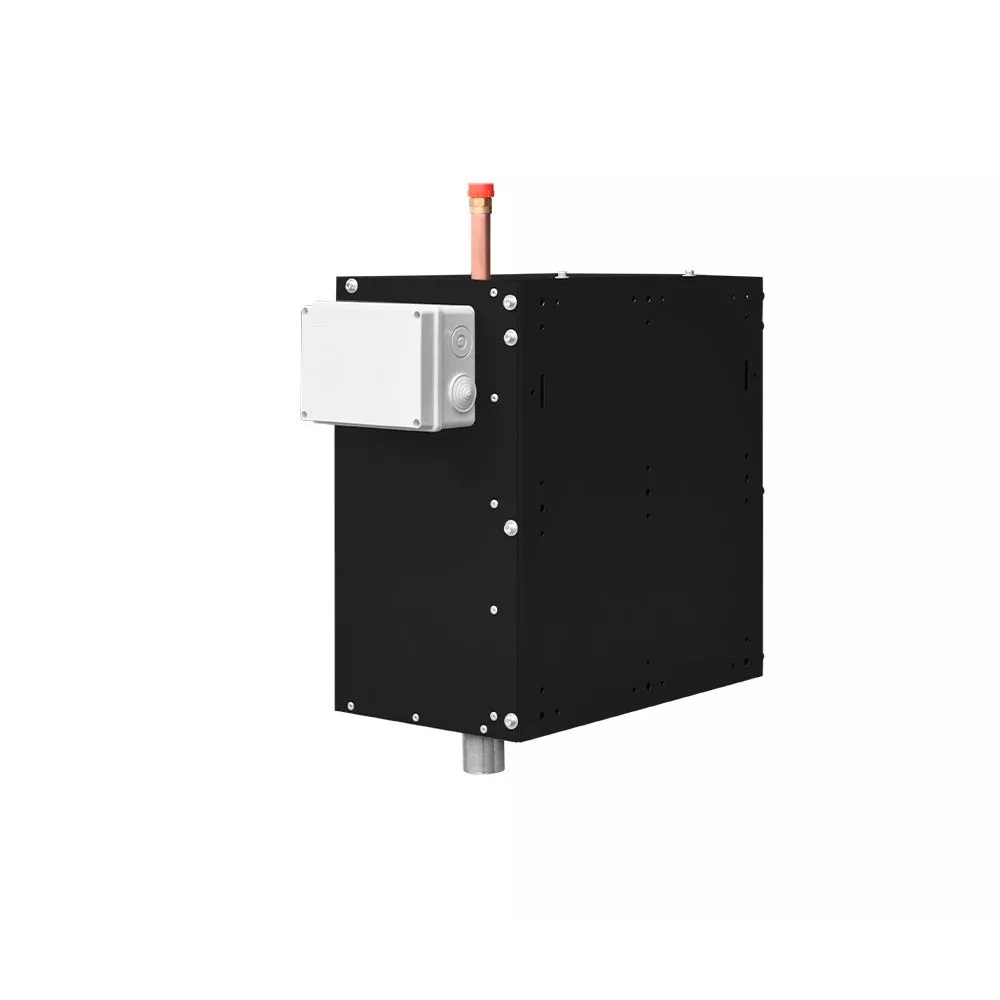

Устройство модуля

• корпус из оцинкованной стали;
• расходный бак для воды на 11 л;
• циркуляционный насос;
• блок автоматики увлажнителя;
• датчики уровня воды;
• электромагнитный клапан;
• дренажная система и сливная трубка.

Все узлы, работающие с водой, расположены над дренажным поддоном. Блок автоматики подключается к автоматике установки TURKOV; в схему увлажнителя входят датчик температуры приточного воздуха и датчик температуры и влажности. Встроенный Wi-Fi модуль связывает увлажнитель с мобильным приложением, и управлять им можно с телефона.

HumiBox работает только с приточными и приточно-вытяжными установками TURKOV с жидкостным нагревателем. Сочетать увлажнитель с установками с электрическим нагревателем запрещено: мощности такого нагревателя не хватает, чтобы подогреть воздух до нужной для увлажнения температуры. Сторонний электронагреватель в вентиляционной системе считается эксплуатацией не по назначению, и гарантия может быть снята.

Монтаж

Модуль крепится на стену с достаточной несущей способностью, только в тёплом помещении и ниже уровня слива воды из секции испарения. Высота подъёма воды из модуля — от 0,2 до 4 м, расстояние между модулями по горизонтали — от 0,2 до 7 м. Свежая вода, уже прошедшая фильтрацию, подводится к модулю пластиковой трубкой 1/4 дюйма, к секции испарения вода идёт по линии 1/2 дюйма. К модулю же подключаются питание, управляющий сухой контакт и аварийный сухой контакт защиты от перелива. К увлажнителю выпускается комплект водоподготовки «Барьер ОСМО» для HumiBox.

Обслуживание

Плановое техническое обслуживание проводится ежегодно, не позднее 18 месяцев от даты продажи или 12 месяцев от запуска. Перед сезоном и после него кассету проверяют, чистят или меняют, очищают поддоны и расходный бак, выполняют настройки по паспорту. Срок замены кассеты зависит от жёсткости воды и режима работы, требования к качеству воды приведены в паспорте. Секция испарения выпускается в универсальном исполнении с правым или левым обслуживанием, кассеты меняются без демонтажа увлажнителя.

Гарантия не действует, если не проведены пусконаладочные работы, увлажнитель работал вне допустимых температурных и влажностных пределов или плановое обслуживание пропущено. Расчётный срок службы — 10 лет.
