Turkov HumiBox 5000

Канальный адиабатический увлажнитель для приточной вентиляции коммерческих помещений, первая модель линейки на увеличенном аппаратном модуле HumiPump 5. Влага испаряется с кассеты из стекловолокна: воздух не перенасыщается, эффективность увлажнения — до 95 %.

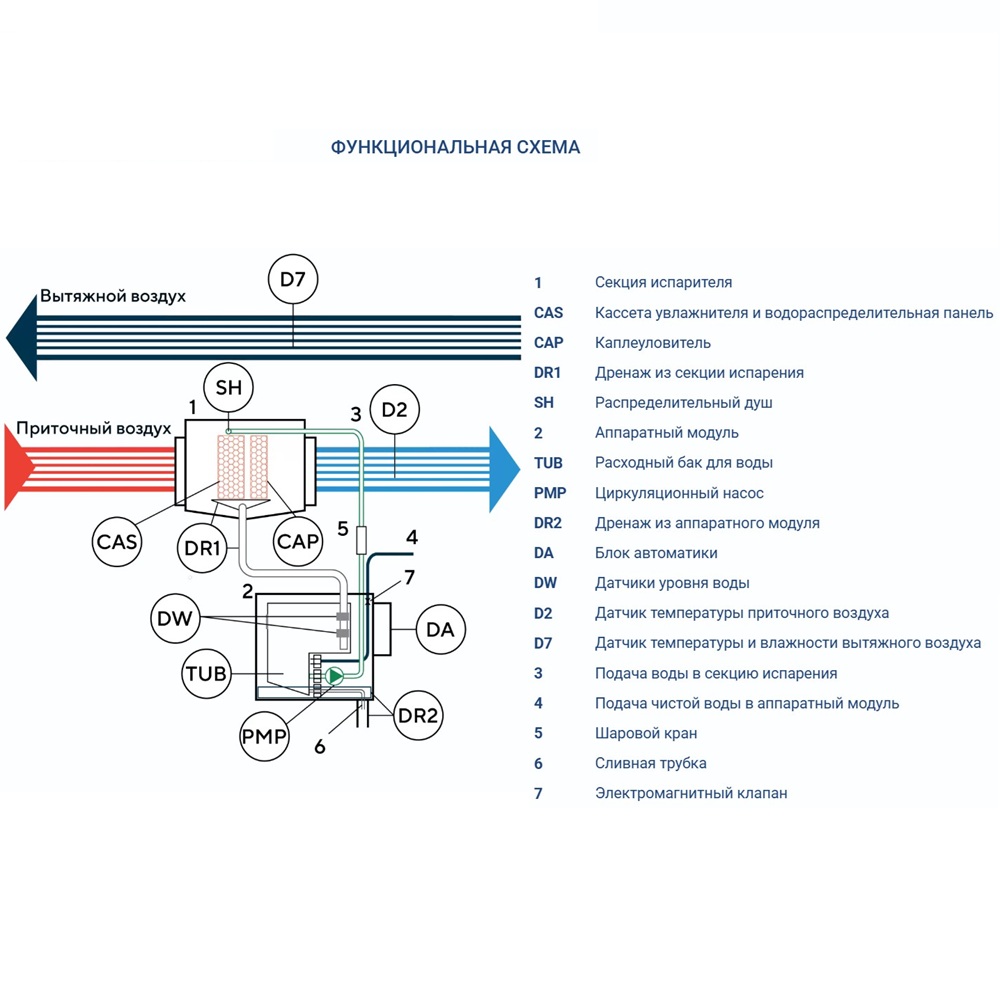

Из водопровода вода поступает в аппаратный модуль, оттуда насосом — на водораспределительную панель секции испарения. Ячейки панели направлены вниз и равномерно смачивают кассету, через которую проходит приточный воздух; каплеуловитель задерживает капли, излишки стекают в дренаж.

Нагреватель приточной установки

Увлажнение идёт с понижением температуры воздуха, поэтому нагреватель установки должен догревать приток до 35 °C. HumiBox совместим только с приточными и приточно-вытяжными установками TURKOV с жидкостным нагревателем. Сочетать его с установками с электрическим нагревателем запрещено: их мощности не хватает. Подключение стороннего электронагревателя к вентсистеме расценивается как эксплуатация не по назначению и может лишить гарантии.

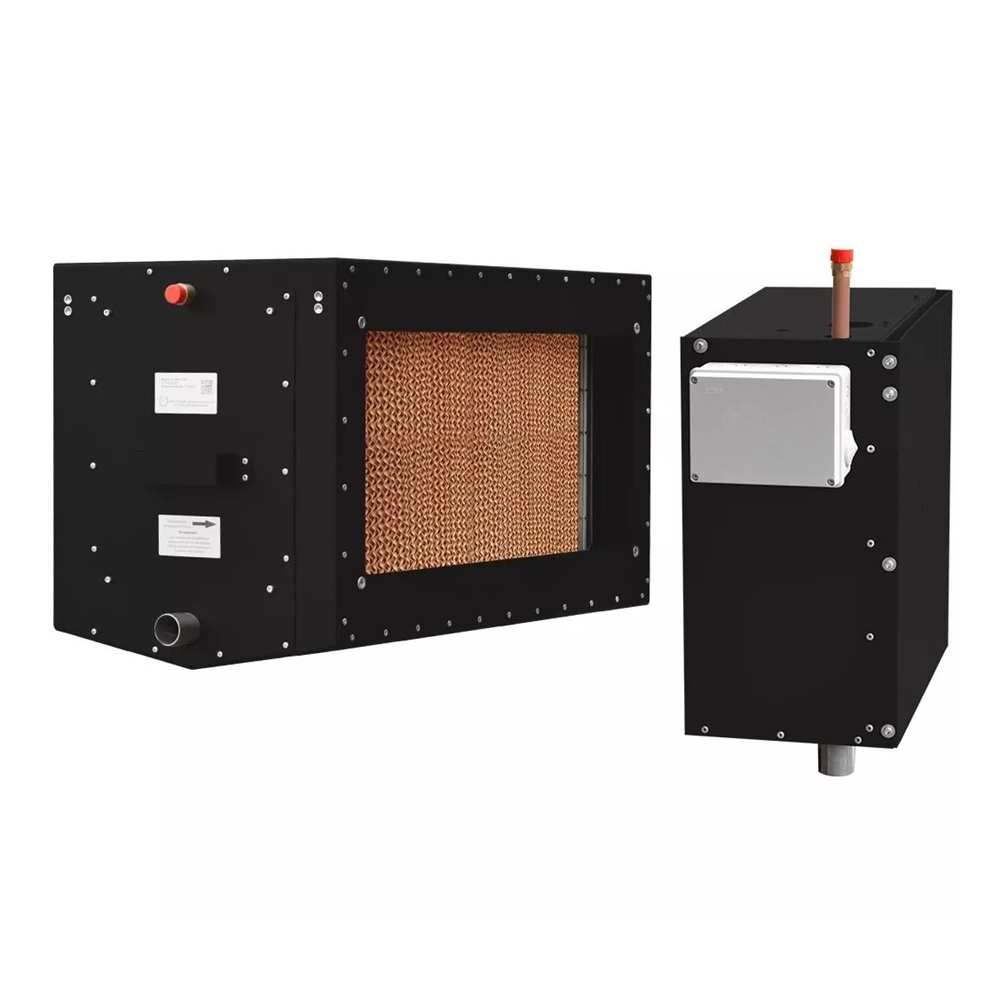

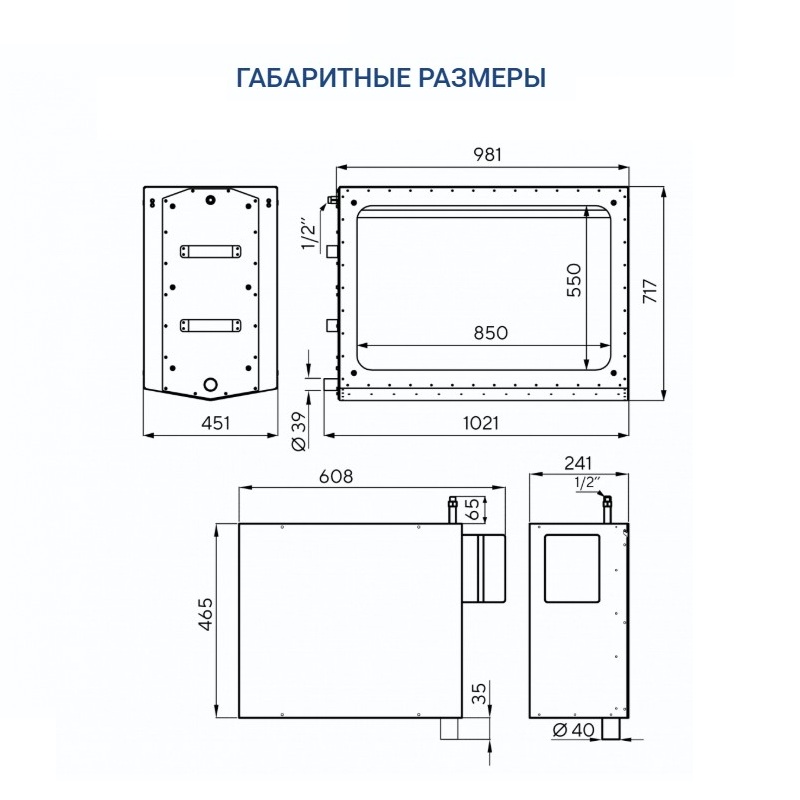

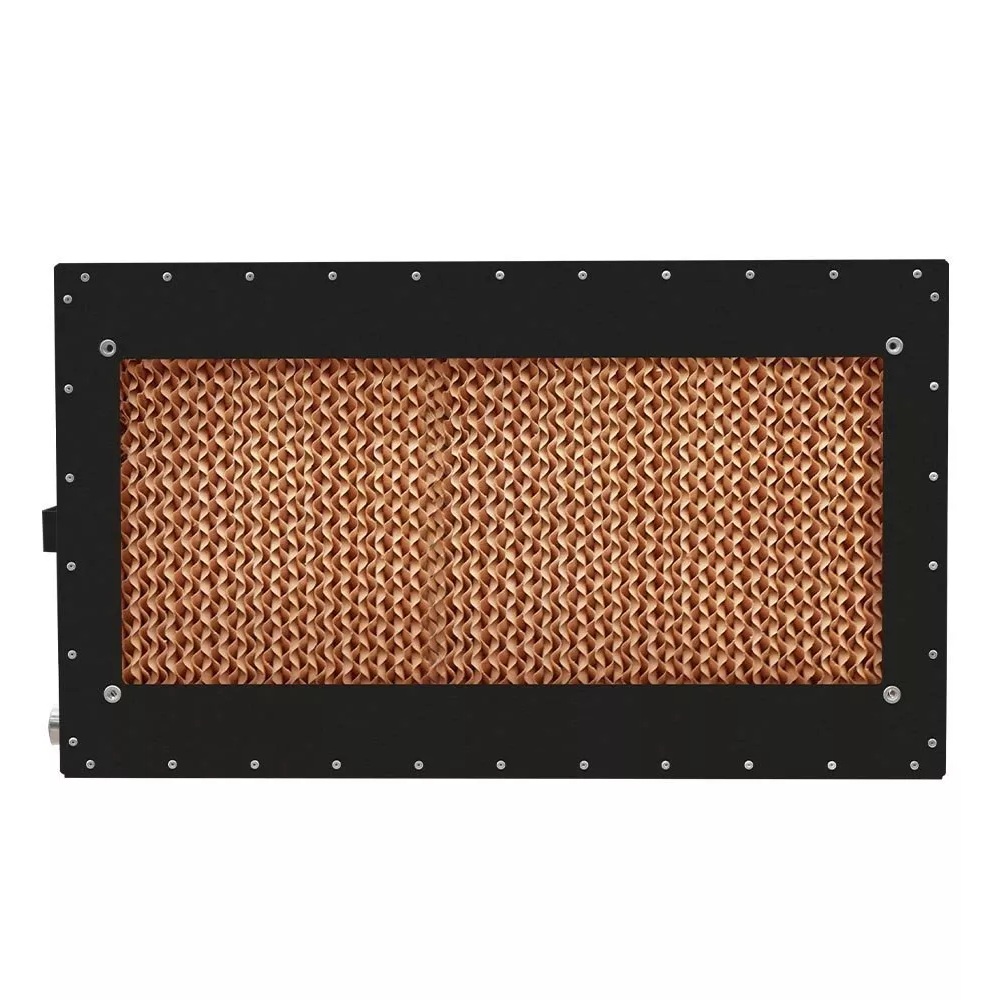

Секция испарения подключается к воздуховоду 850×550 мм. Её оцинкованный корпус вмещает кассету, водораспределительную панель, распределительный душ, каплеуловитель и дренажную систему; исполнение универсальное, под правое или левое обслуживание, кассета меняется без демонтажа увлажнителя.

Аппаратный модуль HumiPump 5 размером 241×608×465 мм устанавливается только в тёплом помещении, ниже уровня слива из секции испарения. В оцинкованном корпусе — расходный бак, циркуляционный насос, блок автоматики, датчики уровня воды, электромагнитный клапан, сливная трубка и дренажная система, причём все узлы, через которые проходит вода, стоят над дренажным поддоном. Два компактных блока удобнее разместить в техническом помещении, чем один крупный.

Увлажнитель подключается к автоматике TURKOV и работает по датчику температуры приточного воздуха и датчику температуры и влажности. На аппаратный модуль заводятся питание, управляющий сухой контакт и аварийный, который защищает от перелива. Через встроенный Wi-Fi модуль увлажнителем управляют с телефона в мобильном приложении.

При монтаже соблюдайте пределы: подъём воды к секции испарения — от 0,2 до 4 м, расстояние между модулями по горизонтали — от 0,2 до 7 м. Свежая вода подводится к аппаратному модулю пластиковым вводом 1/4 дюйма, в секцию испарения — по линии 1/2 дюйма.

Эксплуатация

Гарантия действует после пусконаладочных работ и при ежегодном плановом ТО: первое — не позднее 18 месяцев с продажи или 12 месяцев с запуска. До начала сезона и после него кассету проверяют, чистят или меняют, очищают поддоны и расходный бак, выполняют настройки по паспорту. Как часто менять кассету, определяют жёсткость воды и режим работы; требования к воде приведены в паспорте, для водоподготовки предназначен комплект «Барьер ОСМО» для HumiBox. Работа вне допустимых температурных и влажностных пределов гарантией не покрывается. Расчётный срок службы — 10 лет.

Кроме коммерческих объектов, увлажнители серии работают в жилых домах, музеях, больницах, типографиях и на производствах точного оборудования.
