Воздушный тепловой насос переносит тепло с улицы в водяную систему здания. Даже морозный воздух содержит энергию, но чем ниже наружная температура и чем горячее нужна вода, тем тяжелее режим холодильного контура. Обычная машина теряет мощность, компрессор работает с высоким отношением давлений, а температура нагнетания приближается к пределу. Технология EVI расширяет рабочую область, но не отменяет расчет теплопотерь, оттайку и резервный источник тепла.
Почему мощность падает на морозе
В режиме отопления наружный теплообменник служит испарителем. Хладагент кипит при температуре ниже наружного воздуха, забирает тепло и поступает в компрессор. После сжатия горячий газ отдает энергию воде в конденсаторе.
При похолодании давление и температура кипения снижаются. Плотность пара на всасывании уменьшается, поэтому за один оборот компрессор переносит меньшую массу хладагента. Одновременно растет разница между давлением испарения и конденсации. Компрессору приходится выполнять больше работы, а температура газа на выходе повышается. Автоматика ограничивает частоту или останавливает машину, чтобы защитить обмотки, масло и спирали.
На наружном теплообменнике появляется иней. Он закрывает проход воздуха и ухудшает теплообмен, поэтому установка периодически тратит часть энергии на оттайку. В итоге доступная теплопроизводительность и COP снижаются именно тогда, когда зданию требуется больше всего тепла.
Что добавляет EVI
EVI расшифровывается как Enhanced Vapor Injection — усиленный впрыск пара. В контуре появляется экономайзер, отдельный электронный расширительный вентиль и компрессор с промежуточным портом. Основной поток жидкого хладагента после конденсатора проходит через одну сторону пластинчатого теплообменника. Небольшую часть потока расширительный вентиль переводит на более низкое промежуточное давление и испаряет на второй стороне.

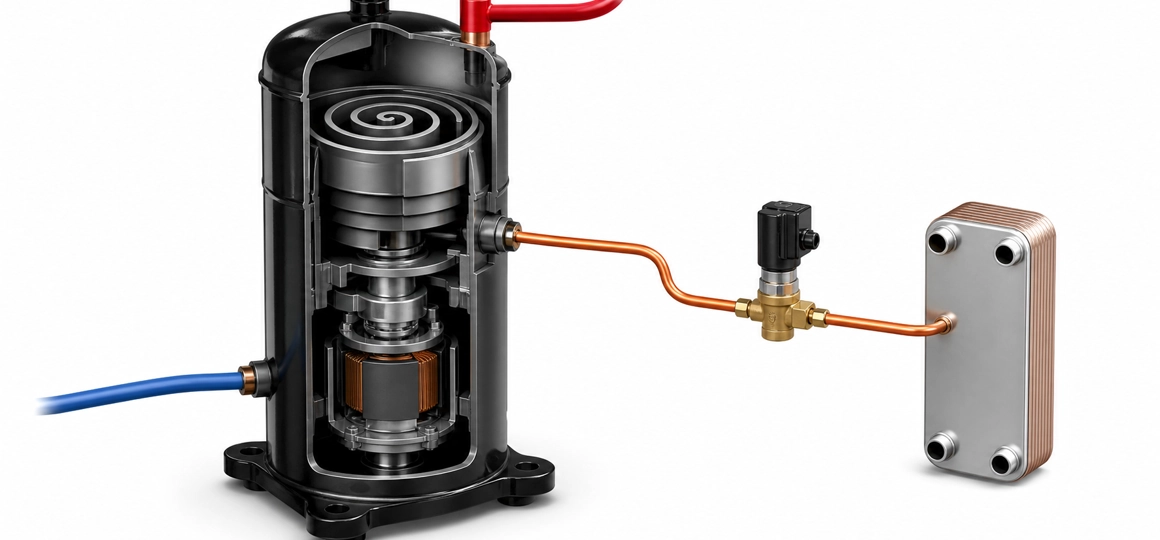

Образовавшийся пар поступает не на обычное всасывание, а в промежуточную полость Scroll-компрессора. Основная порция хладагента уже частично сжата, затем смешивается с впрыскиваемым паром и продолжает сжатие до давления конденсации. Поэтому процесс часто описывают как двухступенчатый, хотя обе ступени находятся в одном корпусе.
Экономайзер одновременно переохлаждает основную жидкость перед главным расширительным вентилем. В испаритель поступает хладагент с большим полезным перепадом энтальпии, а промежуточный поток увеличивает массовый расход через верхнюю часть компрессора. Впрыск снижает внутреннюю температуру сжатия и помогает удержать температуру нагнетания в допустимой области.
EVI не означает постоянный впрыск максимального количества пара. Контроллер управляет вентилем по температуре, давлению и перегреву. При мягкой погоде контур может работать с малым впрыском или без него, а при высокой степени сжатия открываться сильнее. Настройки зависят от компрессора и хладагента; самостоятельная переделка обычного контура добавлением теплообменника недопустима.
Что означают COP 2,5–3 при −25 °C
COP — отношение отданной тепловой мощности к потребляемой электрической. COP 2,5 означает, что при 1 кВт электрической мощности система передает воде 2,5 кВт тепла в указанной расчетной точке. Это не постоянный коэффициент на весь сезон.
При −25 °C значение зависит прежде всего от температуры воды. Низкотемпературный контур теплого пола с подачей 30–35 °C создает меньший температурный подъем, чем радиаторная сеть с подачей 60–65 °C. На высокой воде компрессор потребляет больше, доступная мощность и COP ниже. В таблице производителя нужно найти одновременно наружную температуру, подачу и расход воды, а также уточнить, учтены ли оттайка и насосы.
Заявление «2,5–3 кВт тепла на 1 кВт электричества при −25 °C» возможно для отдельных моделей и режимов, но не служит общим свойством EVI. Официальные материалы Copeland подтверждают работу EVI-компрессоров при низкой наружной температуре, а конкретные тепловые насосы Daikin допускают работу до −25 °C. Фактический COP берут из сертифицированной таблицы выбранной пары наружного и гидравлического модулей.
То же относится к воде +60…+65 °C без ТЭНов. Некоторые высокотемпературные модели достигают такого графика компрессорным контуром, но максимальная температура может снижаться с похолоданием. В паспорте отдельно проверяют предел подачи, рабочий диапазон компрессора и условия включения встроенного электронагревателя.
Как проходит автоматическая оттайка
Иней образуется, когда поверхность наружного испарителя холоднее точки замерзания, а воздух содержит влагу. Контроллер оценивает температуру теплообменника, наружного воздуха, давление и время работы. Когда сопротивление инея становится заметным, четырехходовой клапан ненадолго разворачивает цикл.

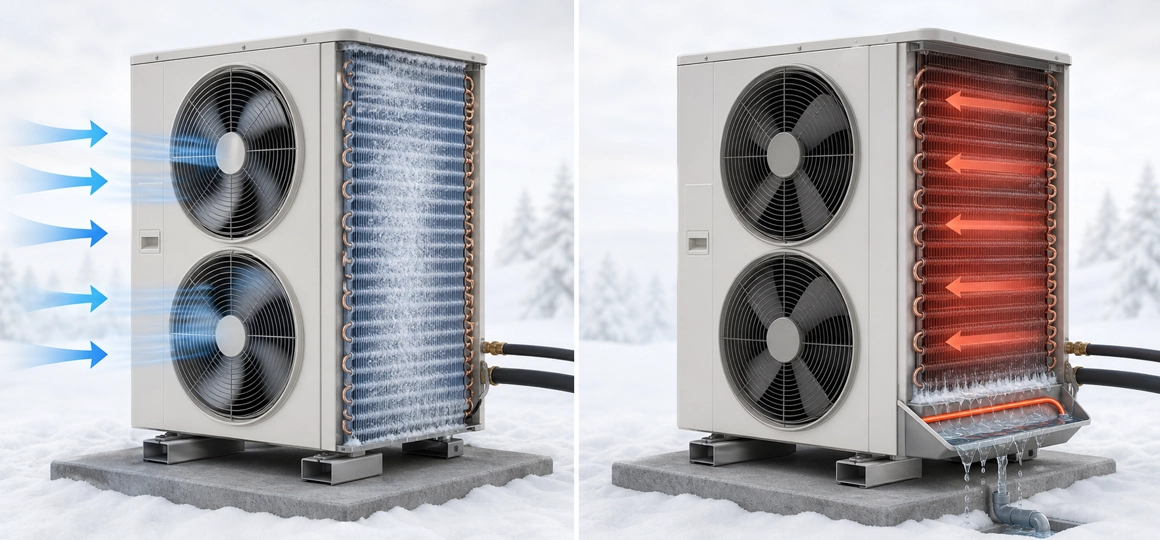

Во время реверсивной оттайки горячий газ поступает в наружный теплообменник и растапливает лед. Водяной контур временно становится источником энергии. Чтобы температура в системе не просела резко, применяют буферную емкость, поддерживают минимальный объем и расход воды, а автоматика может остановить вентиляторы внутренних приборов. После очистки теплообменника цикл снова переключается на отопление.
Частая оттайка не всегда означает неисправность. Ее периодичность зависит от температуры и влажности: около нуля влажный воздух способен создавать иней быстрее, чем сухой сильный мороз. Но почти непрерывные циклы требуют проверки расхода воздуха, чистоты теплообменника, массы хладагента, датчиков и свободного отвода талой воды.
Поддон, дренаж и вентилятор
После каждой оттайки в поддон попадает вода. Если она замерзнет, лед поднимется к теплообменнику или крыльчатке. Заводское зимнее исполнение может включать кабель поддона, обогрев дренажного патрубка и алгоритм управления нагревом. Эти элементы подбирают производителем под конструкцию блока и его электрическую защиту.

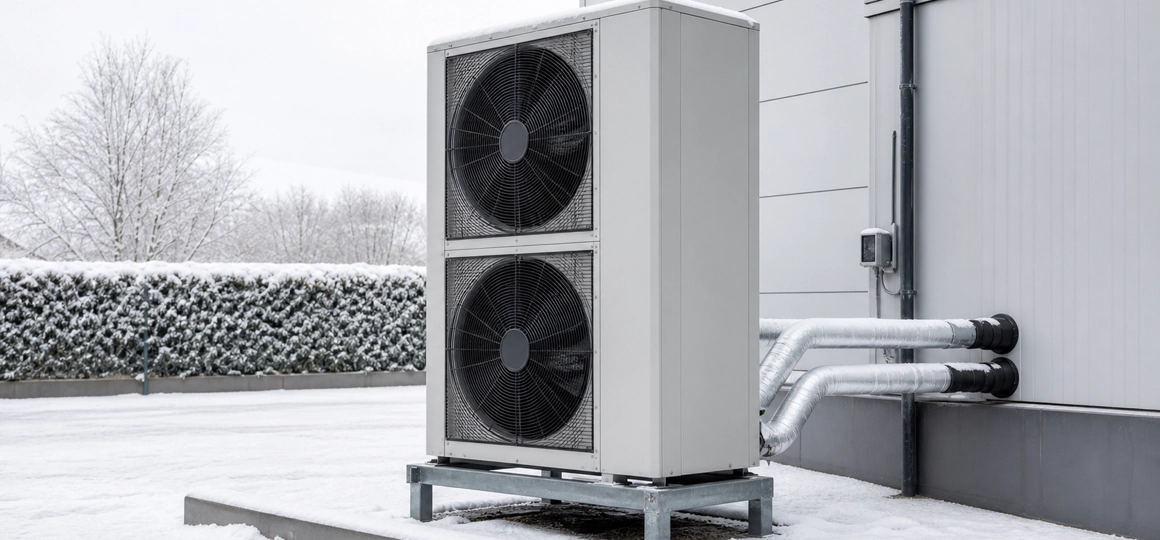

Наружный блок ставят выше расчетного снежного покрова, оставляют зону для выброса воздуха и предусматривают безопасный отвод воды. Нельзя направлять дренаж туда, где образуется скользкая наледь. Самодельный кабель без термостата может перегревать пластик или расходовать энергию весь сезон.
Бивалентная схема и пиковый источник
Подбирать тепловой насос только на самый холодный час не всегда выгодно. Большую часть сезона наружная температура выше расчетного минимума, поэтому установка будет работать на частичной нагрузке. В бивалентной системе тепловой насос покрывает базовую часть, а газовый или электрический котел подключается при недостатке мощности.
Бивалентную точку определяют пересечением двух кривых: теплопотери здания растут при похолодании, доступная мощность воздушного насоса обычно уменьшается. Выше этой точки работает только насос. Ниже автоматика добавляет котел параллельно либо полностью переключает источник. Выбор зависит от тарифов, лимита электросети, гидравлики и требований к резервированию.
Погодозависимое управление меняет температуру подачи по наружной температуре. В мягкую погоду вода остается прохладнее, компрессор работает с меньшим перепадом давлений и более высоким COP. При похолодании уставка повышается. Кривая должна соответствовать отопительным приборам: теплому полу обычно нужна более низкая подача, чем радиаторам.
Для устойчивой работы проверяют минимальный расход через конденсатор, объем воды, схему буферной емкости, насосы и защиту от замерзания. Если наружный и внутренний модули разделены водяной трассой, остановка циркуляции на морозе опасна; применяют незамерзающий раствор, резервное питание насоса или конструкцию с фреоновой линией до помещения — по проекту.
Что проверить перед выбором
- Теплопотери здания при расчетной наружной температуре, а не только площадь.
- Таблицу мощности и COP при нужной температуре подачи.
- Максимальную воду без ТЭНов во всем требуемом наружном диапазоне.
- Долю мощности и времени, которую должен покрывать пиковый котел.
- Энергию и продолжительность оттайки, минимальный объем воды.
- Заводской обогрев поддона и организованный отвод талой воды.
- Допустимый диапазон компрессора, тип хладагента и сервисную доступность.
EVI помогает компрессору переносить больше хладагента и контролировать температуру сжатия при большом температурном подъеме. Благодаря этому тепловой насос сохраняет работоспособность и полезную мощность в мороз. Но итог определяет вся система: низкотемпературные отопительные приборы, погодозависимая кривая, корректная оттайка и заранее рассчитанный пиковый источник.
