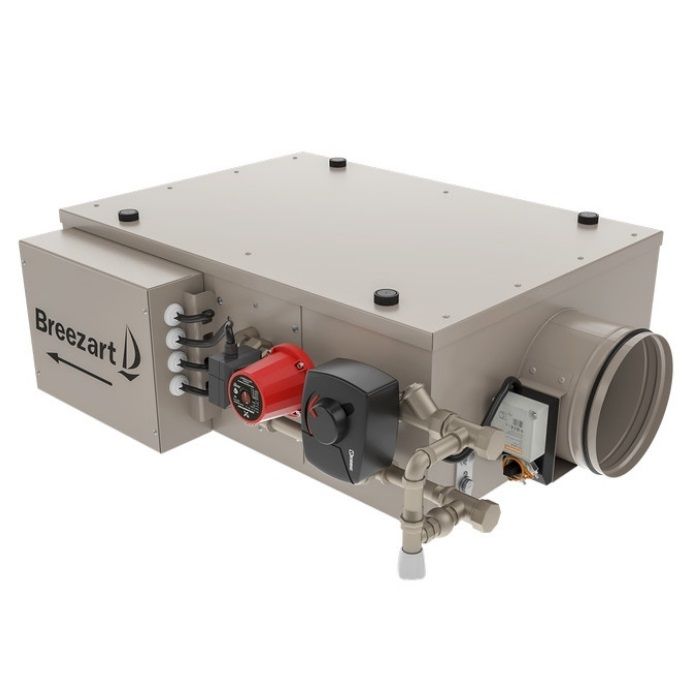

Breezart 600 Aqua

Приточная установка для вентиляции квартир: наружный воздух подогревает водяной нагреватель W31, температуру притока поддерживает автоматика JetLogic через смесительный узел из комплекта. Нагреватель и фильтры у неё те же, что у младшей модели серии, а EC-вентилятор мощнее и воздуховод больше в диаметре.

Смесительный узел поставляется в одном из двух вариантов: с трёхходовым клапаном S3-20-4-1,6 или с двухходовым S2-20-4-0,63. Автоматика управляет клапаном узла, поддерживая заданную температуру воздуха, и защищает калорифер от замораживания.

На входе стоит воздушный клапан с электроприводом и возвратной пружиной, за ним — фильтр G4 400-200-48 «EU4-600 Lux» (по заказу M5). Опционально добавляется второй фильтр того же размера: «F7-Comp-600» или «Carb-Comp-600». Воздух подаёт EC-вентилятор с вперёд загнутыми лопатками, его производительность регулируется плавно, в 10 ступенях. Корпус термо- и шумоизолирован.

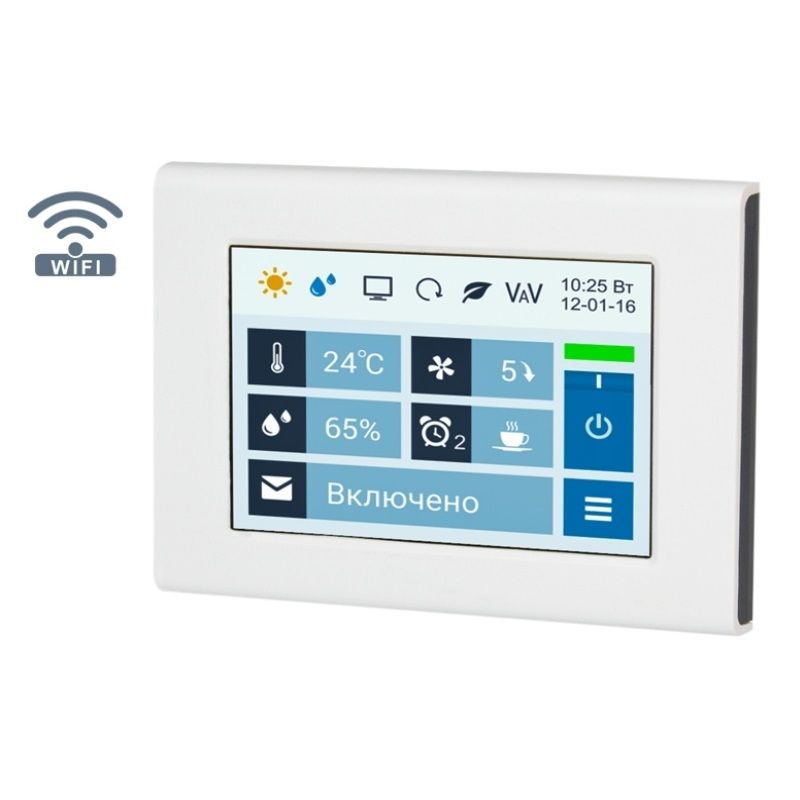

Автоматика JetLogic поставляется с датчиками и цветным сенсорным пультом JLV135 с Wi-Fi. Помимо нагревателя и скорости вентилятора, она отвечает за:

• управление различными увлажнителями воздуха с пульта вентустановки;
• контроль загрязнённости фильтра цифровым датчиком давления;
• восемь недельных сценариев и функции «Комфорт» и «Рестарт»;
• часы реального времени, которые не сбрасываются при сбое питания;
• работу в VAV-системе с модулем JL208DP;
• подключение к «умному дому» по ModBus RTU или ModBus TCP;
• управление через веб-интерфейс с компьютера, смартфона или планшета.

Управление из браузера

Веб-интерфейс — штатная опция WEB, поддерживаются Google Chrome и Safari. Удалённо регулируются температура, скорость и влажность, если подключён увлажнитель. Видны показания датчиков и ошибки с расшифровкой кодов, в том числе по отдельным узлам, а при исправной работе — последняя возникшая ошибка. Из браузера настраиваются и запускаются сценарии, строятся графики температуры, влажности и других параметров, задаётся расход воздуха в VAV-зонах. При неисправности приходит уведомление на e-mail.

Что можно добавить

Опция HAP добавляет управление увлажнителем с водяным пред- и постнагревателем, CT превращает автоматику в каскадный регулятор температуры в помещении по дополнительному датчику, GH подаёт сигнал на включение котла или его перевод на повышенную мощность. Для ККБ предусмотрены взаимоисключающие опции: DC с выходом «сухие контакты» для агрегата On/Off и PC с выходом 0–10 В для инверторного.

Совместимое оборудование:

• JL208DP — модуль на 4 VAV-зоны, трубка 1 м и адаптер в комплекте;
• 550 DIST — распределительная камера для VAV-системы;
• 550 Filter Case — корпус для фильтра тонкой очистки;
• G7C-M01 — дополнительный фильтр тонкой очистки F7 или Carb, устанавливается в корпус приточной установки;
• ALL EXTRA — вытяжные установки Breezart, сбалансированные по производительности;
• ALL HA, HA P — испарительные увлажнители с водяными нагревателями, Humi VP — паровые увлажнители;
• TPD-Gate — шлюз Modbus RTU — Modbus TCP для проводного Ethernet, на базе пульта TPD.
