Breezart 8000 Hybrid ET60-380

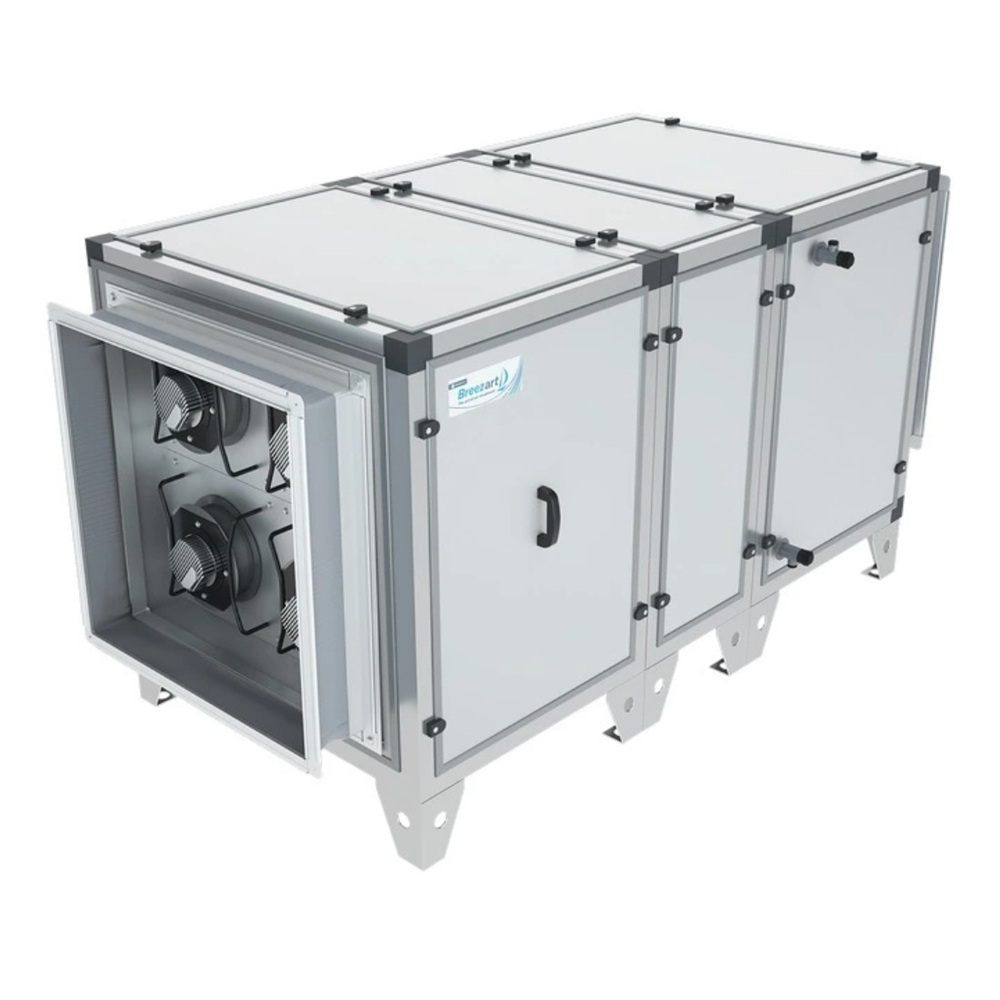

Самая производительная приточная установка гибридной серии: воздух подают четыре EC-вентилятора с обратнозагнутыми лопатками (исполнение BC), а нагревают его водяной калорифер со смесительным узлом и встроенный электронагреватель. Приоритет автоматика всегда отдаёт более экономичному водяному нагреву, электрический включает только по необходимости и строго на мощность, которой не хватает до заданной температуры.

Электронагреватель работает в паре с калорифером или отдельно и поддерживает температуру притока в четырёх ситуациях.

• Котёл с приоритетом ГВС переключился на горячее водоснабжение и прекратил подачу теплоносителя. Электронагреватель включается мгновенно, аварийного отключения нет, после возобновления подачи установка автоматически возвращается к водяному нагреву.
• Межсезонье: отопление отключено, на улице холодно.
• Мощности котельной не хватает на пиковую зимнюю нагрузку: в сильные морозы электрический преднагрев компенсирует дефицит мощности, и на выходе сохраняется заданная температура.
• Конденсационный котёл: экономичный режим требует теплоносителя 40–55 °C, которого зимой мало для холодного наружного воздуха, — преднагрев выполняет электронагреватель.

Состав поставки

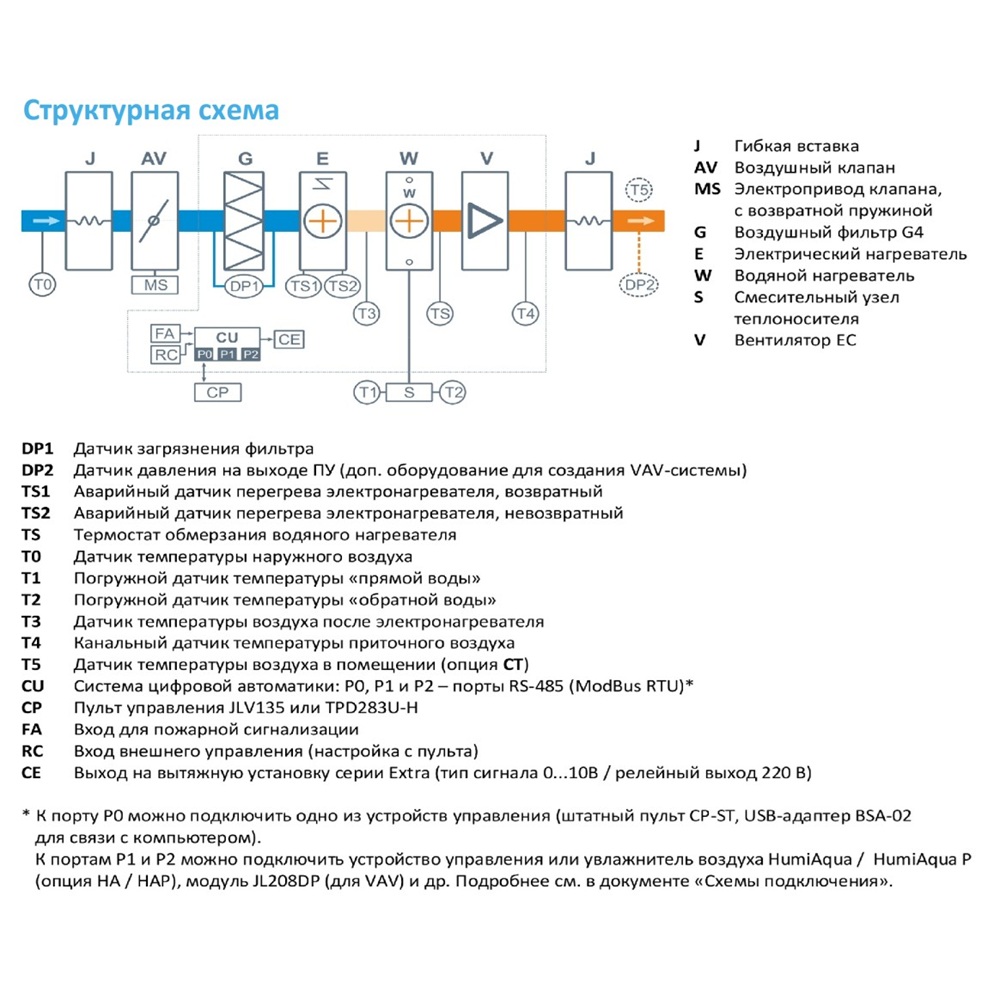

Смесительный узел с 2- или 3-ходовым клапаном входит в комплект калорифера. Производительность EC-вентиляторов настраивается; высокий КПД и cos φ при малой реактивной составляющей уменьшают энергопотребление и нагрузку на сеть, бесщёточная коммутация даёт большой срок бесперебойной работы. На входе притока стоит фильтр G4, опционально — M5. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания; клапан можно отсоединить и перенести к точке воздухозабора, тогда при выключенной вентиляции холодный воздух не проникает в воздуховоды. Межкорпусное пространство заполнено термо- и шумоизоляцией из минерального волокна. Автоматика JetLogic с датчиками и пульт JLV135 тоже входят в поставку.

Функции JetLogic

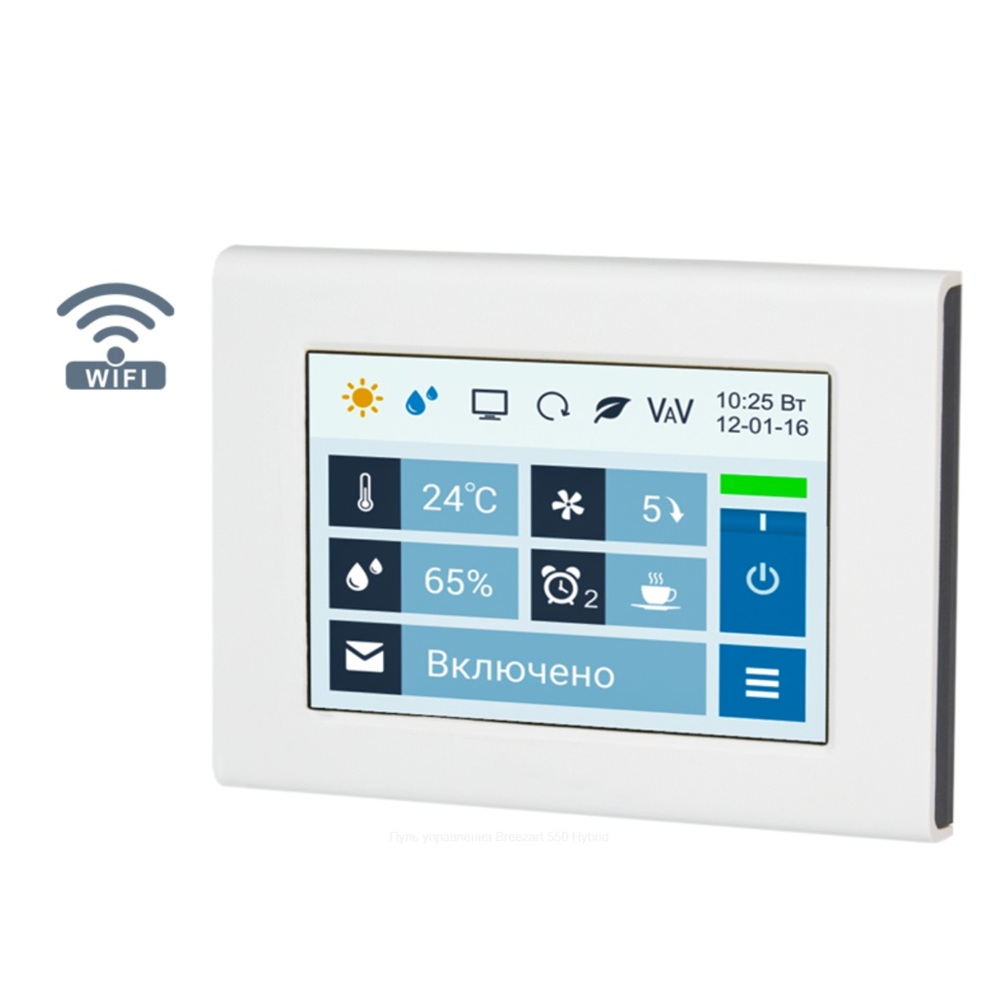

Контроллер на ARM Cortex-M3 встроен в корпус. Накладной пульт JLV135 оснащён цветным ёмкостным сенсорным экраном 3,5 дюйма с разрешением 480 × 320 точек и Wi-Fi.

• Нагрев воздуха до заданной температуры клапаном смесительного узла, защита калорифера от замораживания.
• Догрев электронагревателем при недостаточной мощности водяного.
• Регулировка скорости вентиляторов, 10 ступеней.
• Работа по опциональному датчику CO2 или VOC: скорость меняется по линейному закону и держит уровень, заданный на главном экране.
• Контроль загрязнённости фильтра цифровым датчиком давления.
• Восемь недельных сценариев, часы реального времени.
• Управление вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или 0–10 В, текущая влажность, уставка и диапазон регулирования — на пульте.
• VAV-система с модулем JL208DP.
• Подключение к «умному дому» по ModBus RTU или ModBus TCP.

Веб-интерфейс входит штатно (опция WEB) и открывается в Google Chrome или Safari на компьютере, смартфоне или планшете. Удалённо регулируются температура, скорость, влажность при наличии увлажнителя и расход воздуха в VAV-зонах, настраиваются и запускаются сценарии, видны показания датчиков. Строятся графики температуры, влажности, мощности электронагревателя и других параметров, ведётся учёт его электропотребления. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая; о неисправности приходит уведомление на e-mail.

Совместимость

Для увлажнения предусмотрены две опции: HAP управляет увлажнителем с водяным пред- и постнагревателем, HA — увлажнителем только с водяным постнагревателем. С каскадным регулятором CT температура поддерживается по дополнительному датчику в помещении. Компрессорно-конденсаторный блок подключается через одну из двух несовместимых между собой опций: DC (сухие контакты для ККБ типа On/Off) или PC (выход 0–10 В для инверторного ККБ). Опция GH подаёт сигнал на включение котла или его переключение на повышенную мощность. Предварительный нагреватель заказывается электрическим или водяным на пропиленгликоле.

Из оборудования с установкой работают шлюз TPD-Gate на базе пульта TPD, переводящий Modbus RTU в Modbus TCP с проводным подключением по Ethernet, вытяжные установки Breezart, сбалансированные по производительности (ALL EXTRA), и модуль JL208DP на 4 VAV-зоны с трубкой 1 м и адаптером в комплекте.
