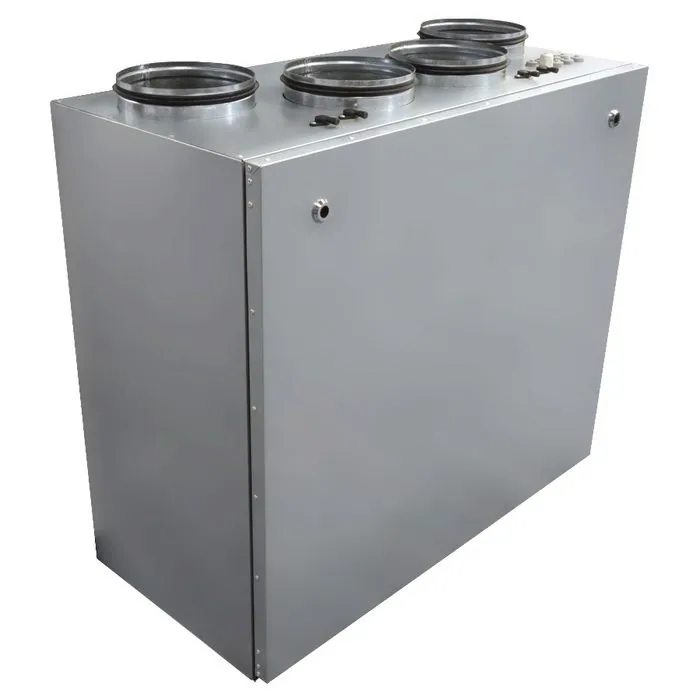

Zilon ZPVP 1000 VWR

Буквы в начале названия — тип установки. ZPE — приточная установка с электрическим нагревателем, ZPW — с водяным, ZPCE-N — компактная приточная установка с PTC-нагревателем; рекуператора у приточных установок нет. ZPVP — приточно-вытяжные установки с пластинчатым рекуператором, ZPVR-N — с роторным. ZEAV 135 — настенный бризер с притоком до 135 м³/ч, буква H — модель с электрическим нагревателем. В ZPE 4000-30,0 L3 первое число — типоразмер, после дефиса — мощность электронагревателя в кВт; L1 — вентилятор на 230 В, L3 — на 400 В (три фазы). В ZPW 3000/27 после косой черты — округлённая мощность водяного нагревателя в кВт. INT — установка со встроенной автоматикой; у ZPE INT и ZPE-M INT число после косой черты — питание нагревателя (/1 — 230 В, /2 — две фазы 400 В, /3 — три фазы 400 В), а у ZPW INT и ZPW-M INT /1 означает питание 230 В. ZPE-M INT — модернизированная линейка ZPE INT. У ZPVP после типоразмера идёт исполнение: P — подвесное под потолком, H — горизонтальное, V — с патрубками на верхней панели; у ZPVR-N P — подвесное, U — напольное с подключением воздуховодов сверху или сбоку, способ монтажа H и V указан в паспорте модели. Затем E — встроенный электрический нагреватель, W — водяной; L или R — левое или правое исполнение (сторона обслуживания). EC — вентиляторы с EC-двигателями. A и NC — варианты комплектации автоматики: у ZPVR-N их характеристики совпадают, а у ZPW-N INT EC в исполнениях A и NC разные вентиляторы и фильтры, поэтому данные лучше сверять по конкретной модели.

ZPVP рассчитаны на наружный воздух от −30 до +40 °C, а ставят их в помещение с температурой от +5 до +40 °C. У младших ZPVP (450 и 800 или 850) рекуператор от обмерзания защищает электрический преднагреватель, у 1000 и выше — байпас с заслонкой на электроприводе; на пульте есть режим разморозки рекуператора и функция «Северный старт» — постепенный набор скорости. ZPVP-M и ZPVR-N можно эксплуатировать в отапливаемых и неотапливаемых помещениях при температуре вокруг установки от −30 до +40 °C; паспорта допускают и открытую площадку под навесом, который защищает от осадков и солнца, но в разделе монтажа предписывают ставить установку внутри помещения, поэтому уличный вариант лучше согласовать при заказе. Наружный воздух допускается от −35 до +40 °C, если мощности нагревателя хватает для подогрева притока. Если вокруг установки ниже +5 °C, она должна работать без остановок, а между установкой и помещением рекомендуется поставить клапан с электроприводом или обратный клапан, иначе в установке может выпасть конденсат. ZPVR-N UW со встроенным водяным нагревателем ставят в помещение с температурой от +15 °C. Рекуператор ZPVP-M размораживается преднагревателем у младших моделей и открытием байпаса у старших. У ZPVR-N P и U ротор размораживается снижением частоты его вращения, у H и V — снижением производительности установки. Пульт ZPVP-M и ZPVR-N размещают в закрытом помещении с температурой от +7 °C.

ZPE, ZPW и ZPE Compact поставляются без автоматики: модуль управления Zilon с пультом заказывается отдельно. ZPE INT, ZPW INT и ZPVP комплектуются встроенной автоматикой и цветным сенсорным пультом 3,5″: на нём задают температуру и скорость, есть недельный таймер до 4 команд в сутки, у пульта есть порт RS-485 с протоколом Modbus RTU. ZPE-M INT, ZPW-M INT, ZPW-N INT EC и EC A, ZPVP-M и ZPVR-N исполнений A и NC комплектуются пультом Z031: установкой управляют со смартфона по Wi-Fi через приложение ZControl и через веб-интерфейс, в расписании до 9 задач, есть Modbus RTU для диспетчеризации и умного дома. У ZPE-M INT A, ZPW-M INT A, ZPVP-M исполнений A и EC A и ZPVR-N исполнений A и NC заявлено и управление голосом через «Алису». Приложение заявлено для Android, наличие версии для iOS лучше уточнить. ZPW-N INT EC NC комплектуется сенсорной панелью LBTC040 с веб-интерфейсом по Wi-Fi и недельным расписанием; для ZPCE-N, ZPVR-N EC без A и NC и ZPVP-M без суффикса тип пульта в комплекте лучше уточнить при заказе. Пульт ZPW-N INT EC NC и ZPCE-N должен быть из комплекта той же установки (серийные номера совпадают). Кабель пульта у части исполнений в комплект не входит, его стоит заказать вместе с установкой.

В моделях с буквой E электрический нагреватель встроен: у ZPVP и ZPVP-M — от 2 до 15 кВт, у ZPVR-N — PTC-нагреватель от 0,8 до 9 кВт. У младших ZPVP и ZPVP-M (типоразмеры 450 и 800 или 850) перед рекуператором дополнительно стоит электрический преднагреватель 1,2–1,5 кВт, который защищает рекуператор от обмерзания. В моделях с буквой W водяной нагреватель встроен у ZPVP HW и HW EC, у ZPVP VW 1000, 1500 и 2000, у ZPVP VW EC 1400 и 2200 и у ZPVR-N UW. У ZPVP PW и PW EC, младших ZPVP VW и VW EC, ZPVP-M PW, а также ZPVR-N PW, HW и VW водяной нагреватель в комплект не входит, его ставят в канал отдельно; для ZPVP PW и PW EC производитель указывает подходящую модель ZWA или ZWS. Смесительный узел для водяного нагревателя заказывается отдельно. К ZPVP с водяным нагревателем докупают также датчик температуры обратной воды и капиллярный термостат защиты от замерзания, а в стандартную автоматику ZPVP-M и ZPVR-N исполнений A и NC они уже входят вместе с пультом и канальными датчиками. Для ZPVR-N A и NC и ZPVP-M NC обязательны воздушные клапаны с электроприводом на притоке и вытяжке, они заказываются отдельно; для моделей с водяным нагревателем нужны приводы с возвратной пружиной.

У ZPVP и ZPVP-M — пластинчатый алюминиевый рекуператор. Его КПД у ZPVP — от 54 до 60% в зависимости от типоразмера (при −20 °C на улице и +20 °C в помещении), у ZPVP-M — от 48 до 62% (при −28 °C на улице и +24 °C в помещении). К ZPVP подводят дренаж для конденсата: трассу с сифоном и уклоном не менее 3°, перед пуском сифон заполняют водой, а если в помещении бывает ниже 0 °C, дренаж утепляют; у ZPVP-M тоже есть дренажный патрубок. Кассету рекуператора ZPVP раз в год моют в тёплой мыльной воде без соды и ставят на место только сухой. Рекуператор ZPVP-M проверяют раз в 6 месяцев и чистят сжатым воздухом или пылесосом с мягкой насадкой, при сильном загрязнении — водой с моющим средством, безопасным для алюминия. У ZPVR-N — роторный рекуператор: у подвесных ZPVR-N P два ротора, у H, V и U — один. При −28 °C на улице и +24 °C в помещении он возвращает от 71 до 86% тепла в зависимости от модели и расхода, а также часть влаги. Ротор обслуживают раз в 6 месяцев: проверяют вращение и натяжение ремня, ячейки чистят сжатым воздухом или пылесосом с мягкой насадкой. Дренаж у ZPVR-N в паспортах не предусмотрен: если наружный или вытяжной воздух может давать конденсат, установку останавливают и устраняют причину. Приточно-вытяжные установки Zilon не применяют для удаления воздуха повышенной влажности, например из ванных комнат.
