Turkov Notos CP 4000 W

Вентиляцию, осушение и отопление бассейна любого типа ведёт одна компактная установка, отдельные системы отопления и осушения зала с ней не нужны. Собирать и настраивать её на объекте не требуется: она поставляется готовой к эксплуатации.

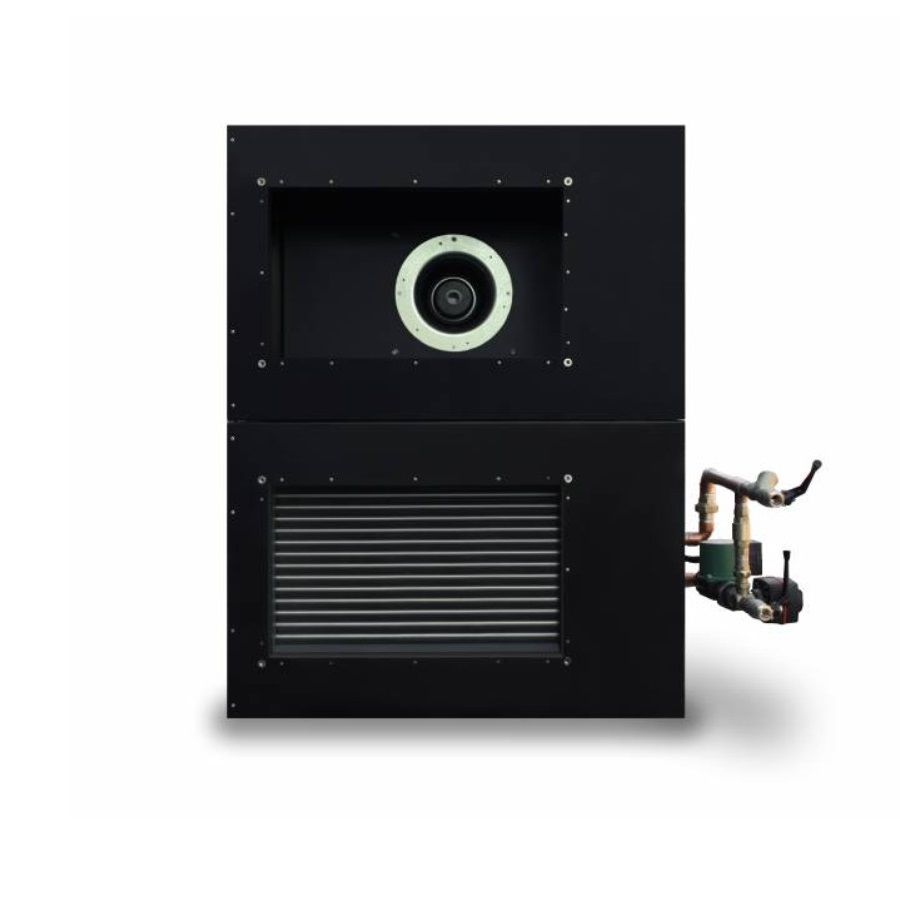

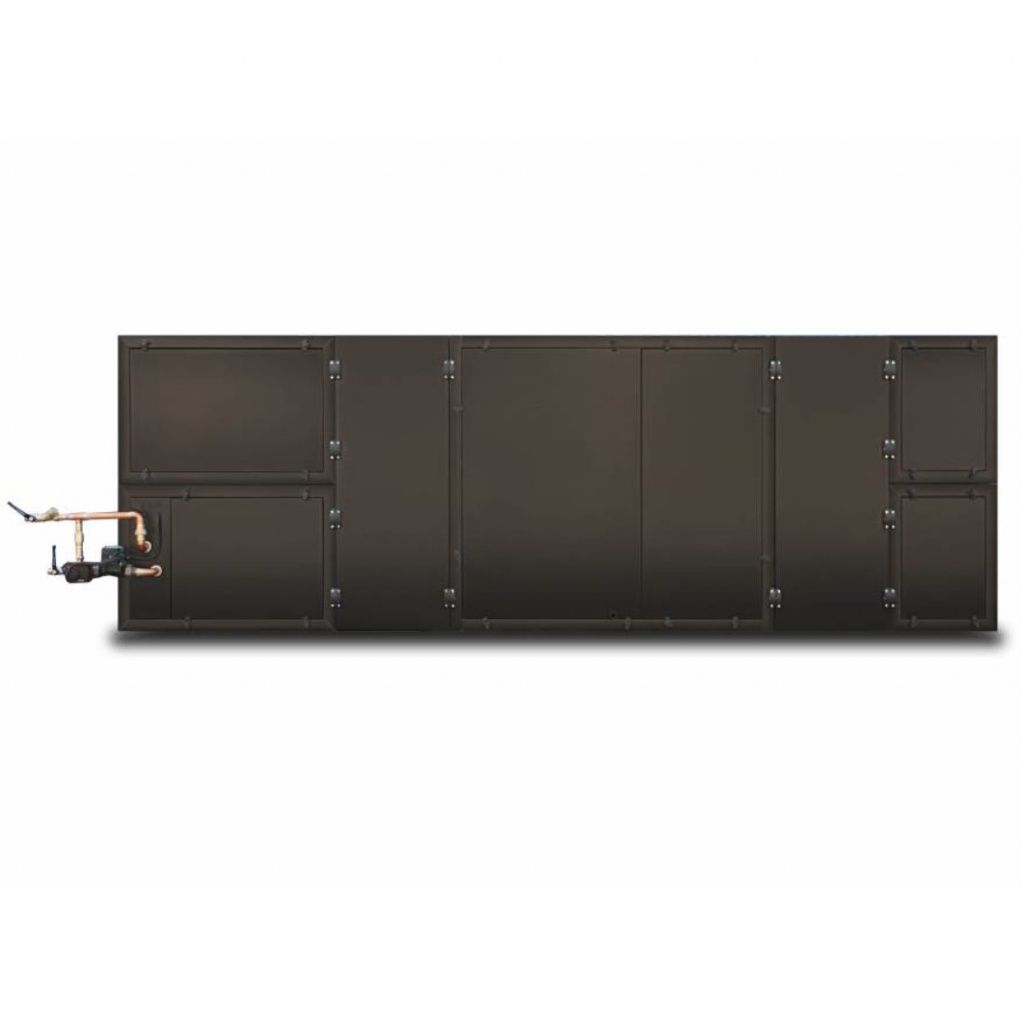

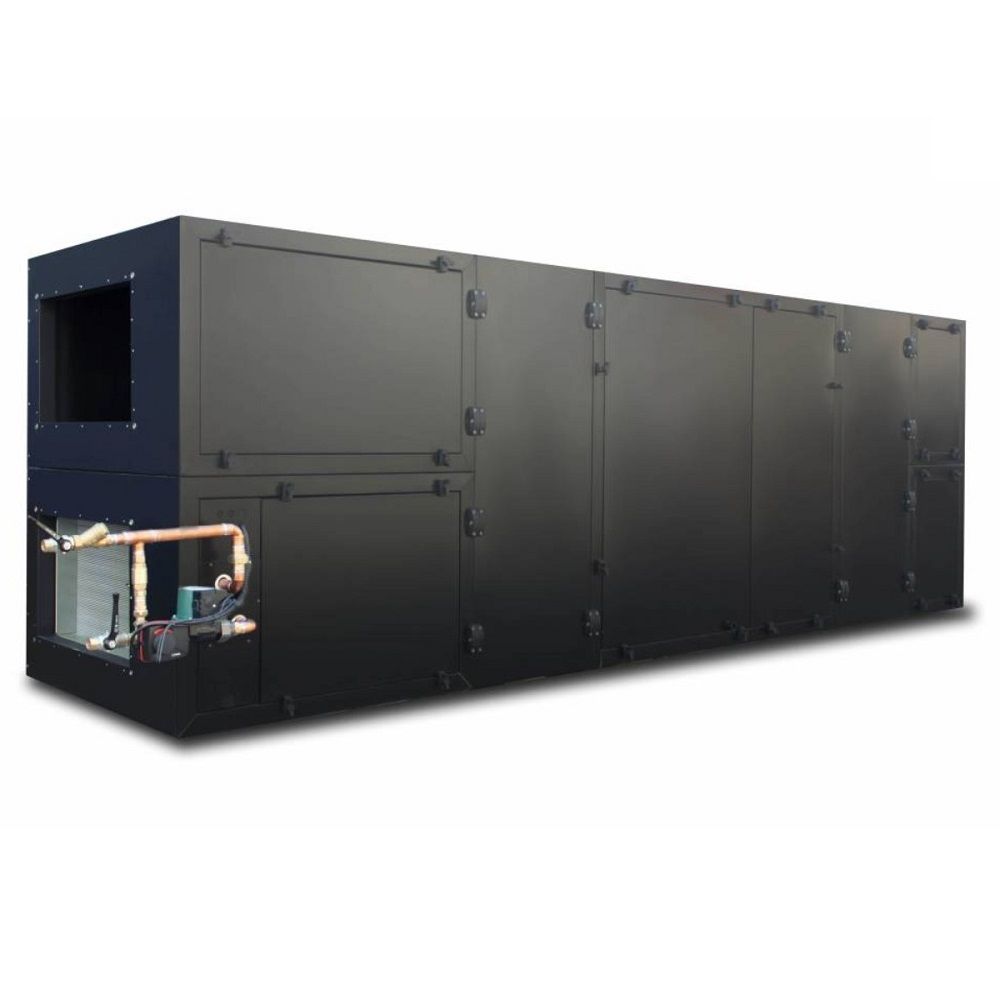

Модульный жёсткий безрамный корпус установлен на опорную раму из профильной оцинкованной стали. В нём вентиляторы EBM-Papst (Германия), воздушные фильтры G3, F5 и EU7, двухступенчатый пластинчатый рекуператор из полипропилена и водяной нагреватель со смесительным узлом. Потоки переключают приточный и вытяжной уличные клапаны, рециркуляционный клапан и клапан оттайки рекуператора; байпасный клапан ставится как опция.

Влажность в зале автоматика держит количеством уличного воздуха в притоке, которое дозируют клапаны, а воздухообмен при этом не уходит с расчётного уровня. Температуру и влажность бассейна измеряет датчик в вытяжном канале.

До 75 % тепла вытяжного воздуха рекуператор передаёт притоку. Водяной нагреватель догревает приток до +40 °C и работает при уличной температуре до −35 °C. Смесительный узел из циркуляционного насоса, трёхходового вентиля с электроприводом, датчиков и запорных вентилей выдерживает температуру притока с точностью ±0,5 °C. В мороз, когда на пластинах рекуператора начинает замерзать конденсат, установка ненадолго закрывает уличные клапаны и открывает клапан оттайки: вытяжной воздух повторно проходит рекуператор и прогревает пластины.

Датчики и приводы

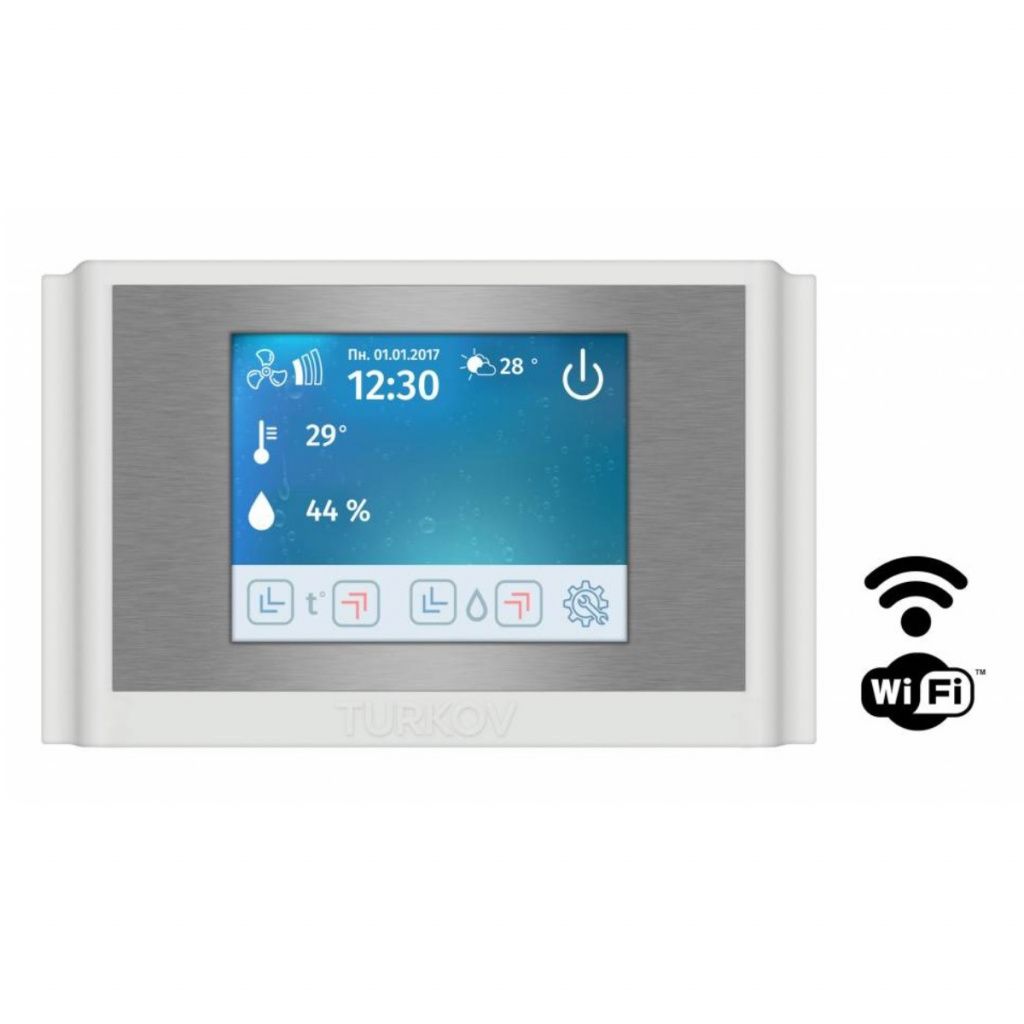

Встроенная автоматика собрана на контроллере Monocontroller pool, ею управляют с сенсорного пульта или по Wi-Fi с мобильного телефона. Сигналы контроллер получает от датчиков:

• температуры и влажности уличного воздуха;
• температуры и влажности внутреннего воздуха;
• температуры приточного воздуха и обратной воды;
• температуры поверхности нагревателя;
• замерзания рекуператора.

Команды исполняют электропривод трёхходового вентиля, электропривод ON/OFF и три пропорциональных электропривода. В комплект автоматики входит автомат защиты.
