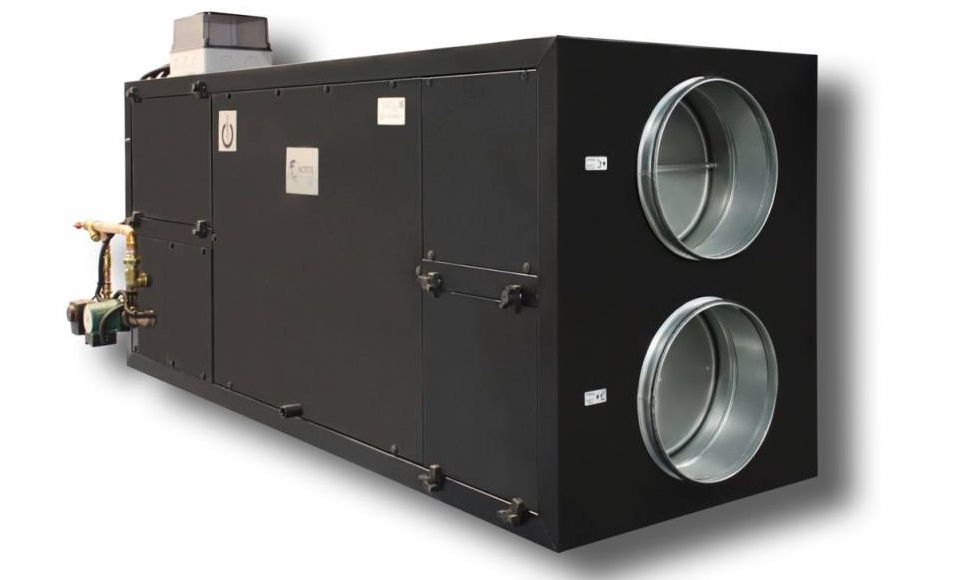

Turkov Notos 22.15

Климатический комплекс (ОВК) NOTOS на базе приточно-вытяжной установки с полипропиленовым рекуператором,
рециркуляцией, управление по круглогодичному поддержанию температуры и влажности помещения

• Моноблочная конструкция включает все элементы для отопления, осушения и вентиляции воздуха, включая щит управления;
• Функции вентиляции, осушения, отопления бассейна в одной установке;
• Нет необходимости в дополнительных системах отопления и осушения бассейна;
• Комплектуется высокоэффективным трехступенчатым рекуператором, который возвращает более 75% тепла бассейна;
• Автоматика управляет кондиционером, рассчитывая процессы по и-д диаграмме.  В результате чего достигаются абсолютно точные температурно-влажностные параметры внутреннего воздуха;
• Подача воздуха меняется в зависимости от характеристик наружного воздуха. Благодаря этому обеспечивается минимальное потребление энергии установкой;
• WiFi управление с мобильного телефона;
• Не требует сборки и доп. настройки, полностью готово к эксплуатации.

Корпус установки выполнен в виде рамной конструкции. Несущая панель корпуса выполнена в виде сэндвича, внутри которого уложена телоизоляция. Панели выполнены из стальных оцинкованных листов, покрытых с обеих сторон антикоррозийной краской.

Отсеки фильтров приточного и вытяжного воздуха имеют съемные панели для обслуживания. Пластиковый поддон для сбора конденсата имеет слив.

Система клапанов

В установке имеются три системы клапанов для управления движением потоками воздуха в различных режимах работы. Клапаны выполнены из двухслойных пустотелых ламелей с уплотнителем. Два клапана предназначены для прохода вытяжного и приточного воздуха. Один клапан предназначен для рециркуляции воздуха.

Каждый клапан имеет электропривод.

Вентиляторы

Высокоэффективные вентиляторы EBM PAPST типа «свободное колесо». Вентиляторы оснащены электронно коммутируемыми двигателями. Двигатели имеют термозащиту, защиту от коротких замыканий, и от перекоса фаз.

Отбор статического давления

На вентиляторах имеются отборники статического давления. Они используются для измерения производительности вентиляторов.

Воздушные фильтры

Наружный воздух очищается с помощью фильтров класса EU5. Вытяжной воздух очищается во встроенных фильтрах класса G3.

Рекуператор

Высокоэффективный рекуператор выполнен из пропиленовых пластин. Эффективность рекуператора составляет более 75%. Пластины из полипропилена оптимальны для условий бассейна. Они устойчивы к воздействию кислот и щелочей, не подвержены коррозии.

Теплообменник

Стандартный медно-алюминиевый теплообменник вода-воздух. Оснащается трехходовым вентилем и циркуляционным насосом. Смесительный узел поставляется вместе с кондиционером.

Шкаф управления

Шкаф управления полностью готов и смонтирован на кондиционере. Все необходимые компоненты находятся в шкафу. В случае необходимости шкаф автоматики может быть смонтирован на стене.

Функции управления и регулирования

• Выбор режима работы – ручного или автоматического происходит на пульте управления. Автоматический режим работы.

• Регулирование температуры воздуха производится по датчику температуры, который находится в вытяжном канале.

• Регулирование влажности воздуха в бассейне происходит в зависимости от влагосодержания наружного воздуха путем изменения количества подачи приточного воздуха.

• При возникновении аварийной ситуации, сигнал об аварии подается на пульт управления.

• Ручное управление устанавливается при пуско-наладке и в режиме обслуживания.

Регулирования производительности

• Для контроля производительности установки на вентиляторах предусмотрены отборники статического давления. Контроллер постоянно измеряет перепад статического давления на вентиляторах, и по характеристикам вентиляторов определяет их производительность в м3/ч.
• Регулирование теплообменника вода-воздух.
• Теплообменник регулируется от канального датчика температуры. Контроллер осуществляет регулировку трех-ходового клапана для достижения требуемой температуры нагрева.
