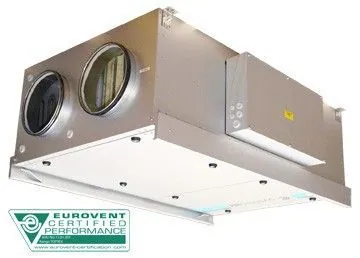

Systemair TOPVEX FR11 HWL-L-CAV

Приточно-вытяжная установка для подвесного монтажа в общественных, административных и жилых зданиях — самая производительная в линейке Topvex FR. Воздух подогревает водяной нагреватель HWL, вариант низкой мощности.

Тепло вытяжного воздуха возвращает сдвоенный роторный теплообменник; благодаря ему корпус получился невысоким, а дренаж к установке не подводится, что расширяет выбор места под потолком. Приток и вытяжку обслуживают вентиляторы свободного напора с EC-двигателями.

Управление и связь

Автоматика стоит в установке с завода, запрограммирована и проверена, к ней прилагается пульт с кабелем 10 м. На объекте установку соединяют с воздуховодами и внешними компонентами, подключают питание, настраивают таймер и задают скорость вентиляторов от 0 до 100 %. Исполнение CAV поддерживает постоянный расход воздуха. Контроллер выполняет:

• недельное расписание с планировщиком выходных дней;
• утилизацию холода в тёплое время года;
• принудительное изменение расхода по сигналу датчиков CO₂, влажности, движения или другого устройства с сухим контактом;
• выдачу общего сигнала аварии, по которому работу нескольких установок отслеживают централизованно.

Штатно установка подключается к системе диспетчеризации по RS-485 с протоколами Modbus и Exoline и через встроенный веб-сервер по TCP/IP. Интерфейс LON — опция.

Сервисный доступ

Корпус собран из панелей: два листа стали 1 мм с алюцинковым покрытием AZ 185 и между ними 40 мм минеральной ваты для тепло- и звукоизоляции. Через две большие инспекционные двери вынимаются вентиляторы и роторный теплообменник. Приточный и вытяжной фильтры вставляются по направляющим и уплотняются лентами. Электрические соединения собраны в одной клеммной коробке на длинной стороне. Комплект раздвижных дверей заказывается отдельно, с ним высота установки 904 мм.

L — левое исполнение: приточный воздух выходит слева, если смотреть со стороны обслуживания, где находится коммутационная панель.
