Kentatsu Компакт ПР Г В 110

Буквы в названии обозначают тип установки и нагревателя. Э — электрический нагреватель, В перед числом — водяной нагреватель, М — высоконапорное исполнение: в одном типоразмере есть стандартная модель и модель с повышенным напором и расходом воздуха. Если В стоит после числа («Компакт 15В», «Компакт М 35В»), это вытяжная установка без нагревателя. МЕД — приточная установка в гигиеническом исполнении для чистых помещений. ПР — приточно-вытяжная установка с пластинчатым рекуператором, ПР Г — то же в горизонтальном подпотолочном исполнении, РР — приточно-вытяжная установка с роторным рекуператором; (Л) и (П) у РР — левая или правая сторона обслуживания. Первое число — типоразмер. Производитель обозначает им производительность в сотнях м³/ч, но реальный расход обычно выше: у «Компакт Э 07» — 730 м³/ч, у Э 15 — 2460 м³/ч, у МЭ 15 — 3950 м³/ч, у РР Э 12 — 2250 м³/ч. У ПР Г число трёхзначное и совпадает с расходом: 045 — 450 м³/ч. У приточных установок с электронагревателем дальше идут число ступеней нагрева и мощность нагревателя в кВт: «Компакт Э 07 1.4.5» — типоразмер 07, одна ступень, 4,5 кВт. У ПР Э и РР после типоразмера указана мощность нагревателя, у ПР Г Э — мощность и, если есть варианты, напряжение питания (070-4.5-220 и 070-4.5-380); пометка 220 у РР 12-3.8 — вариант с питанием 220 В. У приточных установок с водяным нагревателем последняя цифра — число рядов теплообменника, 2 или 3.

В моделях с буквой Э электрический нагреватель встроен. Это проволочные биметаллические нагреватели: они компактнее и легче ТЭНов и остывают за 3–10 секунд после отключения. Мощность нагревателя указана в названии модели. У ПР Э 07 два нагревателя — преднагрев и догрев: 1,25 и 2,25 кВт у 07-3,5, 2,5 и 2,25 кВт у 07-4,8, 3,75 и 2,25 кВт у 07-6. У ПР Г Э 045-3, 070-4.5 и 110-6 только догрев на 3, 4,5 и 6 кВт, у 110-10 добавлен преднагрев 3,75 кВт, всего 9,75 кВт. Водяные нагреватели допускают теплоноситель с температурой на входе от 65 до 115 °C. Мощность водяного нагревателя приточных установок В, МВ и МЕД В в каталоге указана для воды 95/70 °C и входящего воздуха −28 °C: от 11,7 кВт у типоразмера 07 до 183 кВт у типоразмера 80, у МЕД В 80 — до 207 кВт. Патрубки водяного нагревателя — от G 1/2″ у типоразмеров 07 и 15 до G 1 1/4″ у 80. ПР Г В рассчитана на внешний водяной нагреватель, а для РР В и МВ мощность водяного нагревателя в таблицах каталога не приведена — её лучше уточнить при заказе. Водяной нагреватель от замерзания защищают датчик температуры обратной воды и капиллярный термостат из комплекта.

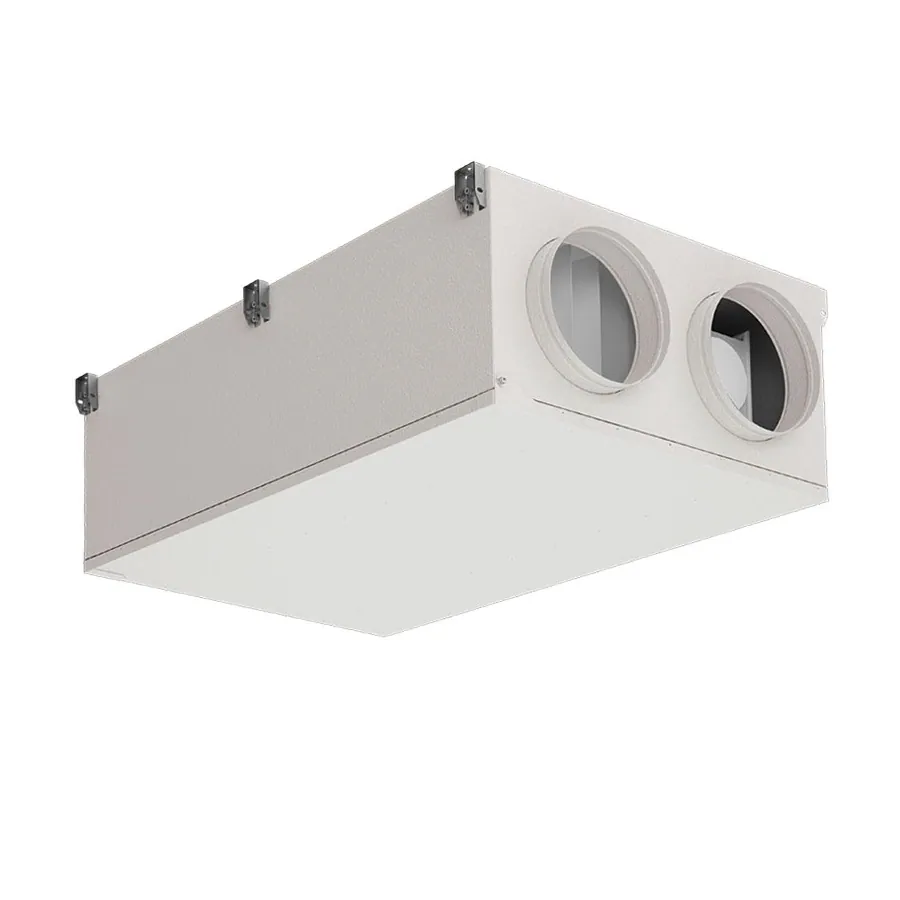

Приточные установки Э, МЭ, В, МВ и МЕД монтируют в любом положении — подвесном, напольном или настенном; установку можно перевернуть, чтобы перенести сторону обслуживания и доступ к блоку автоматики. Вытяжные установки тоже ставят подвесом, на пол или на стену. Корпус позволяет открытый монтаж. ПР Э монтируют только вертикально. ПР Г — горизонтальная установка для подпотолочного монтажа, её можно разместить между основным и подвесным потолком, крепления есть на корпусе. РР монтируют только горизонтально; (Л) или (П) в названии — левая или правая сторона обслуживания, её выбирают по тому, откуда будет доступ к установке. Воздуховоды подключают к круглым патрубкам 200 мм у ПР Э 07, 160, 250 и 315 мм у ПР Г 045, 070 и 110, у РР — к прямоугольным фланцам от 400×300 мм у типоразмера 12 до 1000×500 мм у 70 и 85. Мощные установки состоят из отдельных блоков, монтажные кронштейны входят в комплект. Доступ ко всем узлам — через съёмные люки и дверцы.

Напряжение зависит от модели. Приточные Э, МЭ и МЕД Э типоразмеров 05 и 07 с нагревателем до 4,5 кВт работают от 220 В, а 05-1/6, 07-1/9 и все модели от типоразмера 15 — от 380 В. Приточные В, МВ и МЕД В типоразмеров 07–35 питаются от 220 В, 60 и 80 — от 380 В. Вытяжные установки 07–25 — однофазные на 220 В, 35, 60 и 80 — трёхфазные на 380 В. ПР Э 07 и ПР Г В работают от 220 В; ПР Г Э 045 и 070-4.5-220 — от 220 В, 070-4.5-380 и 110 — от 380 В. РР Э и МЭ питаются от 380 В, кроме вариантов с пометкой 220; РР В и МВ 12, 16, 20 и РР В 27 — от 220 В, модели от 32 — от 380 В. Рабочий ток каждой модели указан в каталоге. В приточных установках Э, МЭ, В, МВ и МЕД, а также в ПР Э и РР по умолчанию стоит фильтр G4, конструкция корпуса позволяет легко его заменить; в МЕД можно поставить кассетный фильтр F5 и выше. В ПР Г приточный воздух очищают карманные фильтры. Для вытяжных установок фильтр в комплектации не указан — его лучше уточнить при заказе. Гарантия производителя на оборудование и автоматику — 3 года.

Приточные и приточно-вытяжные установки «Компакт» поставляются со встроенной автоматикой: модуль управления встроен в установку, подключён и настроен на заводе. В комплект и стоимость входят контроллер, выносной пульт с цветным сенсорным дисплеем со встроенным комнатным датчиком температуры, канальный датчик температуры, реле перепада давления воздуха и монтажные кронштейны; у установок с водяным нагревателем — ещё датчик температуры обратной воды и капиллярный термостат защиты от замерзания. Датчики CO₂, влажности и другие дополнительные датчики поставляются отдельно, если они нужны. Воздушный клапан с приводом, смесительный узел и насос для водяного нагревателя в перечне комплекта не названы — их лучше заказать или уточнить вместе с установкой. У вытяжных установок («Компакт 15В», «Компакт М 35В» и др.) нагревателя нет, а регулятор скорости вентилятора ETZ 0-10 покупается отдельно. Мощные установки поставляются отдельными блоками — так их удобнее перевозить и монтировать.

Установкой управляют с выносного малогабаритного пульта с цветным сенсорным дисплеем. На нём задают температуру воздуха и скорость вентилятора от 0 до 100% с шагом 10%, включают работу по дневному и недельному таймеру; автоматика сама поддерживает заданные параметры и показывает состояние установки. Есть диспетчеризация по протоколу Modbus и регулирование производительности по датчикам CO₂ и влажности, которые заказываются отдельно. К автоматике можно подключить компрессорно-конденсаторный блок и испаритель для охлаждения, приводы заслонок и дополнительные датчики. Для приточно-вытяжных установок ПР Г производитель заявляет простую интеграцию в систему «Умный дом». Возможность управления со смартфона лучше уточнить при заказе.

В ПР Э и ПР Г стоит пластинчатый рекуператор: у ПР Г его эффективность достигает 70%, для ПР Э в каталоге она не указана. Конструкция и автоматика ПР Э и ПР Г не допускают полного или частичного обледенения пластин рекуператора зимой. У ПР Э 07 и ПР Г Э 110-10 есть электрический преднагреватель, у остальных ПР Г Э — только догрев после рекуператора. В РР стоит роторный рекуператор Шегран: зимой он возвращает тепло, по каталогу с эффективностью 90%, а летом — холод. Автоматика РР обеспечивает стабильную работу при наружной температуре до −30 °C; для ПР Э и ПР Г граница наружной температуры в каталоге не указана. Отвод конденсата и обслуживание рекуператора лучше уточнить при заказе. Панели корпуса РР — толщиной 50 мм, у остальных установок — 30 мм, изоляция — негорючая минеральная вата на основе базальта.
