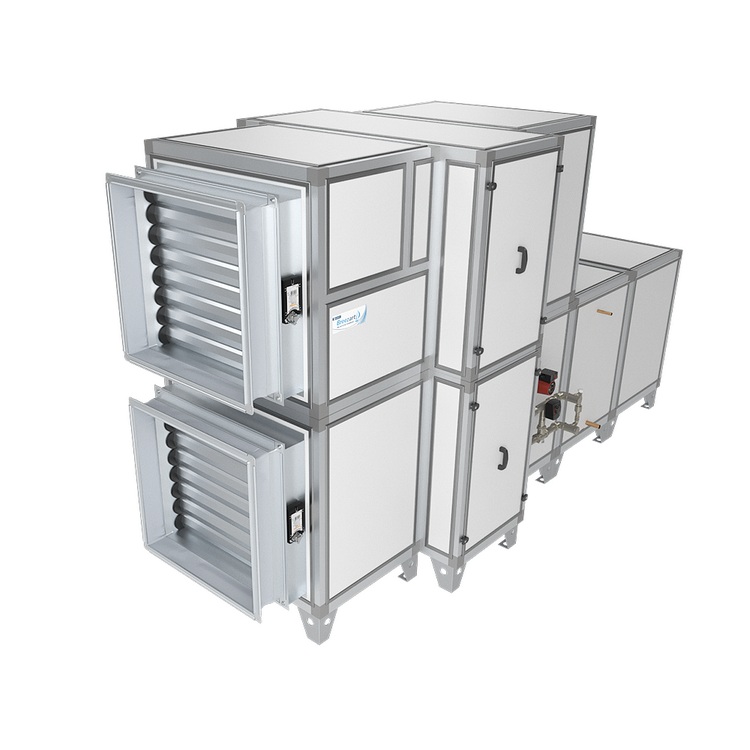

Breezart 8000 Aqua RR W

Приточно-вытяжная установка для энергоэффективной вентиляции загородного дома, офиса или гостиницы, в том числе с зональным регулированием и VAV-системой. Водяной калорифер поставляется вместе со смесительным узлом, а приток и вытяжку обслуживают по четыре EC-вентилятора.

Внимание: относительная влажность вытяжного воздуха в холодный период года не должна превышать 40 %. Использовать установку для бассейнов и других помещений с влагоизбытками запрещено.

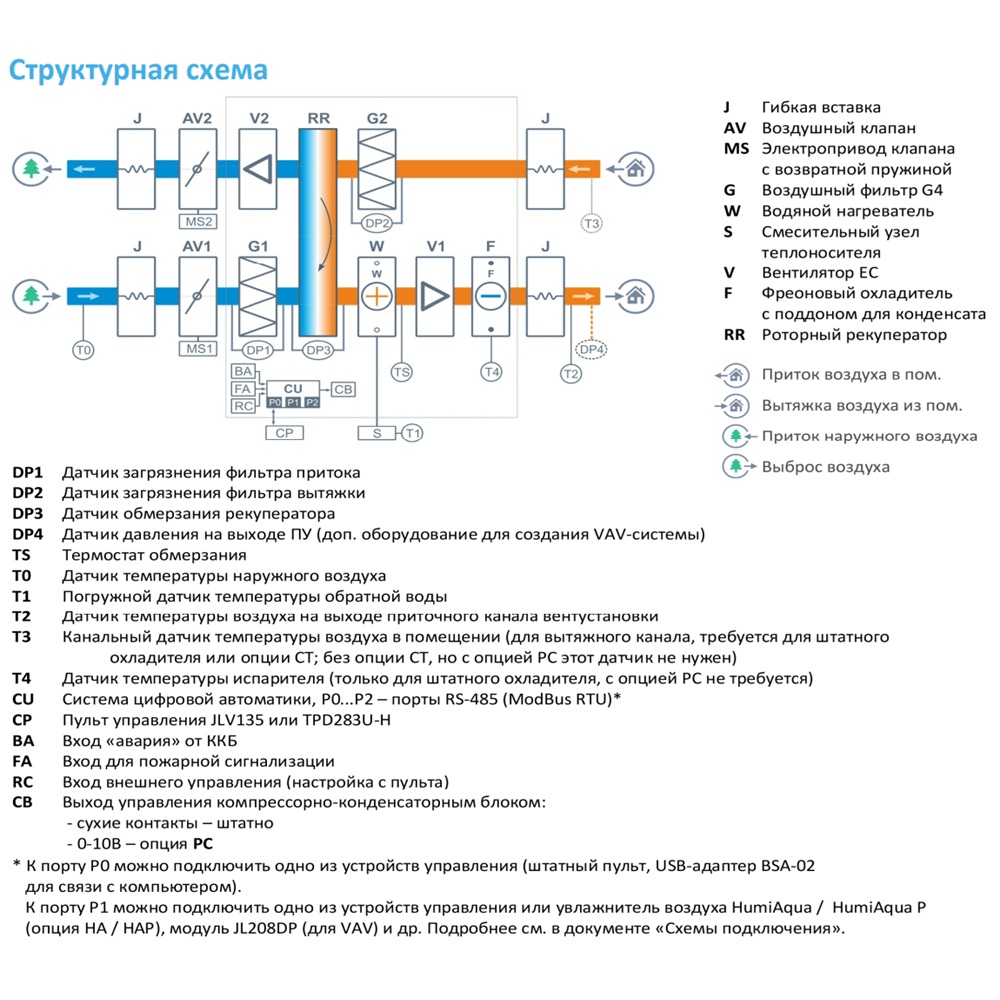

В каркасном корпусе размещены роторный рекуператор, который стабильно работает в широком диапазоне температур наружного воздуха, водяной калорифер, водяной охладитель и фильтры G4. Корпус звукоизолирован и снаружи имеет полимерное покрытие, изнутри он окрашен теплоизоляционной краской на основе полых стеклянных микросфер: она снижает теплопотери и не даёт конденсату образоваться на наружной поверхности. Воздушные клапаны с электроприводом и возвратной пружиной перекрывают подачу воздуха при отключении электропитания.

Производительность EC-вентиляторов настраивается. У них высокий КПД и высокий cos φ при малой реактивной составляющей, а бесщёточная коммутация продлевает срок бесперебойной работы.

Возможности контроллера

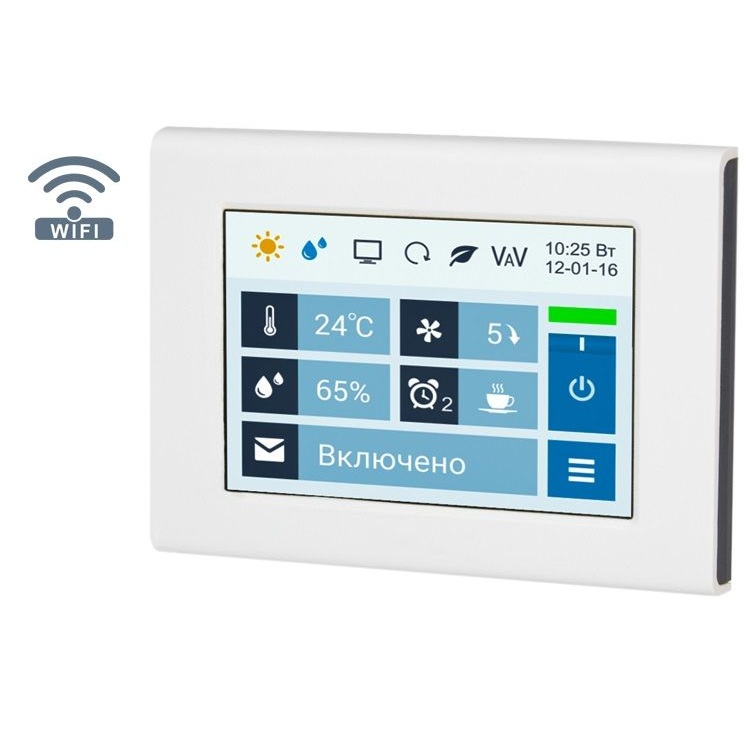

Автоматика JetLogic на микропроцессоре ARM Cortex-M3 встроена в корпус и поставляется со всеми датчиками и пультом JLV135. У пульта накладной корпус, цветной ёмкостный сенсорный экран диагональю 3,5 дюйма с разрешением 480 × 320 точек и встроенный Wi-Fi-модуль. Контроллер:

• нагревает воздух до заданной температуры клапаном смесительного узла и по датчикам температуры обеспечивает трёхуровневую защиту калорифера от замерзания;
• регулирует скорость вентиляторов в 10 ступенях;
• контролирует загрязнённость приточного фильтра цифровым датчиком давления;
• следит за обмерзанием рекуператора по цифровому датчику;
• при подключении датчика CO2 или VOC поддерживает заданный уровень параметра: скорость вентилятора меняется по линейному закону, уставка задаётся с главного экрана;
• выполняет восемь недельных сценариев, функции «Комфорт» и «Рестарт»;
• ведёт часы реального времени, которые не сбрасываются при сбое питания;
• управляет с пульта установки канальным увлажнителем и вытяжными вентиляторами;
• с модулем JL208DP работает в VAV-системе;
• подключается к «умному дому» по ModBus RTU или ModBus TCP.

Управление из браузера

Веб-интерфейс входит штатно (опция WEB) и открывается с компьютера, смартфона или планшета в Google Chrome или Safari. В нём меняются температура, скорость и влажность при наличии увлажнителя, задаётся расход воздуха в VAV-зонах, настраиваются и запускаются сценарии. Там же видны показания датчиков, графики температуры, влажности и других параметров, ошибки по отдельным узлам с расшифровкой кодов, а при нормальной работе — последняя возникшая ошибка. О неисправности приходит уведомление на e-mail.

Опция CT добавляет каскадный регулятор, который поддерживает температуру в помещении по дополнительному датчику, опция GH подаёт сигнал на включение котла или его переключение на повышенную мощность. Из оборудования совместимы шлюз TPD-Gate на базе пульта TPD (Modbus RTU в Modbus TCP по проводному Ethernet) и модуль JL208DP на 4 VAV-зоны с трубкой 1 м и адаптером.
