Energolux SDR-B 80-50 EM3 EC

Канальный вентилятор предназначен для перемещения воздуха в прямоугольных системах вентиляции сечением 800×500 мм. Модель оснащена EC-мотором с внешним ротором и встроенным регулятором скорости, поэтому режим работы можно корректировать внешним управляющим сигналом от оборудования помещения.

Конструкция и управление

Мотор-колесо MES объединяет двигатель и рабочее колесо в одном узле. Крыльчатка с назад загнутыми пластиковыми лопатками статически и динамически сбалансирована в двух плоскостях, что снижает вероятность вибраций при штатной установке. Встроенный коммутирующий контроллер принимает сигнал от внешних устройств и позволяет изменять скорость вращения без установки отдельного регулятора.

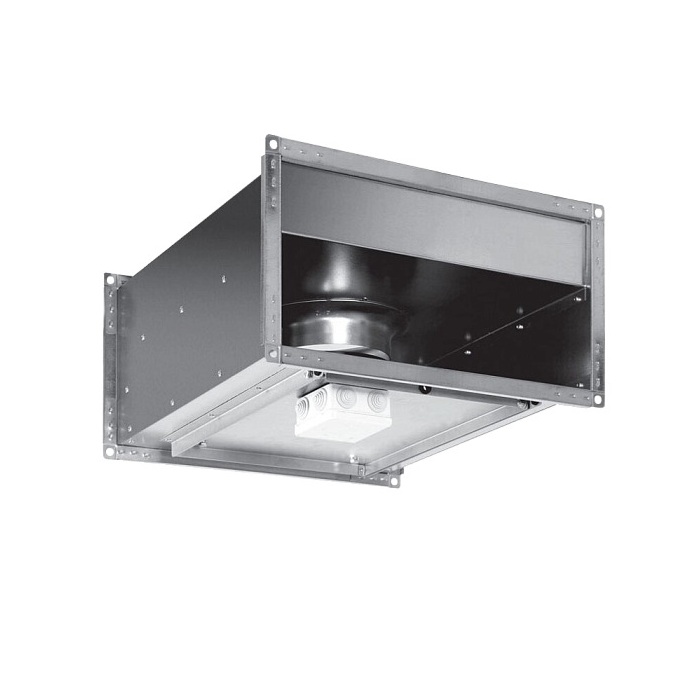

Корпус выполнен из оцинкованной стали и рассчитан на монтаж в составе воздуховода. Сервисная крышка открывает прямой доступ к двигателю и рабочему колесу: это упрощает осмотр, очистку и проведение регламентных работ без демонтажа всего вентилятора. При выборе электропитания необходимо учитывать трёхфазную сеть 380 В, 50 Гц.

Что учесть при подборе и монтаже

Рабочая точка должна соответствовать сопротивлению конкретной сети: максимальное давление 1240 Па нельзя воспринимать как постоянный рабочий режим независимо от расхода воздуха. При расчёте учитывают длину воздуховодов, повороты, фильтры, решётки и другие элементы системы.

Вентилятор рассчитан на перемещение воздуха с температурой до +50 °C. Электродвигатель имеет защиту IP54, а клеммная колодка - IP55; эти классы не означают возможность размещения оборудования под открытым небом или прямого контакта с водой. Защитные меры и доступ к клеммам должны соответствовать условиям объекта и схеме подключения.
